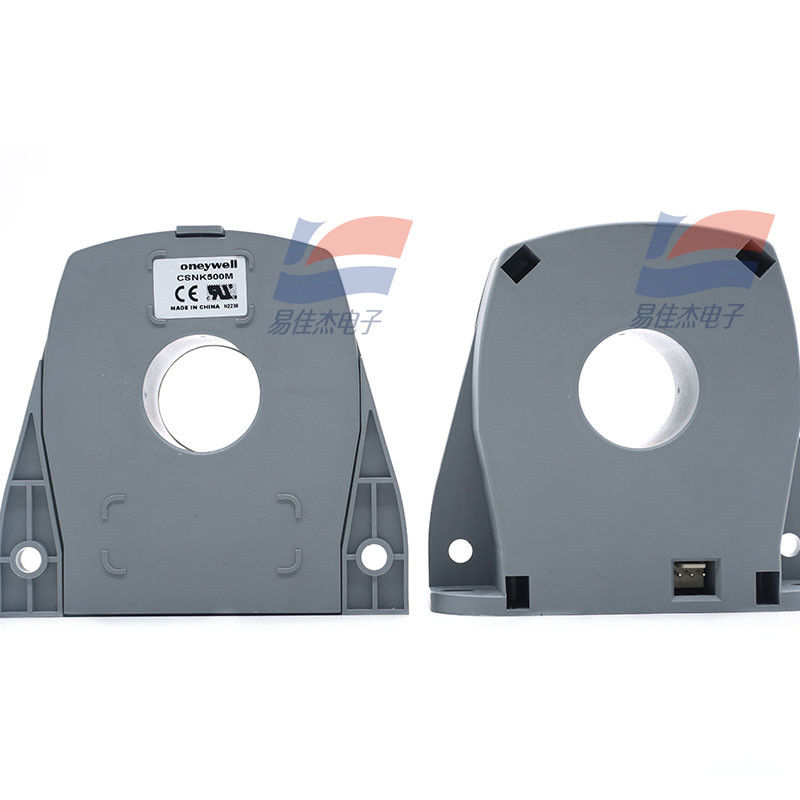

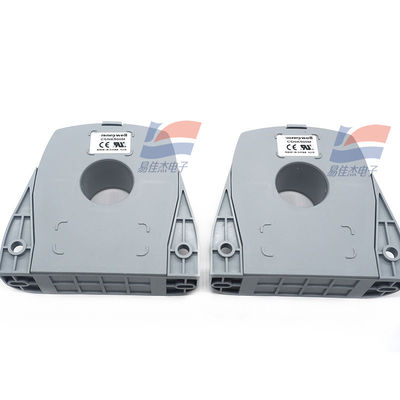

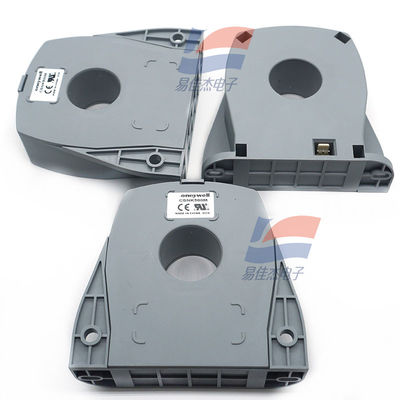

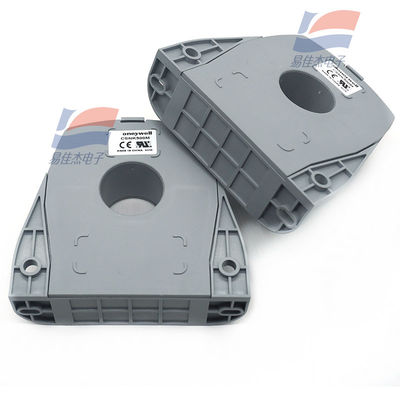

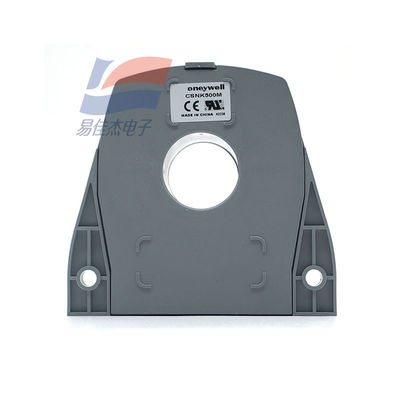

CSNK500M करंट सेंसर प्रत्यक्ष धारा प्रत्यावर्ती धारा स्पंदित धारा मापता है

CSNK500M करंट सेंसर माप प्रत्यक्ष करंट वैकल्पिक करंट पल्स करंट

विद्युत मापदंडः

• नामित करंटः 500 ए आरएमएस (नामी)
• माप सीमाः
  • निरंतर धाराः 0~±1200A_t
  • एसी पीक करंटः 0~±1275A_t
• माप प्रतिरोध (70°C पर):
  • ±15V के साथः 0Ω~75Ω ±500A पर_tअधिकतम; 0Ω~10Ω ±1000A पर_tअधिकतम
  • ±18V के साथः 0Ω~100Ω ±500A पर_tअधिकतम; ±1275A पर 0Ω~5Ω_tअधिकतम
• एनालॉग आउटपुट करंट (500A पर): 100mA
• मोड़ अनुपातः 1/5000
• सटीकता (25°C): ±0.50%ln से बेहतर
• बिजली आपूर्ति वोल्टेजः ±15~18V DC (±5%)
• प्राथमिक-द्वितीय विद्युत अलगावः 6 केवी_{आरएमएस}/50KHz/1मिनट

प्रदर्शन - गतिशील मापदंडः

• शून्य ऑफसेट करंट (25°C): ±0.20mA से बेहतर
• ऑफसेट करंट तापमान विचलन (0~70°C): ±0.30mA से बेहतर
• रैखिकताः ±0.10% से बेहतर
• प्रतिक्रिया समयः 1μs से बेहतर
• बैंडविड्थ: DC~100KHz
• di/dT निम्नलिखितः 100A/μs से बेहतर

तकनीकी विनिर्देश:

• परिचालन तापमान सीमाः -40~85°C
• भंडारण तापमान सीमाः -40~90°C
• वर्तमान खपतः 20mA प्लस आउटपुट वर्तमान
• माध्यमिक आंतरिक प्रतिरोध (+70°C): 50Ω
• सेंसर हाउसिंगः अछूता प्लास्टिक हाउसिंग
• माउंटिंग प्रकारः 4-पिन कनेक्टर

कार्य सिद्धांत:

सीएसएनके 500एम बंद-लूप करंट सेंसर चुंबकीय मुआवजा सिद्धांत पर आधारित है, जिसमें प्राथमिक/द्वितीयक सर्किट के बीच विद्युत अलगाव है। यह डीसी, एसी और पल्स करंट को माप सकता है।
