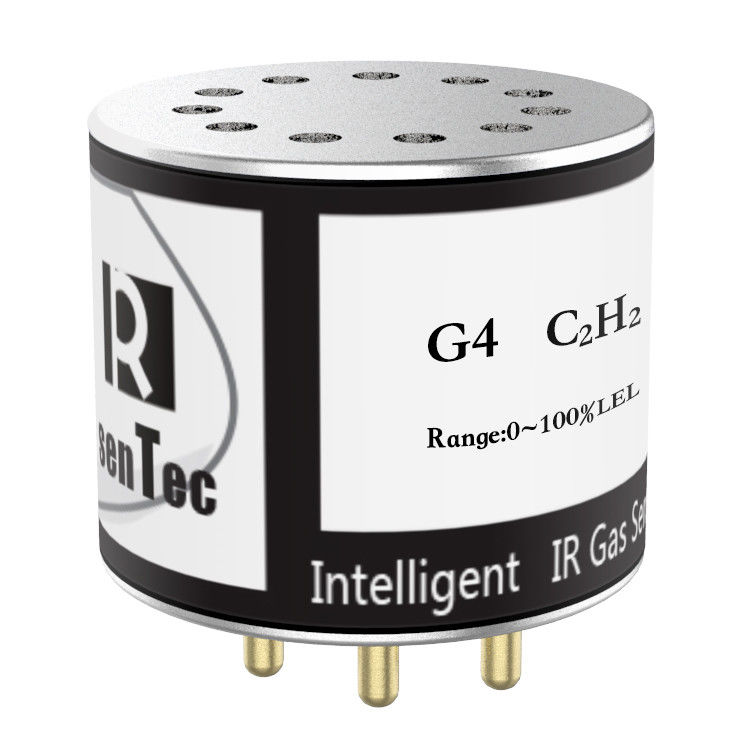

YJJ G4-C2H2 इन्फ्रारेड एसिटिलीन गैस सेंसर NDIR एकाग्रता माप

उत्पाद विवरण:

G4-C2H2 इन्फ्रारेड एसिटिलीन गैस सेंसर NDIR सांद्रता मापन

विशेषताएं:

G4 इन्फ्रारेड गैस सेंसर NDIR सिद्धांत पर आधारित एक बुद्धिमान लघु गैस सेंसर है। यह विशिष्ट इन्फ्रारेड स्पेक्ट्रा के अवशोषण विशेषताओं का उपयोग करके गैसों की सांद्रता को मापता है। यह ऑक्सीजन पर निर्भर नहीं है और उत्प्रेरक सेंसर की विषाक्तता की घटना से पीड़ित नहीं होता है। इसमें लंबा जीवनकाल, उच्च सटीकता और स्थिर प्रदर्शन है। इस सेंसर में दो सिग्नल आउटपुट इंटरफेस हैं: एनालॉग और डिजिटल। यह रैखिककरण प्रसंस्करण और तापमान क्षतिपूर्ति के बाद सीधे गैस सांद्रता मान संकेतों को आउटपुट कर सकता है, जिससे इसका उपयोग करना अधिक सुविधाजनक हो जाता है। उद्देश्य

G4 इन्फ्रारेड गैस सेंसर मीथेन, कार्बन डाइऑक्साइड और हाइड्रोकार्बन दहनशील पदार्थों जैसी गैसों को माप सकता है, जिसकी सीमा 100% VOL तक है।

यह सेंसर "GB 15322 ज्वलनशील गैस डिटेक्टर", "AQ 6211-2008 कोयला खदानों के लिए गैर-प्रसारक इन्फ्रारेड मीथेन सेंसर" और "AQ 1052-2008 खान कार्बन डाइऑक्साइड सेंसर के लिए सामान्य तकनीकी शर्तें" की आवश्यकताओं का अनुपालन करता है, और इसका उपयोग खतरनाक वातावरण जैसे औद्योगिक संयंत्रों, यातायात सुरंगों, ऊर्जा, बिजली, पेट्रोलियम और पेट्रोकेमिकल उद्योगों, कोयला खदान सुरंगों, गैस निष्कर्षण, और स्वास्थ्य और सुरक्षा निगरानी के लिए अधिक औद्योगिक वातावरण में किया जा सकता है।

G4 इन्फ्रारेड गैस सेंसर की कार्य स्थितियाँ:

ऑपरेटिंग तापमान ------ (-40 से +70)℃;

ऑपरेटिंग आर्द्रता ------ 98% RH तक, कोई संघनन नहीं;

वायुमंडलीय दबाव ------ 80 से 120 kPa; विशेषताएं

• उच्च रिज़ॉल्यूशन, 0-10% Vol रेंज के लिए 0.01% का रिज़ॉल्यूशन, और 10%-100% Vol रेंज के लिए 0.1%।

• मापन सीमा 0-100% VOL तक पहुँच सकती है।

• रैखिक और तापमान क्षतिपूर्ति डेटा आउटपुट।

• डिजिटल और एनालॉग सिग्नल आउटपुट मोड।

• -40℃ से 70℃ का कार्य तापमान रेंज।

• दीर्घकालिक स्थिरता, आसान अंशांकन।

• उत्प्रेरक सेंसर की कोई "विषाक्तता" घटना नहीं।

• ऑक्सीजन निर्भरता नहीं।

• आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ।

विद्युत पैरामीटर

इनपुट वोल्टेज: 3.0 - 5.5 VDC

कार्यकारी धारा

औसत< 70 mA @ 3 VDC

शिखर< 140 mA @ 3 VDC

प्रीहीटिंग समय

3 मिनट*

* अंशांकन शुरू करने से पहले 60 मिनट से अधिक समय तक प्रीहीट करने की सिफारिश की जाती है।

एनालॉग वोल्टेज आउटपुट: 0.4 - 2.0 VDC (नकारात्मक सांद्रता आउटपुट: 0.24 - 0.4 V, ओवर-रेंज आउटपुट: 2.0 V - 2.4 V)

डिजिटल सिग्नल आउटपुट: TTL स्तर

वारंटी अवधि

18 महीने*

* निम्नलिखित स्थितियाँ वारंटी के अंतर्गत नहीं आती हैं: संघनन, पानी का प्रवेश, धूल का प्रवेश, गिरना, प्रभाव, वेल्डिंग, पृथक्करण, जंग, अधिक तापमान का उपयोग, लेबल हटाना, आदि।

अनुप्रयोग वातावरण

कार्य तापमान

-40℃ से 70℃ (मीथेन और हाइड्रोकार्बन गैसें)

0℃ से 50℃ (CO2)*

* CO2 के लिए विस्तृत तापमान अनुप्रयोग वातावरण (-40℃ से 70℃), ऑर्डर करते समय विशेष निर्देश प्रदान किए जाने चाहिए

कार्य आर्द्रता

0% RH से 98% RH (कोई संघनन पानी नहीं)*

* सेंसर की सटीकता प्रभावित हो सकती है। धूल हटाने और पानी हटाने के लिए पूर्व-उपचार करने की सिफारिश की जाती है

विस्फोट-प्रूफ मार्किंग: Ex ia I Ma और Ex ia II C T4 Ga दोहरी प्रमाणन

सुरक्षा स्तर: IP65 (वाटरप्रूफ सांस लेने योग्य फिल्म के साथ, *वाटरप्रूफ सांस लेने योग्य फिल्म T90 को प्रभावित कर सकती है), ऑर्डर करते समय वाटरप्रूफ सांस लेने योग्य फिल्म का चयन किया जा सकता है

विशेष विवरण:
