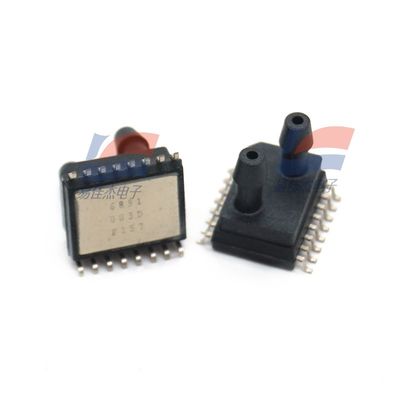

YJJ WF200S सिलिकॉन-संरचित एमईएमएस अंतर दबाव सेंसर का उपयोग चिकित्सा निगरानी के लिए किया जाता है

उत्पाद विवरण:

WF200S सिलिकॉन-स्ट्रक्चर्ड MEMS डिफरेंशियल प्रेशर सेंसर जिसका रेंज 0 - 10 kPa है, का उपयोग मेडिकल मॉनिटरिंग के लिए किया जाता है

विशेषताएं:

WF200S प्रेशर सेंसर एक पूरी तरह से सिलिकॉन-स्ट्रक्चर्ड MEMS डिफरेंशियल प्रेशर सेंसर है।
WF200S हेविट फुल ब्रिज डिज़ाइन को अपनाता है। मानक ऑपरेटिंग बिजली आपूर्ति के तहत, यह 0 से 10 kPa (कई रेंज के लिए अनुकूलन योग्य) तक के दबाव की सटीक माप प्राप्त कर सकता है, और आउटपुट वोल्टेज के साथ एक अच्छा रैखिक संबंध प्रदर्शित करता है।

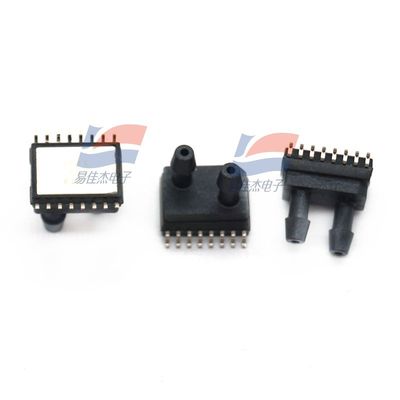

WF200S श्रृंखला प्रेशर जनरेटर एक दोहरे-सेंसर एयर नोजल संरचना को अपनाता है और SOIC 16 प्रारूप में पैक किया जाता है।
WF200S विभिन्न चिकित्सा उपकरणों जैसे ब्लड प्रेशर मॉनिटर, वेंटिलेटर, पल्मोनरी फंक्शन मीटर, हेमोडायलिसिस उपकरण और आर्टेरियल स्क्लेरोसिस डिटेक्टर के लिए लागू है।
WF200S डिफरेंशियल प्रेशर सेंसर कई माप रेंज के अनुकूलन का समर्थन करता है।
वर्तमान रेंज: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa।

WF200S उत्पाद में निम्नलिखित प्रमुख विशेषताएं हैं:
उच्च संवेदनशीलता
उच्च विश्वसनीयता
उच्च परिशुद्धता

उच्च स्थिरता
प्रेशर रेंज: 0 - 10 kPa (विभेदक दबाव)
स्थिर वोल्टेज बिजली आपूर्ति: 0V से 10V
स्थिर करंट बिजली आपूर्ति: 0mA से 2mA
ऑपरेटिंग तापमान रेंज: -40 से +125°C
आकार: 10.3 X 10.3 X 10.3 मिमी

पैरामीटर नाम बाहरी स्थितियाँ न्यूनतम विशिष्ट अधिकतम इकाई टिप्पणियाँ

सामान्य विशेषताएं

प्रेशर रेंज - 0~10; 0~40; 0~200 kPa 1

ओवरलोड प्रेशर TA = 25℃ 2X FS

विस्फोट प्रेशर TA = 25℃ > 3X FS

ऑपरेटिंग तापमान - -20 से +85 ℃

भंडारण तापमान - -40 से +125 ℃

मीडिया संगतता: हवा और गैर-संक्षारक गैसें

विद्युत विशेषताएं

उत्तेजना वोल्टेज TA = 25℃ 5 से 10 V

उत्तेजना करंट TA = 25℃ 1 से 2 mA

ब्रिज आर्म प्रतिरोध TA = 25℃ 4, 5, 6 kΩ 2

शून्य बिंदु ऑफसेट TA = 25℃ -15 से 0 से 15 mV

पूर्ण-पैमाने पर आउटपुट TA = 25℃

45, 60, 75 mV 10kPa रेंज

60, 75, 90 mV 40kPa रेंज

70, 90, 110 mV 200kPa रेंज

रैखिकता TA = 25℃ -0.3 से 0.3 %VFS सबसे अच्छा-फिट सीधी रेखा

शून्य बिंदु ऑफसेट तापमान गुणांक TA = 25℃ -0.08 से 0.08 %VFS

पूर्ण-पैमाने पर आउटपुट तापमान गुणांक TA = 25℃ -0.27 से -0.22 से -0.17 %VFS /℃ स्थिर दबाव उत्तेजना

पूर्ण-पैमाने पर आउटपुट तापमान गुणांक TA = 25℃ -0.03 से 0.03 %VFS /℃ स्थिर करंट उत्तेजना

प्रतिरोध तापमान गुणांक TCR TA = 25℃ 1600 से 2000 ppm/℃

प्रेशर हिस्टैरिसीस TA = 25℃ -0.1 से 0.05 से 0.1 %VFS

तापमान हिस्टैरिसीस TA = 25℃ -0.3 से 0.3 %VFS

विशेष विवरण:
