YJJ WF5805F डाइविंग वाहन लॉगबुक के लिए वाटरप्रूफ डिजिटल प्रेशर सेंसर

उत्पाद का वर्णन:

WF5805F पनरोक डिजिटल दबाव सेंसर का उपयोग डाइविंग वाहन लॉगबुक में किया जाता है

विशेषताएं:

WF5805F एक उच्च-रिज़ॉल्यूशन दबाव सेंसर है, जिसमें I2C और SPI इंटरफेस हैं। इसमें सिलिकॉन पिज़ोरेसिटिव दबाव तत्व और उच्च-रिज़ॉल्यूशन 24-बिट ΔΣ एडीसी शामिल है।

WF5805F दबाव और तापमान के लिए उच्च परिशुद्धता वाले 24-बिट डिजिटल आउटपुट प्रदान करता है। उपयोगकर्ता अपने अनुप्रयोग की आवश्यकताओं के अनुसार रूपांतरण गति और ऊंचाई को समायोजित कर सकते हैं।सभी अंतर्निहित गणनाएं उच्च गति 4MHz फ्लोटिंग बिंदु संचालन का उपयोग, जिसके परिणामस्वरूप कम गणना त्रुटियां होती हैं। डेटा मुआवजा आंतरिक रूप से एकीकृत है, और संचार कनेक्शन बहुत सरल है।

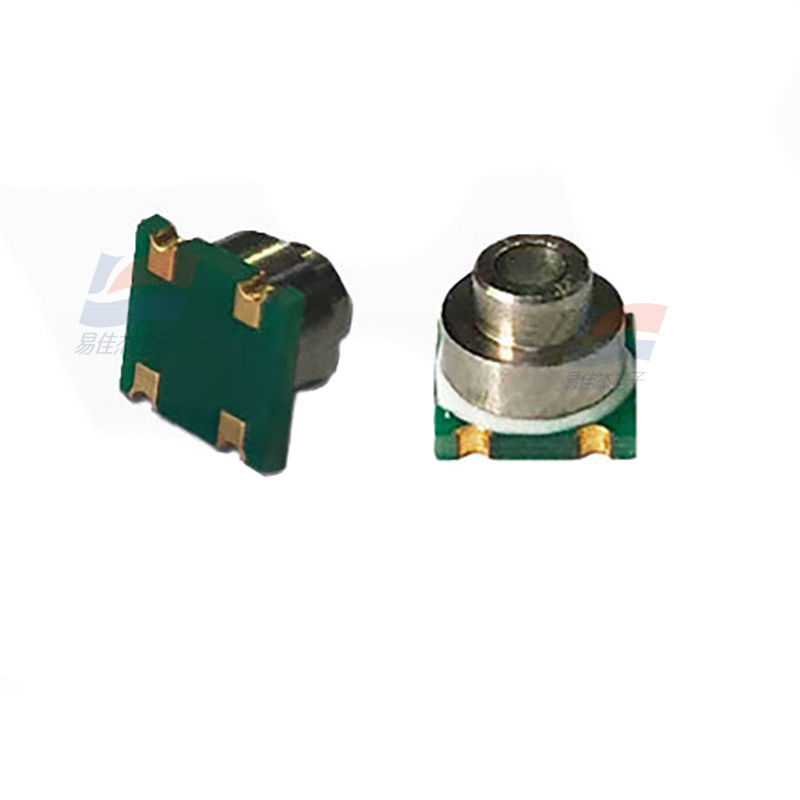

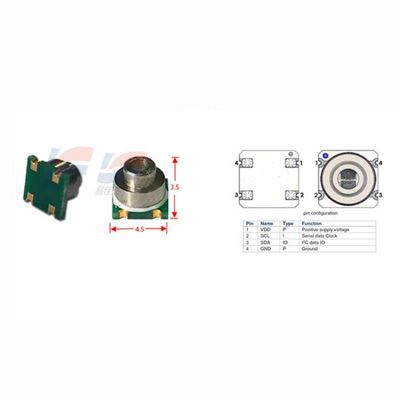

WF5805F सेंसर स्टेनलेस स्टील रिंग सतह और सब्सट्रेट के साथ पैक किया गया है, और RoHS मानकों का अनुपालन करता है। यह केवल 4.5x4.5 मिमी आकार और 3.5 मिमी मोटाई का माप है।

पैरामीटर का नाम बाहरी परिस्थितियाँ न्यूनतम विशिष्ट अधिकतम इकाई टिप्पणियाँ

सामान्य विशेषताएं

दबाव रेंज - 0~10; 0~40; 0~200 kPa 1

अधिभार दबाव TA = 25°C 2X FS

विस्फोट दबाव TA = 25°C > 3X FS

ऑपरेटिंग तापमान -20 से +85 °C

भंडारण तापमान -40 से +125 °C

मीडिया संगतताः हवा और गैर संक्षारक गैसें

विद्युत विशेषताएं

उत्तेजना वोल्टेज TA = 25°C 5 से 10 V

उत्तेजना वर्तमान TA = 25°C 1 से 2 mA

ब्रिज आर्म का प्रतिरोध TA = 25°C 4, 5, 6 kΩ 2

शून्य बिंदु ऑफसेट TA = 25°C -15 से 0 से 15 mV

पूर्ण पैमाने पर आउटपुट TA = 25°C

45, 60, 75 mV 10kPa रेंज

60, 75, 90 mV 40kPa रेंज

70, 90, 110 mV 200kPa रेंज

रैखिकता टीए = 25°C -0.3 से 0.3 % वीएफएस सबसे अच्छा फिट सीधा

शून्य बिंदु ऑफसेट तापमान गुणांक TA = 25°C -0.08 से 0.08 %VFS

पूर्ण पैमाने पर आउटपुट तापमान गुणांक TA = 25°C -0.27 से -0.22 से -0.17 %VFS /°C निरंतर दबाव उत्तेजना

पूर्ण पैमाने पर आउटपुट तापमान गुणांक TA = 25°C -0.03 से 0.03 %VFS /°C निरंतर धारा उत्तेजना

प्रतिरोध तापमान गुणांक TCR TA = 25°C 1600 से 2000 ppm/°C

दबाव हिस्टेरिसिस TA = 25°C -0.1 से 0.05 से 0.1 % VFS

तापमान हिस्टेरिसिस TA = 25°C -0.3 से 0.3 % VFS

विनिर्देश:
