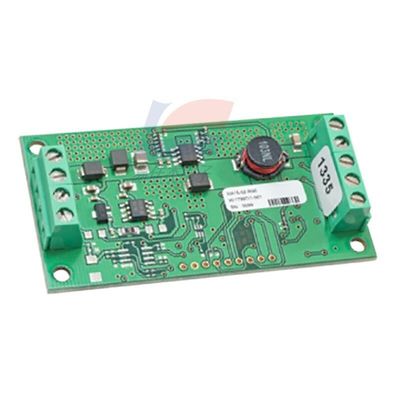

YJJ OXY-LC-A25-455 OXY-LC-485 ऑक्सीजन सेंसर इंटरफ़ेस बोर्ड हवा के दबाव को मापने के लिए

उत्पाद विवरण:

OXY-LC-A25-455 OXY-LC-485 ऑक्सीजन सेंसर इंटरफ़ेस बोर्ड का उपयोग वायु दाब को मापने के लिए किया जाता है

विशेषताएँ:

बिजली देने और

SST की ज़िरकोनियम डाइऑक्साइड (ZrO2) की रेंज को नियंत्रित करने के लिए आवश्यक इलेक्ट्रॉनिक्स प्रदान करता है

सेंसर

 बैरोमीटरिक दबाव के लिए अंतर्निहित दबाव सेंसर

मुआवज़ा

 आसान वायरिंग के लिए इंटरफ़ेस माउंटेड स्क्रू टर्मिनल

रिवर्स वोल्टेज और क्षणिक ओवरवॉल्टेज

लाभ

अनुकूली सॉफ़्टवेयर फ़िल्टरिंग एक तेज़ सेंसर प्रदान करता है

स्थिर ऑक्सीजन आउटपुट के साथ युग्मित प्रतिक्रिया

उच्च सटीकता रैखिक आउटपुट

तकनीकी विनिर्देश

आपूर्ति वोल्टेज

RS485 संस्करण: 8—28VDC

एनालॉग वेरिएंट: 20—28VDC

आपूर्ति करंट 600mA अधिकतम। 24VDC पर

1.2A अधिकतम। 12VDC पर

डिजिटल आउटपुट RS485 (Modbus RTU)

या PWM

एनालॉग आउटपुट 4—20mA; लोड 600Ω अधिकतम

या 0—10VDC; लोड 10kΩ मिनट

तापमान सीमाएँ

भंडारण: -40°C से +85°C

ऑपरेटिंग: -30°C से +70°C

ऑपरेटिंग दबाव सीमाएँ1 260—1260mbar पूर्ण

1) सही बैरोमीटरिक दबाव मुआवजे के लिए सेंसर और इंटरफ़ेस।

2) 0.1% O2 से नीचे लंबे समय तक संचालन संवेदन तत्व को नुकसान पहुंचा सकता है।

3) एनालॉग आउटपुट वेरिएंट सटीकता बताई गई है जब डिफ़ॉल्ट कैलिब्रेशन मान पर कैलिब्रेट किया जाता है। RS485 संस्करण

सटीकता बताई गई है जब डिफ़ॉल्ट 20.7% O2 पर 0.1 से 25% O2 की सीमा पर कैलिब्रेट किया जाता है। अधिकतम सटीकता के लिए

25% O2 से ऊपर इंटरफ़ेस और सेंसर को प्रमाणित गैस का उपयोग करके आवश्यक सीमा के पूर्ण पैमाने पर कैलिब्रेट किया जाना चाहिए।

ऑक्सीजन रेंज (एनालॉग आउटपुट) 0.12—25% O2

या 0.12—100% O2

ऑक्सीजन रेंज (Modbus RTU) 0.12—100% O2

कैलिब्रेशन के बाद सटीकता3 0.5% O2

कैलिब्रेशन के बाद दोहराव 0.5% O2

आउटपुट रिज़ॉल्यूशन 0.01% O2

प्रतिक्रिया समय (चरण 10—90%)

तेज़ प्रतिक्रिया सेंसर कनेक्टेड: 4s

मानक प्रतिक्रिया सेंसर कनेक्टेड: 15s

प्रारंभिक वार्म अप समय (स्थिर आउटपुट तक) 5—10 मिनट

आउटपुट निष्क्रिय स्टार्ट अप विलंब (हीटर वार्म अप)

बंद से चालू मोड तक: 60s

स्टैंडबाय से चालू मोड तक (केवल RS485): 20s

निर्माता: SST सेंसिंग
उत्पाद प्रकार: प्रेशर सेंसर डेवलपमेंट टूल्स RoHS:
उत्पाद: सेंसर इंटरफ़ेस बोर्ड
प्रकार: ऑक्सीजन सेंसर
मूल्यांकन के लिए उपकरण: बैरोमीटरिक दबाव
ऑपरेटिंग बिजली आपूर्ति वोल्टेज: 8 V से 28 V
ट्रेडमार्क: SST सेंसिंग
विवरण/कार्य: ऑक्सीजन सेंसर इंटरफ़ेस बोर्ड
इंटरफ़ेस प्रकार: RS485
अधिकतम ऑपरेटिंग तापमान: + 70 °C
न्यूनतम ऑपरेटिंग तापमान: - 30 °C
उत्पाद प्रकार: प्रेशर सेंसर डेवलपमेंट टूल्स 1
उपश्रेणी: विकास उपकरण
पार्ट नंबर उपनाम: M-OXY-LC-A25-455
यूनिट वजन: 46.164 ग्राम
