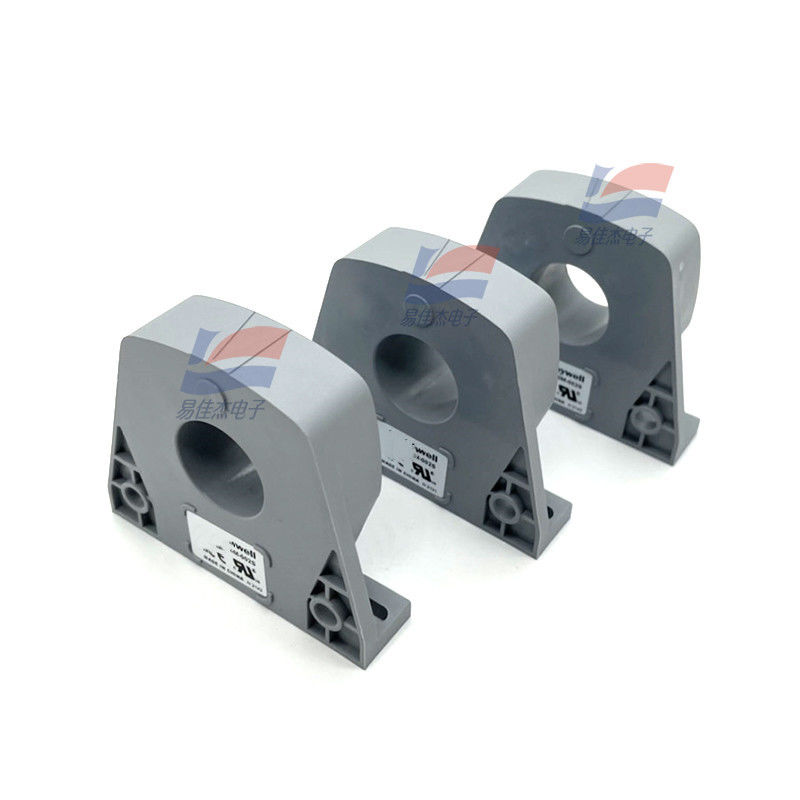

CSNS300M-002S औद्योगिक स्वचालन बिजली इलेक्ट्रॉनिक्स के लिए बंद-लूप वर्तमान सेंसर

                    CSNS300M-002S औद्योगिक स्वचालन पावर इलेक्ट्रॉनिक्स के लिए क्लोज-लूप करंट सेंसर

उत्पाद विवरण:

CSNS300M-002S एक क्लोज-लूप करंट सेंसर है, जो चुंबकीय क्षतिपूर्ति सिद्धांत पर आधारित है। यह डायरेक्ट करंट (DC), अल्टरनेटिंग करंट (AC), और पल्स करंट को माप सकता है। विस्तृत विनिर्देश इस प्रकार हैं:

अनुप्रयोग:

• औद्योगिक स्वचालन: गति ड्राइव, सर्वो सिस्टम और उच्च-वोल्टेज आवृत्ति कन्वर्टर्स में वास्तविक समय में करंट की निगरानी और नियंत्रण के लिए उपयोग किया जाता है, जिससे उपकरणों का स्थिर संचालन सुनिश्चित होता है।
• पावर इलेक्ट्रॉनिक्स: सटीक करंट माप के लिए बिजली आपूर्ति, वाटमीटर और ऊर्जा भंडारण प्रणालियों में लागू किया जाता है, जो बिजली रूपांतरण दक्षता को अनुकूलित करने और सर्किट को ओवरकरंट से बचाने में मदद करता है।
• नई ऊर्जा क्षेत्र: पवन ऊर्जा, सौर ऊर्जा प्रणालियों और नई ऊर्जा वाहनों के लिए DC, AC, या पल्स करंट का पता लगाने के लिए उपयुक्त है, जो नवीकरणीय ऊर्जा उपकरणों और इलेक्ट्रिक ड्राइव सिस्टम के सुरक्षित और विश्वसनीय संचालन का समर्थन करता है।
• विद्युत सुरक्षा सुरक्षा: असामान्य करंट स्थितियों की त्वरित पहचान करने और सुरक्षा तंत्र को ट्रिगर करने के लिए ओवरकरंट सुरक्षा उपकरणों और ग्राउंड फॉल्ट डिटेक्टरों में स्थापित किया गया है।
• रोबोटिक्स और मोशन कंट्रोल: रोबोटिक आर्म्स और सटीक मोशन सिस्टम के लिए सटीक करंट फीडबैक सुनिश्चित करता है, जिससे यांत्रिक आंदोलनों का सुचारू और सटीक नियंत्रण सक्षम होता है।

विशेषताएँ:

• वाइड मेजरमेंट रेंज: 300A.t rms पर रेटेड, 0 से ±600A.t की माप सीमा के साथ, जो कम और उच्च करंट परिदृश्यों दोनों को संभालने में सक्षम है।
• उच्च सटीकता: 25℃ पर ±0.75% से बेहतर सटीकता, महत्वपूर्ण अनुप्रयोगों के लिए विश्वसनीय करंट डेटा सुनिश्चित करती है।
• फास्ट रिस्पॉन्स: 500ns के भीतर प्रतिक्रिया समय, तेजी से करंट परिवर्तनों (जैसे, पल्स करंट) की वास्तविक समय में ट्रैकिंग को सक्षम करता है।
• उत्कृष्ट रैखिकता: ±0.20% से बेहतर रैखिकता, इनपुट और आउटपुट करंट के बीच एक सटीक आनुपातिक संबंध बनाए रखती है।
• मजबूत विद्युत अलगाव: प्राथमिक और माध्यमिक पक्षों के बीच 6KV rms इन्सुलेशन, उच्च-वोल्टेज जोखिमों से उपयोगकर्ताओं और उपकरणों की रक्षा करता है।
• वाइड टेम्परेचर स्टेबिलिटी: -40℃ से 85℃ तक स्थिर रूप से संचालित होता है, जो कठोर औद्योगिक वातावरण के लिए उपयुक्त है।
• कम तापमान बहाव: 0 - 70℃ में ±0.60mA के भीतर ऑफसेट करंट बहाव, तापमान में उतार-चढ़ाव के कारण होने वाली माप त्रुटियों को कम करता है।
• उच्च dI/dT क्षमता: >100A/μs पर करंट परिवर्तनों को ट्रैक करता है, जो तेजी से करंट प्रतिक्रिया (जैसे, मोटर ड्राइव) की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।
• कॉम्पैक्ट डिज़ाइन: थ्रू-होल प्राइमरी कनेक्शन और 4-पिन सेकेंडरी कनेक्टर के साथ इंसुलेटेड प्लास्टिक हाउसिंग, तंग जगहों में आसान स्थापना की सुविधा प्रदान करता है।
• यूनिवर्सल पावर सप्लाई: ±12~18VDC के साथ संगत, विभिन्न बिजली आपूर्ति सेटअप में लचीलापन प्रदान करता है।
