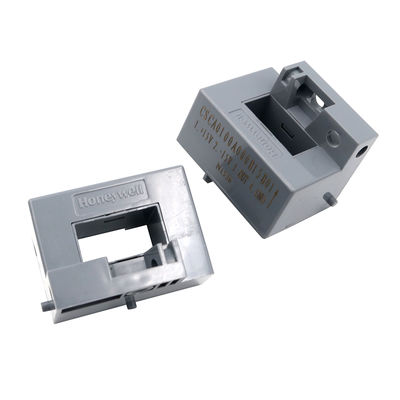

CSCA0100A000B15B01 यूपीएस संचार बिजली आपूर्ति के लिए हॉल-प्रभाव आधारित ओपन-लूप करंट सेंसर

      CSCA0100A000B15B01 यूपीएस संचार बिजली आपूर्ति के लिए हॉल-इफेक्ट आधारित ओपन-लूप करंट सेंसर

उत्पाद विवरण:

CSCA0100A000B15B01 एक हॉल-इफेक्ट आधारित ओपन-लूप करंट सेंसर है, विस्तृत विनिर्देश इस प्रकार हैं:

बुनियादी पैरामीटर:

• रेटेड करंट: 100A RMS (25℃ पर)।
• मापन रेंज: ±300A।
• मापने का प्रतिरोध: 70℃ पर (±15V, ±25A.t अधिकतम): न्यूनतम 54ohm, अधिकतम 360ohm।
• एनालॉग आउटपुट करंट: 25mA।
• टर्न अनुपात: 1000।
• सटीकता (25℃ पर): अधिकतम ±0.5% (शून्य ऑफसेट प्रभाव सहित)।
• आपूर्ति वोल्टेज: ±12~15V (±5%)।

पैरामीटर:

• सेंसर प्रकार: हॉल प्रभाव, ओपन-लूप।
• आउटपुट प्रकार: एनालॉग।
• आउटपुट प्रतिरोध: >10k ओम।
• ऑपरेटिंग तापमान: -10℃ से 80℃।
• भंडारण तापमान: -25℃ से 85℃।

प्रदर्शन विशेषताएं:

• हॉल प्रभाव सिद्धांत पर आधारित: हॉल प्रभाव उपकरणों का उपयोग करता है, जिसका आउटपुट वोल्टेज लागू चुंबकीय क्षेत्र के आयाम और चरण से रैखिक रूप से संबंधित होता है, जो एसी, डीसी और पल्स धाराओं के सटीक माप को सक्षम बनाता है।
• कम बिजली की खपत: कम बिजली की खपत के साथ ऊर्जा-बचत आवश्यकताओं को पूरा करता है।
• अच्छा विद्युत अलगाव: सुरक्षित और विश्वसनीय संचालन के लिए प्राथमिक और माध्यमिक सर्किट के बीच उच्च-स्तरीय विद्युत अलगाव प्रदान करता है।
• तेज़ प्रतिक्रिया गति: प्रतिक्रिया समय आमतौर पर माइक्रोसेकंड रेंज में होता है, जिससे करंट में बदलाव पर त्वरित प्रतिक्रिया मिलती है।

अनुप्रयोग क्षेत्र:

वेरिएबल स्पीड ड्राइव, ओवरकुरेंट सुरक्षा, यूपीएस और संचार बिजली आपूर्ति, करंट फीडबैक कंट्रोल सिस्टम के लिए उपयुक्त,

रोबोटिक्स, और अन्य क्षेत्र।

पैकेजिंग और कनेक्शन:

• आसान स्थापना और कनेक्शन के लिए मोलेक्स-प्रकार के कनेक्टर को अपनाता है।
• आमतौर पर फ्लैंज के माध्यम से माउंट करने योग्य, कुछ यांत्रिक स्थिरता प्रदान करता है।
