उत्पाद विवरण:
|
| वर्तमान रेटिंग: | 200ए | प्रतिक्रिया समय: | 3 से 7 sss |
|---|---|---|---|
| सटीकता: | ±2% | आवृति सीमा: | डीसी से 500kHz |
| कोर आकार: | 20.5 मिमी × 10.5 मिमी | वोल्टेज आपूर्ति: | ± 15VDC ± 5% |
| प्रमुखता देना: | ओपन-लूप स्ट्रीम सेंसर औद्योगिक स्वचालन,औद्योगिक धारा सेंसर पावर सिस्टम,औद्योगिक स्वचालन के लिए वर्तमान सेंसर |
||

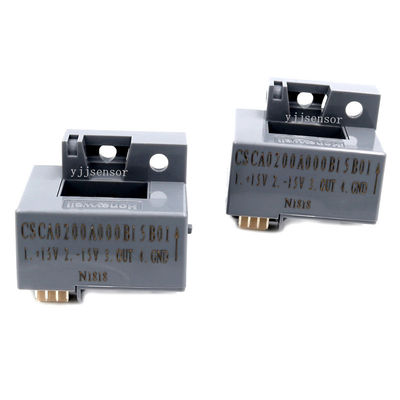

CSCA0200A000B15B01 इंडस्ट्रियल ऑटोमेशन पावर सिस्टम के लिए ओपन-लूप इंडस्ट्रियल करंट सेंसर
कार्य सिद्धांत:
सीएससीए-ए श्रृंखला के ओपन-लूप करंट सेंसर हॉल प्रभाव सिद्धांत पर आधारित हैं। जब प्राथमिक कंडक्टर के माध्यम से धारा बहती है, तो यह कंडक्टर के चारों ओर घूर्णन चुंबकीय क्षेत्र उत्पन्न करती है।यह चुंबकीय क्षेत्र चुंबकीय रूप से संवेदनशील सामग्री से बने चुंबकीय कोर के वायु अंतराल में एकत्र और केंद्रित होता है. हॉल इफेक्ट डिवाइस (एचईडी) इस हवा के अंतराल में स्थित है, इसलिए एचईडी का आउटपुट प्राथमिक धारा के आयाम और चरण के आनुपातिक है। लाभ और ऑफसेट कैलिब्रेशन के बाद,सेंसर प्राथमिक धारा के सापेक्ष एक पूर्व निर्धारित आउटपुट संवेदनशीलता प्रदान करता है.
अनुप्रयोग क्षेत्रः
| प्रतिक्रिया समय | 3μs से 7μs |
| सटीकता | ± 2% |
| आवृत्ति सीमा | डीसी से 500kHz तक |
| कोर का आकार | 20.5mm×10.5mm |
| ऊँचाई | 29 मिमी |
| लम्बाई | 40 मिमी |
| चौड़ाई | 35 मिमी |
| ऑपरेटिंग पावर सप्लाई वोल्टेज | 15V |
| नाममात्र आउटपुट वोल्टेज | 4V±1% नामित प्राथमिक धारा (IpN) पर |
| आपूर्ति वोल्टेज | ±15 वीडीसी±5% |
| आपूर्ति करंट | विशिष्ट 17mA |
| रैखिकता | <± 1% |
| शून्य - वर्तमान ऑफसेट | <±20mV |
| नामित प्राथमिक धारा के बाद अवशिष्ट ऑफसेट | <±20mV |
| ऑफसेट थर्मल ड्रिफ्ट | <±3mV/°C IpN = 50A पर; <±1.5mV/°C IpN = 100A से 600A पर |
| थर्मल बहाव प्राप्त करें | <±4mV/°C |
| di/dt सटीकता ट्रैकिंग | > 50A/μs |
| बैंडविड्थ | 50kHz |
| डीसी अलगाव वोल्टेज | 60 के लिए 50 हर्ट्ज पर 3kV |
| नामित इन्सुलेशन वोल्टेज | 849V प्रबलित |
| आउटपुट प्रतिरोध | >10kΩ |
| परिचालन तापमान | -10°C से 80°C तक |
| भंडारण तापमान | -25°C से 85°C तक |
