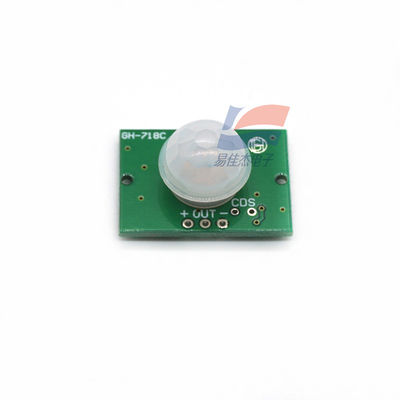

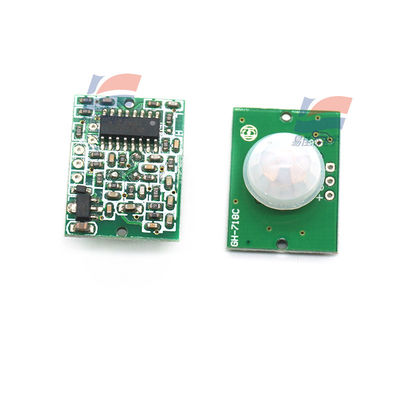

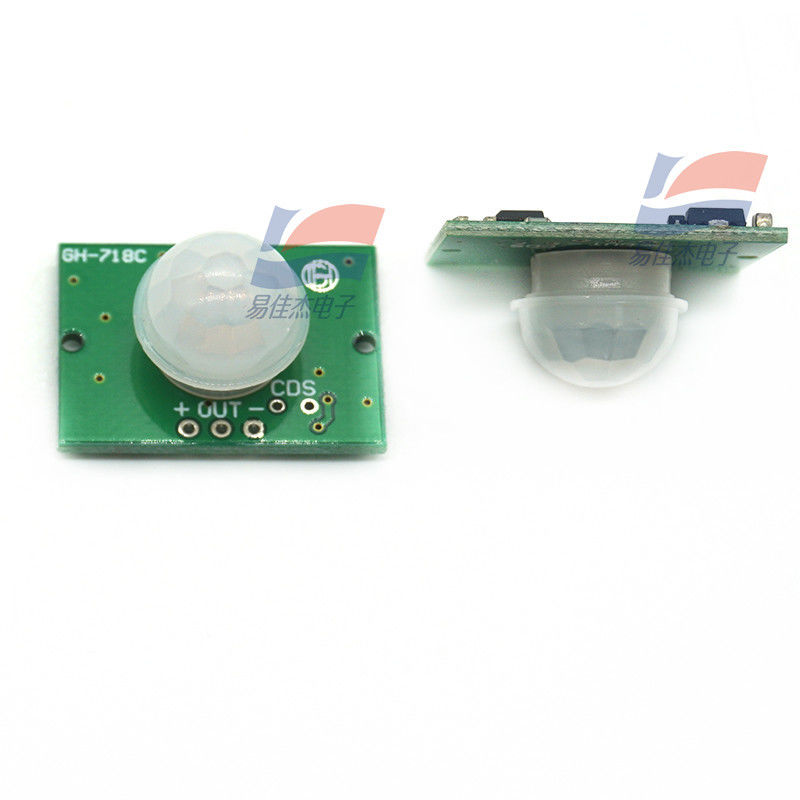

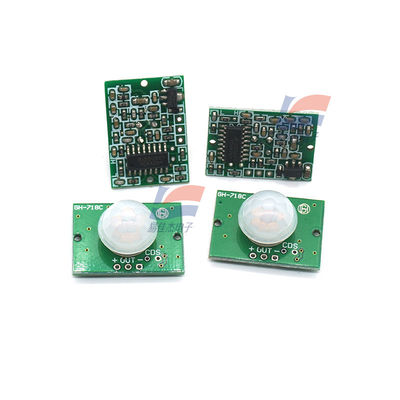

YJJ GH-718A/B/C लघु तापदीप्त मानव अवरक्त संवेदन सेंसर मॉड्यूल

उत्पाद का वर्णन:

YJJ GH-718A/B/C लघु थर्मोलुमिनेसेन्ट मानव इन्फ्रारेड सेंसर मॉड्यूल

विशेषताएं:

अवरक्त प्रौद्योगिकी पर आधारित स्वचालित नियंत्रण उत्पादों में उच्च संवेदनशीलता और मजबूत विश्वसनीयता है, और विभिन्न स्वचालित सेंसर विद्युत उपकरणों में व्यापक रूप से उपयोग किया जाता है।

विशेषताएं:

1. पूर्ण स्वचालित संवेदन: जब कोई व्यक्ति संवेदन दायरे में प्रवेश करता है, तो एक उच्च स्तर आउटपुट होता है; जब व्यक्ति संवेदन दायरे से बाहर निकलता है, तो उच्च स्तर स्वचालित रूप से देरी और बंद हो जाता है,और एक कम स्तर आउटपुट है.

2प्रकाश-संवेदनशील नियंत्रण (वैकल्पिक, कारखाने में सेट नहीं): प्रकाश-संवेदनशील नियंत्रण सेट किया जा सकता है। यह दिन के दौरान या जब प्रकाश मजबूत है महसूस नहीं करता है।

3. दो ट्रिगर करने के तरीकेः (जंपर द्वारा चुना जा सकता है)

a. गैर-दोहराने योग्य ट्रिगरिंग विधिः एक बार जब सेंसर आउटपुट एक उच्च स्तर पर होता है, तो देरी अवधि समाप्त होने के बाद उच्च स्तर स्वचालित रूप से निम्न स्तर पर बदल जाएगा।

b. दोहराए जाने योग्य ट्रिगरिंग विधिः एक बार सेंसर आउटपुट एक उच्च स्तर पर हो जाने के बाद, यदि देरी अवधि के दौरान सेंसर रेंज के भीतर कोई मानव गतिविधि है, the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period, और अंतिम गतिविधि समय को विलंब समय के प्रारंभिक बिंदु के रूप में लेता है).

4. सेंसर लॉकआउट समय (डिफ़ॉल्ट सेटिंगः कोई लॉकआउट समय नहीं): प्रत्येक सेंसर आउटपुट (उच्च स्तर से निम्न स्तर तक) के बाद, एक लॉकआउट अवधि तुरंत सेट की जा सकती है। इस अवधि के दौरान,सेंसर किसी भी संवेदन संकेत को स्वीकार नहीं करता हैयह कार्य "संवेदन आउटपुट समय" और "लॉकआउट समय" के अंतराल संचालन को प्राप्त कर सकता है, और अंतराल का पता लगाने वाले उत्पादों पर लागू किया जा सकता है;यह समारोह प्रभावी रूप से लोड स्विचिंग के दौरान उत्पन्न विभिन्न हस्तक्षेपों को दबा सकता है (इस समय को एक सेकंड के कुछ दसवें से कई दस सेकंड तक सेट किया जा सकता है).

5. व्यापक कार्य वोल्टेज रेंजः डिफ़ॉल्ट कार्य वोल्टेज DC5V-20V (अनुकूलित रेंज DC3V-DC24V)

6कम बिजली की खपतः स्थिर धारा <50 माइक्रोएम्पियर, विशेष रूप से बैटरी संचालित अनुप्रयोगों के लिए उपयुक्त है।

7उच्च स्तरीय आउटपुट सिग्नलः विभिन्न सर्किटों से आसानी से जुड़ा जा सकता है।

तकनीकी मापदंडः

1. कार्यरत वोल्टेजः DC5V-20V (अनुकूलित सीमा DC3V-DC24V); 2. स्थैतिक बिजली की खपतः <50 माइक्रोएम्पियर; 3. स्तर आउटपुटः उच्च 3.3V (अन्य वोल्टेज मान अनुकूलित किया जा सकता है); कम 0V;

45. लॉकआउट समय: सेकंड के कुछ दशमलव से लेकर कई दशमलव सेकंड तक किया जा सकता है।

6ट्रिगर विधि: एल - गैर दोहराव; एच - दोहराया; 7. सेंसर रेंजः <140 डिग्री शंकु कोण, 7 मीटर के भीतर (सेंसर दूरी का निर्धारण उपयोग किए गए लेंस द्वारा किया जाता है,कई सेंटीमीटर से 7 मीटर के भीतर अनुकूलन योग्य).

8. कार्य तापमानः -15 - +70 डिग्री; 9. पीसीबी आकारः 28 * 38 मिमी, पेंच छेद दूरी 32.5 मिमी; 10. सेंसर लेंस आकार (व्यास): 23 मिमी (डिफ़ॉल्ट); भी उपलब्धः 12.7 मिमी; 8 मिमी चयन योग्य।

I: मानव शरीर के अवरक्त सेंसर उत्पाद:

1: जीएच-807 मानव शरीर अवरक्त सेंसर स्विच

2: जीएच-918 इन्फ्रारेड वायर्ड जांच

3: GH-9181 एंटी-पेट इन्फ्रारेड वायर्ड प्रोब (एकल चिप प्रोग्राम कंट्रोल)

4: GH-032 पर्दे-प्रकार का इन्फ्रारेड वायर्ड जांच

5: GH-7832 छत प्रकार के अवरक्त वायर्ड जांच

II: मानव शरीर के अवरक्त सेंसर मॉड्यूल के प्रकार:

1: GH-7181A/B मानव शरीर इन्फ्रारेड सेंसर मॉड्यूल (कम बिजली की खपतः 50uA, छोटी मात्रा A3828B3224mm)

2: जीएच-7182 मानव शरीर इन्फ्रारेड सेंसर मॉड्यूल (कम तापमान प्रतिरोधः -40 डिग्री)

3: जीएच-7183 मानव शरीर इन्फ्रारेड सेंसर मॉड्यूल (कम बिजली की खपतः 50uA, छोटी मात्रा 3224 मिमी, लोड करंट 0.5A)

III: अल्ट्रासोनिक सेंसिंग मॉड्यूल के प्रकारः

1: जीएच-311 अल्ट्रासोनिक सेंसर मॉड्यूल (छोटी मात्रा 4619 मिमी)

2: GH-311R ट्रांसमिट-रिसीव मॉड्यूल

3: GH-311T ट्रांसमिशन मॉड्यूल

IV: गैस सेंसर मॉड्यूल के प्रकारः

1: जीएच-310 गैस सेंसर मॉड्यूल (छोटी मात्रा 3826 मिमी)

1: जीएच-312 धुआं सेंसर मॉड्यूल (छोटी मात्रा 3322 मिमी)

V: आर्द्रता मॉड्यूल के प्रकारः

1: HTF2232 आवृत्ति आउटपुट आर्द्रता मॉड्यूल

2: HSM-20G वोल्टेज आउटपुट आर्द्रता मॉड्यूल

VI: सामान्य 315M/433M उच्च आवृत्ति ट्रांससीवर मॉड्यूल प्रकारः

1: GH-2082: (315M/433M रिसीविंग मॉड्यूल)

2: GH-682: (315M/433M डिकोडिंग प्राप्त मॉड्यूल के साथ)

3: GH-610: (315M/433M ट्रांसमिशन मॉड्यूल)

VII: सामान्य 315M/433M उच्च आवृत्ति औद्योगिक नियंत्रक (रिले के साथ) प्रकारः

1: GH-1226 औद्योगिक नियंत्रक (4/6 रिले चैनल, एकल चिप कार्यक्रम नियंत्रण)

2: GH-1228 औद्योगिक नियंत्रक (8/12 रिले चैनल, एकल-चिप प्रोग्राम नियंत्रण)

3: GH-1228 औद्योगिक नियंत्रक (8/2 समूह 4 रिले चैनलों, एकल चिप कार्यक्रम नियंत्रण)

4: GH-1228 औद्योगिक नियंत्रक (12/3 समूह 4 रिले चैनलों, एकल चिप कार्यक्रम नियंत्रण)

आवेदन का दायरा

सुरक्षा उत्पाद

मानव शरीर संवेदन खिलौने

मानव शरीर संवेदन प्रकाश व्यवस्था

औद्योगिक स्वचालन नियंत्रण आदि

मुख्य तकनीकी मापदंडः

1 ऑपरेटिंग वोल्टेजः DC 3.7~20V

2 स्टैटिक करंट: 50uA

3-स्तरीय आउटपुटः उच्च 3.3V, निम्न 0V

4अवधिः 3 से 900 सेकंड तक समायोज्य

5सेंसर कोणः 110 डिग्री

6सेंसर दूरीः 3 मीटर
