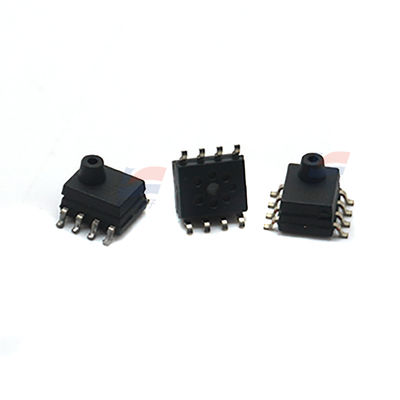

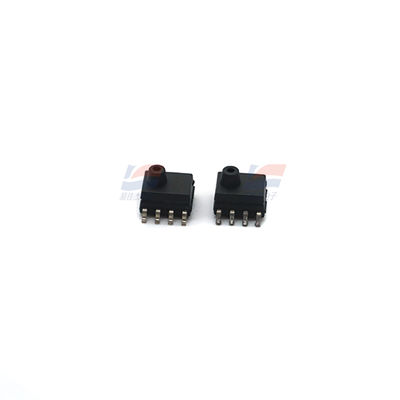

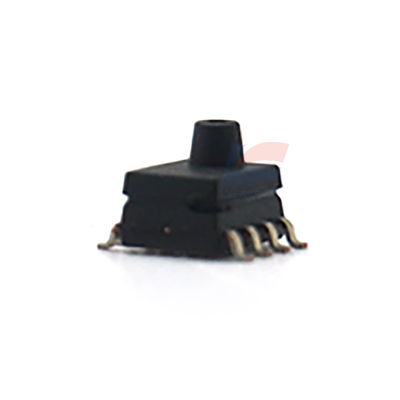

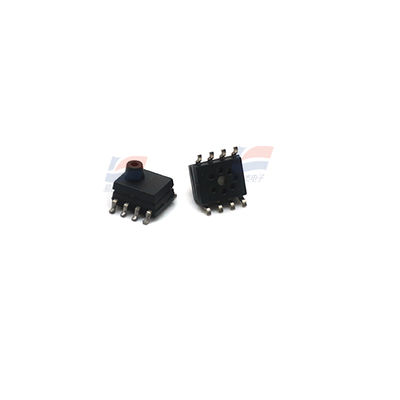

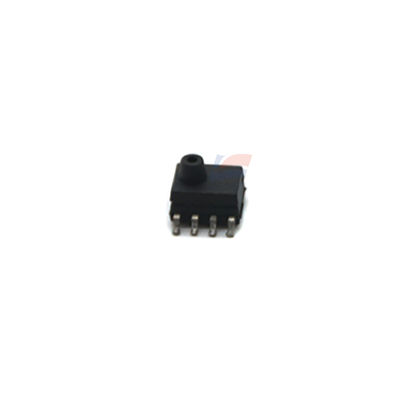

YJJ SM5420C-030A-P-T इनटेक प्रेशर सेंसर का प्रयोग टायर प्रेशर मॉनिटरिंग सिस्टम में किया जाता है।

उत्पाद विवरण:

YJJ SM5420C-030A-P-T इंटेक प्रेशर सेंसर का उपयोग टायर प्रेशर मॉनिटरिंग सिस्टम में किया जाता है।

विशेषताएँ:

SM5420C सिलिकॉन माइक्रोस्ट्रक्चर्स, इंक. (SMI) द्वारा लॉन्च किया गया एक लघु SO-8 पैकेज्ड एब्सोल्यूट प्रेशर सेंसर है, जिसका मुख्य रूप से ऑटोमोटिव टायर प्रेशर मॉनिटरिंग सिस्टम (TPMS), इंजन नियंत्रण और औद्योगिक इंस्ट्रूमेंटेशन [1] [3-4] में अनुप्रयोगों के लिए लक्ष्य है। यह उत्पाद SM5108 वेफर तकनीक पर आधारित है और MEMS पीजोरेसिस्टिव तकनीक का उपयोग करता है। यह तीन पूर्ण-पैमाने विनिर्देशों का समर्थन करता है: 15 psi, 30 psi, और 100 psi, जिसमें उच्च परिशुद्धता और कठोर वातावरण के लिए अनुकूलन क्षमता है [2]।

सेंसर पोर्टेड या वेंटेड कॉन्फ़िगरेशन में उपलब्ध है, जिसमें प्रेशर पल्स प्रभाव के जोखिम को कम करने के लिए एक अनुकूलित इंटरफ़ेस डिज़ाइन है। यह विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए मानक जेल-संरक्षित और जेल-मुक्त कस्टम संस्करण प्रदान करता है [2-3]। सिरेमिक सब्सट्रेट बड़े पैमाने पर उत्पादन के लिए उपयुक्त है और पीसीबी एकीकरण और ओ-रिंग स्थापना के साथ संगत है [1-2]। उत्पाद 5V पर संचालित होता है, जिसमें 0-70°C की मानक ऑपरेटिंग तापमान सीमा होती है, और कुछ मॉडल -40°C से +125°C तक विस्तारित होते हैं। आउटपुट सिग्नल 25°C पर सर्वोत्तम रैखिक फिट एल्गोरिदम पर आधारित है [2]। इसने AEC-Q100 ऑटोमोटिव प्रमाणन और RoHS अनुपालन सत्यापन पारित किया है, और इसका व्यापक रूप से स्वचालित उत्पादन लाइनों और उच्च-विश्वसनीयता वाले औद्योगिक वातावरण में उपयोग किया जाता है।

SM5420 को पोर्टेड कॉन्फ़िगरेशन या वेंटेड कॉन्फ़िगरेशन के साथ चुना जा सकता है, जिससे हवा पोर्ट से गुजर सकती है या सामान्य पर्यावरणीय दबाव को महसूस करने के लिए दबाव स्रोत की सकारात्मक स्थिति या ओ-रिंग सील के साथ उपयोग किया जा सकता है। पोर्ट दिशा को दबाव वेफर की सामने की सतह पर कठोर वातावरण के लंबे समय तक संपर्क के कारण प्रत्यक्ष दबाव पल्स प्रभाव की संभावना को कम करने के लिए चुना जाता है। डिवाइस मानक के रूप में जेल के साथ आता है। अधिकतम स्थिरता की आवश्यकता वाले बड़े ऑर्डर के लिए, जैसे कि एयर प्रेशर स्टेशनों और मौसम विज्ञान स्टेशनों में, जेल-मुक्त संस्करण उपलब्ध हैं।

विशेषताएँ: 15 psi, 30 psi, और 100 psi; विस्तृत ऑपरेटिंग तापमान रेंज (-40 से +125°C); स्वचालित असेंबली लाइनों के लिए उपयुक्त; अल्ट्रा-लो प्राइस; छोटा पैकेज आकार (0.16 इंच x 0.16 इंच); स्थिर करंट या स्थिर वोल्टेज आपूर्ति; बड़ा mV वोल्टेज आउटपुट; कोई तापमान मुआवजा या शून्य-बिंदु अंशांकन नहीं।

विशेष विवरण:
