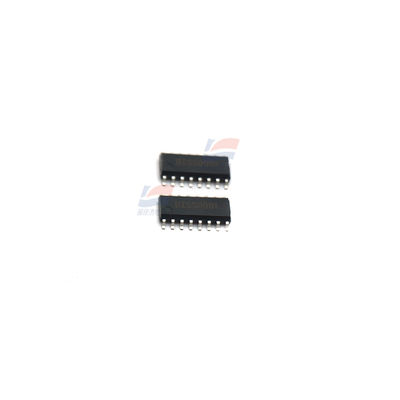

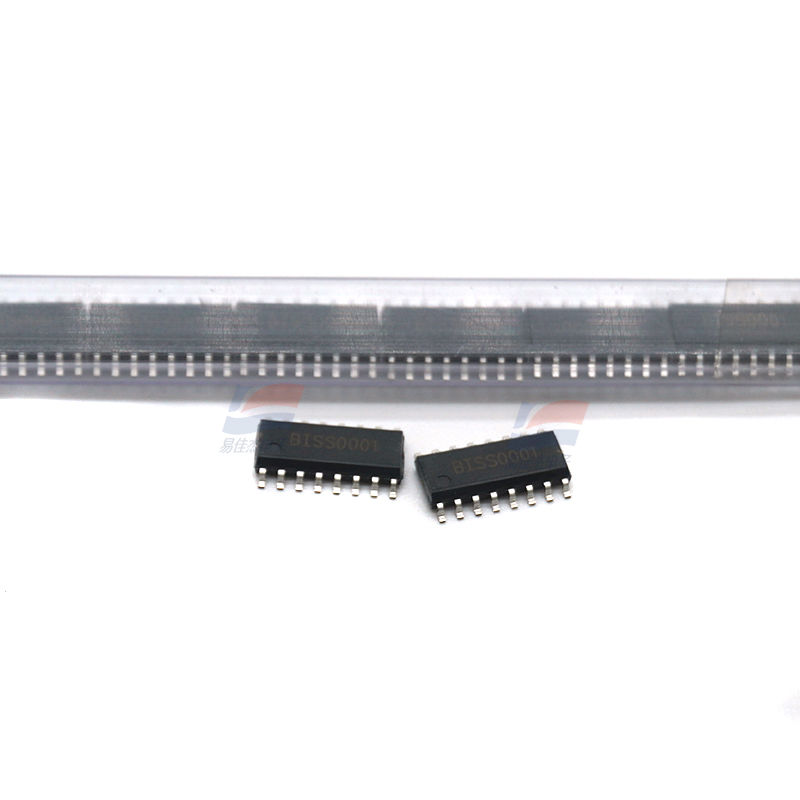

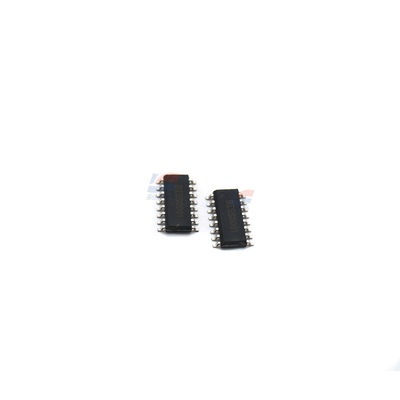

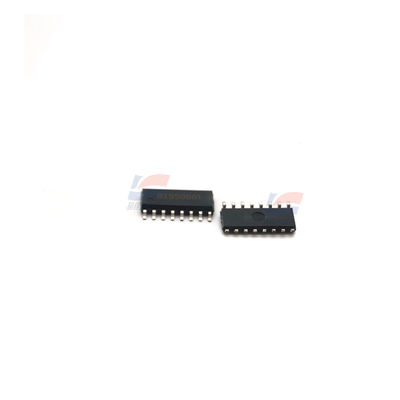

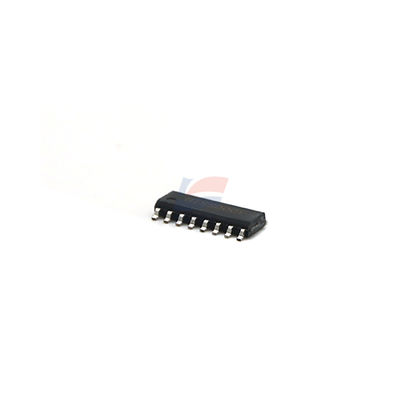

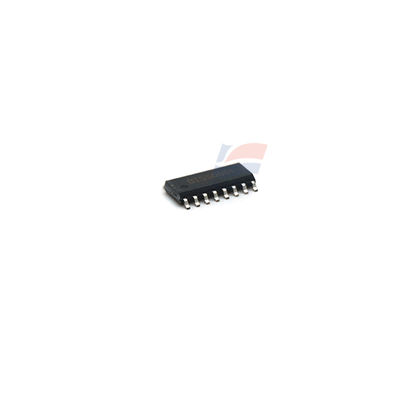

YJJ BISS0001 पाइरोइलेक्ट्रिक इन्फ्रारेड वायरलेस सेंसर प्रोसेसिंग चिप

उत्पाद का वर्णन:

YJJ BISS0001 पाइरोइलेक्ट्रिक इन्फ्रारेड वायरलेस सेंसर प्रोसेसिंग चिप

विशेषताएं:

BISS0001 एक थर्मोपाइल इन्फ्रारेड सेंसिंग सिग्नल प्रोसेसिंग इंटीग्रेटेड सर्किट है जिसमें CMOS एनालॉग-डिजिटल हाइब्रिड संरचना और दो पैकेजिंग विकल्प हैंः DIP-16 और SOIC-16.चिप में वोल्टेज तुलनाकार जैसे सर्किट शामिल हैं, राज्य नियंत्रकों, देरी सर्किट टाइमर, लॉकआउट समय टाइमर, और संदर्भ वोल्टेज स्रोतों। यह आम तौर पर विरोधी चोरी अलार्म सिस्टम, स्वचालित दरवाजे, और अन्य स्वचालित स्विच में प्रयोग किया जाता है।

BISS0001 का उपयोग करके निर्मित थर्मोपाइल इन्फ्रारेड देरी प्रकाश व्यवस्थापक का विशिष्ट सर्किट चित्र में दिखाया गया है।इस नियंत्रक प्रकाश जब किसी को प्रवेश करता है और बंद जब वे बाहर स्विचिंग का नियंत्रण प्राप्त कर सकते हैंइसका प्रयोग अक्सर बाथरूम, भंडारण कक्ष और ड्रेसिंग टेबल में दर्पण रोशनी के लिए किया जाता है।

थर्मोपाइल इन्फ्रारेड देरी प्रकाश व्यवस्था नियंत्रक में एक बिजली आपूर्ति सर्किट, एक इन्फ्रारेड देरी नियंत्रण सर्किट, और एक नियंत्रण निष्पादन सर्किट शामिल है।बिजली की आपूर्ति सर्किट एक शक्ति ट्रांसफार्मर टी से बना है, रेक्टिफायर डायोड VD1 से VD4, फिल्टर कैपेसिटर C7 और C9, बायपास कैपेसिटर C8, और एक तीन-टर्मिनल वोल्टेज नियामक IC2. व्यावहारिक अनुप्रयोगों में, T को आमतौर पर 220V/9V के रूप में चुना जाता है,5 वीए उच्च गुणवत्ता वाला पावर ट्रांसफार्मर; VD1 से VD4 IN4001 सिलिकॉन रेक्टिफायर डायोड के रूप में चुना जाता है; IC2 LM7805 तीन-टर्मिनल वोल्टेज नियामक के रूप में चुना जाता है।और पूरे नियंत्रण सर्किट को बिजली की आपूर्ति करने के लिए एक स्थिर +5V डीसी वोल्टेज बनाने के लिए स्थिर.

इन्फ्रारेड देरी नियंत्रण सर्किट में एक थर्मोपाइल इन्फ्रारेड सेंसर पीआईआर, संवेदनशीलता पोटेंशियोमीटर आरपी1, थर्मोपाइल इन्फ्रारेड सेंसर सिग्नल प्रोसेसिंग एकीकृत सर्किट बीआईएसएस0001 (आईसी1) शामिल है,विलंब घटक R1, C2, पोटेंशियोमीटर RP2, और प्रकाश-संवेदनशील प्रतिरोधक RG, और अन्य परिधीय घटक। व्यावहारिक अनुप्रयोगों में PIR को आमतौर पर P2288, PH5324,या LH1956 प्रकार के थर्मोपाइल इन्फ्रारेड सेंसर- इन्फ्रारेड किरणों की पहचान में पीआईआर सेंसर की संवेदनशीलता में सुधार के लिए सेंसर के सामने एक पैराबोलिक या अर्धगोलाकार फ्रेस्नेल लेंस स्थापित किया जाना चाहिए।आरजी MG45 प्रकार के प्रकाश संवेदनशील प्रतिरोध के रूप में चुना जाता है, और उज्ज्वल और अंधेरे राज्यों के बीच प्रतिरोध में अंतर जितना संभव हो उतना बड़ा होना चाहिए; आरपी 1 और आरपी 2 को डब्ल्यूएसडब्ल्यू प्रकार के कार्बनिक ठोस-राज्य पोटेंशियोमीटर के रूप में चुना जाता है।

नियंत्रण निष्पादन सर्किट में इलेक्ट्रॉनिक स्विच VT, ठोस-राज्य रिले SSR और प्रकाश व्यवस्था H शामिल हैं। व्यावहारिक अनुप्रयोगों में,वीटी आमतौर पर 9013 प्रकार के सिलिकॉन एनपीएन ट्रांजिस्टर के रूप में चुना जाता है, एक आवश्यकता के साथ β ≥ 100; SSR का चयन JCX-2F-DC5V प्रकार के शून्य-क्रॉसिंग कॉम्पैक्ट ठोस-राज्य रिले के रूप में किया जाता है; H को आवश्यकता के अनुसार 100W या उससे कम के एक चमकती बल्ब के रूप में चुना जा सकता है।

कार्य सिद्धांत:

सर्किट चालू होने के बाद, जब कोई भी थर्मोपिल इन्फ्रारेड सेंसर पीआईआर की निगरानी रेंज में प्रवेश नहीं करता है,थर्मोपाइल इन्फ्रारेड सेंसिंग सिग्नल प्रोसेसिंग इंटीग्रेटेड सर्किट BISS0001 रीसेट स्टेट में है, नियंत्रण सिग्नल आउटपुट टर्मिनल (पिन 2) Vo एक कम स्तर आउटपुट, इलेक्ट्रॉनिक स्विच VT कटऑफ स्थिति में है, ठोस राज्य रिले SSR बंद है,और प्रकाश व्यवस्था H नहीं चमकती है, और नियंत्रक निगरानी की स्थिति में है।

चिप संरचना और कार्यात्मक मॉड्यूल
BISS0001 में निम्नलिखित मॉड्यूल शामिल हैं:
उच्च प्रतिबाधा परिचालन एम्पलीफायरः विभिन्न पायरोइलेक्ट्रिक इन्फ्रारेड जांच के साथ संगत सेंसर संकेतों को प्राप्त करता है और बढ़ाता है।
द्विदिशीय आयाम भेदकर्ताः पर्यावरण शोर हस्तक्षेप को फ़िल्टर करता है, यह सुनिश्चित करता है कि वैध संकेत ट्रिगर हों।
देरी टाइमरः आउटपुट सिग्नल की अवधि को नियंत्रित करता है (कई मिनटों तक समायोजित किया जा सकता है) ।
लॉकआउट टाइमर: दोहराए गए ट्रिगरिंग को रोकता है, सिस्टम स्थिरता को बढ़ाता है।
तकनीकी विशेषताएं:
व्यापक वोल्टेज अनुकूलन (2V - 6V), कम स्थिर बिजली की खपत।
अंतर्निहित संदर्भ बिजली की आपूर्ति, परिधीय सर्किट के डिजाइन को सरल बनाती है।
द्विदिशात्मक डिटेक्टर एम्पलीफायर की सीमा को बाहरी प्रतिरोधक द्वारा समायोजित किया जा सकता है।
डीआईपी और एसओपी पैकेज के साथ संगत, विभिन्न परिदृश्यों में स्थापना को सुविधाजनक बनाता है।
विशिष्ट अनुप्रयोग परिदृश्य
स्मार्ट लाइटिंग कंट्रोलः 2024 तक, इसे सौर स्ट्रीट लाइटिंग सिस्टम, मानव-संवेदन डेस्क लैंप [2] और कॉरिडोर स्वचालित रोशनी पर लागू किया जाएगा।ऊर्जा की बचत के प्रभाव को प्राप्त करने के लिए "लोगों की उपस्थिति में प्रकाश, जब लोग जाते हैं तो रोशनी बंद हो जाती है। "
सुरक्षा अलार्म प्रणालीः एक पायरोइलेक्ट्रिक सेंसर और इन्फ्रारेड घुसपैठ डिटेक्टर से मिलकर, यह एक बजने या अलार्म लाइट को ट्रिगर करता है।
घरेलू उपकरण का स्वचालित नियंत्रणः स्वचालित दरवाजे, विद्युत पंखे और ड्रायर जैसे उपकरणों को नियंत्रित करता है, जिससे बुद्धि का स्तर बढ़ता है।
सीमांत मापदंड
परिचालन तापमानः -20°C से +70°C (2024 तक -20°C से 70°C तक बढ़ाया जाएगा) [7-8].
भंडारण तापमानः -65°C से +150°C [8].
इनपुट वोल्टेज रेंजः VSS - 0.3V से VDD + 0.3V (VDD ≤ 6V) [8].
पिन प्रतिरोध करंटः ±10mA (VDD = 5V)

जब कोई व्यक्ति थर्मोपिल इन्फ्रारेड सेंसर पीआईआर की निगरानी रेंज में प्रवेश करता है और आगे बढ़ता है, तो पीआईआर मानव द्वारा उत्सर्जित इन्फ्रारेड किरणों में परिवर्तन को एक विद्युत संकेत आउटपुट में परिवर्तित कर सकता है,0 की आवृत्ति के साथ.1 से 10 हर्ट्ज तक.

आरपी2 और आरजी एक प्रकाश नियंत्रण सर्किट बनाते हैं। दिन के दौरान, प्रकाश संवेदनशील प्रतिरोध आरजी प्राकृतिक प्रकाश के संपर्क में आने पर एक कम प्रतिरोध प्रस्तुत करता है। जब बीआईएसएस0001 के पिन 9 पर स्तर वीओ <0.2 वीडीडी है, तो आरजी प्रकाश प्रतिरोध के लिए एक उच्च प्रतिरोध प्रदर्शन करता है।यह अवरोध को ट्रिगर करता है, और BISS0001 के बाद के सर्किट काम नहीं करते हैं, और प्रकाश व्यवस्था H प्रकाश नहीं करता है। रात में या एक मंद वातावरण में, आरजी का प्रतिरोध बढ़ जाता है।जब BISS0001 के पिन 9 पर स्तर Vo >0 हो.2Vpp, BISS0001 निगरानी की स्थिति में है, और आउटपुट टर्मिनल प्रतिशत कम स्तर पर रहता है।पीआईआर एक विद्युत सिग्नल जो मानव शरीर की गति के साथ बदल जाता है आउटपुट करेगा. यह संकेत पिन 11N+ (पिन 14) के माध्यम से BISS0001 चिप के आंतरिक स्वतंत्र उच्च इनपुट प्रतिबाधा परिचालन एम्पलीफायर OP1 को भेजा जाता है।यह पिन 16 के माध्यम से आउटपुट किया जाता है और चिप के अंदर पिन 2IN- (13 वें पिन) से जुड़ा हुआ हैइसके बाद, इसे आंतरिक दूसरे चरण के परिचालन एम्पलीफायर OP2 द्वारा प्रवर्धित किया जाता है और आंतरिक द्विदिशात्मक आयाम भेदकर्ता द्वारा संसाधित किया जाता है। अंत में,चिप के आंतरिक देरी टाइमर TX शुरू करने के लिए एक प्रभावी ट्रिगर संकेत आउटपुट है. फिर राज्य नियंत्रक BISS0001 के पिन 2 से एक उच्च स्तर के नियंत्रण संकेत आउटपुट करता है, जिससे इलेक्ट्रॉनिक स्विच VT चलाने और ठोस-राज्य रिले SSR चालू करने के लिए ड्राइव करता है,और प्रकाश व्यवस्था H को प्रकाश देने और प्रकाश उत्सर्जित करने के लिए.

BISS0001 के दूसरे पिन के उच्च स्तर के नियंत्रण संकेत को आउटपुट करने का समय सर्किट के देरी समय के बराबर है। यह देरी तत्व R1 और C2 के समय स्थिरांक द्वारा निर्धारित किया जाता है।जैसा कि चित्र में दिखाया गया है, समय 15 सेकंड है। चूंकि चिप का 1 पिन एक उच्च स्तर से जुड़ा हुआ है, सर्किट एक ऐसी स्थिति में है जो दोहराए जाने वाले ट्रिगर की अनुमति देता है। यानी देरी के समय (15 सेकंड) के भीतर,जब तक कोई थोड़ा आगे बढ़ता है, सर्किट फिर से ट्रिगर किया जाता है, और 2 पिन एक उच्च स्तर के संकेत 15 सेकंड की एक धड़कन चौड़ाई के साथ आउटपुट होगा।प्रकाश व्यवस्था H हमेशा प्रज्वलित रहेगी. केवल व्यक्ति के जाने के बाद, 15 सेकंड की देरी के बाद, सर्किट रीसेट हो जाता है, और प्रकाश व्यवस्था H स्वचालित रूप से बंद हो जाती है.

विनिर्देशः
