YJJ GH-719 माइक्रोवेव सेंसर विस्थापन मॉड्यूल 10.525 गीगाहर्ट्ज पर डॉपलर रडार सिद्धांत का उपयोग करता है

उत्पाद का वर्णन:

YJJ GH-719 माइक्रोवेव सेंसर विस्थापन मॉड्यूल 10.525 गीगाहर्ट्ज पर डॉपलर रडार सिद्धांत का उपयोग करता है

विशेषताएं:

जीएच-719 माइक्रोवेव विस्थापन मॉड्यूल उपयोगकर्ता पुस्तिका

जीएच-719 माइक्रोवेव सेंसर विस्थापन मॉड्यूल एक माइक्रोवेव मोबाइल ऑब्जेक्ट डिटेक्टर है जिसे डॉपलर रडार सिद्धांत के आधार पर डिज़ाइन किया गया है। माइक्रोवेव आवृत्ति 10.525 गीगाहर्ट्ज है।यह सीधे 6-20V की एक सीसी बिजली की आपूर्ति कनेक्ट करके काम कर सकते हैं.

जीएच-719 माइक्रोवेव प्रेरण विस्थापन मॉड्यूल का सिग्नल प्रोसेसिंग एकल चिप माइक्रो कंप्यूटर प्रोग्राम का उपयोग करके किया जाता है, जो उच्च विश्वसनीयता सुनिश्चित करता है।सर्किट बोर्ड में संवेदनशीलता समायोजन के 16 स्तर हैं, और सेंसर दूरी 0.3 से 10 मीटर की सीमा के भीतर समायोजित की जा सकती है। 4 ट्रिगर मोड विकल्प हैं, और सिग्नल आउटपुट समय 2 सेकंड, 3 सेकंड, 10 सेकंड, 20 सेकंड है।एक प्रकाश संवेदनशील प्रतिरोधक के अतिरिक्त के साथयह मुख्य रूप से स्वचालित दरवाजा नियंत्रण और स्विचिंग, औद्योगिक स्वचालन नियंत्रण, इनडोर और आउटडोर सुरक्षा रोकथाम प्रणालियों में लागू होता है,एटीएम ऑटोमैटिक निकासी मशीन का ऑटोमैटिक वीडियो कंट्रोल सिस्टम, और बाहरी सुरक्षा चेतावनी और अन्य स्थानों।

जीएच-719 माइक्रोवेव प्रेरण विस्थापन मॉड्यूल एक गैर संपर्क पता लगाने प्रकार मॉड्यूल है। यह रेडियो आवृत्ति हस्तक्षेप के लिए मजबूत प्रतिरोध है और तापमान, आर्द्रता, प्रकाश से प्रभावित नहीं है,हवा का प्रवाह, या धूल। यह प्लास्टिक, कांच, लकड़ी और अन्य गैर धातु के घेरों के भीतर स्थापित किया जा सकता है,इसे विभिन्न उत्पादों या उपकरणों के नियंत्रण में आवेदन के लिए सुविधाजनक बनाने के लिए.

2सर्किट बोर्ड समायोजन निर्देशः

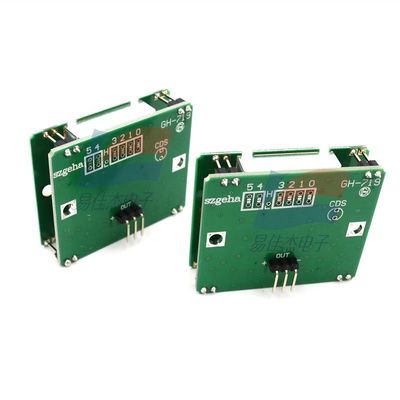

16 स्तर की संवेदनशीलता समायोजनः सर्किट बोर्ड पर 0, 1, 2 और 3 के रूप में चिह्नित चार कनेक्शन बिंदु हैं।

नीचे दिखाए गए 4 कनेक्शन बिंदुओं को शॉर्ट सर्किट करके, संवेदनशीलता को 16 स्तरों के भीतर समायोजित किया जा सकता है, जिससे पता लगाने की सीमा को 0.3 मीटर से 10 मीटर तक समायोजित किया जा सकता है।

2: चार कनेक्शन बिंदुओं से डिस्कनेक्ट किया गया है. सेंसर दूरी 0.5 मीटर के भीतर निकटतम है.

3: कनेक्शन बिंदु शॉर्ट सर्किट 1 है, और कोई शॉर्ट सर्किट 0 नहीं है, जब सभी शॉर्ट सर्किट होते हैं, तो संवेदनशीलता सबसे अधिक होती है। समायोजन इस प्रकार हैः

10000

2: 0001

30010

40011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110. f: 1111.

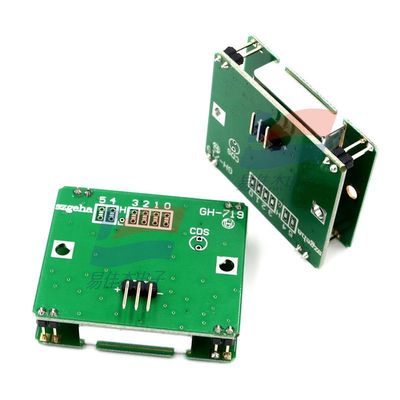

B के लिए चार समायोजन मोडः सर्किट बोर्ड पर 4 और 5 के रूप में चिह्नित दो कनेक्शन बिंदु हैं।

1:00 - अपरिवर्तनीय ट्रिगर मोडः

जब एक चलती वस्तु का पता लगाया जाता है, तो एक 3 सेकंड का उच्च स्तर का संकेत आउटपुट किया जाता है और फिर प्रक्रिया बंद हो जाती है। 2 सेकंड की देरी के बाद, पता लगाने को दोहराया जाता है। यदि एक चलती वस्तु फिर से पता लगाई जाती है, तो यह पता लगाने की प्रक्रिया को रोक देता है।एक 2 सेकंड उच्च स्तर का संकेत आउटपुट है, और यह प्रक्रिया एक चक्र में जारी रहती है। यह चक्र तब तक दोहराया जाता है जब तक कोई चलती वस्तु का पता नहीं लगाया जाता है, और फिर उच्च-स्तरीय सिग्नल आउटपुट बंद हो जाता है।

2:01 दोहराने योग्य ट्रिगर टच मोड, 2 सेकंड की देरी के साथः

जब किसी गतिशील वस्तु का पता लगाया जाता है, तो एक 2 सेकंड का उच्च स्तर का संकेत आउटपुट किया जाता है। इस 2 सेकंड की अवधि के दौरान, मॉड्यूल लगातार प्रति सेकंड 30 बार की आवृत्ति पर वस्तु आंदोलन का पता लगाता है।यदि वस्तु आंदोलन फिर से पता लगाया जाता है, समय 2 सेकंड तक बढ़ाया जाएगा जब तक कि वस्तु की कोई गति का पता नहीं लगाया जाता है।

उच्च स्तरीय संकेत 2 सेकंड के लिए देरी होगी और फिर बंद हो जाएगा।

3:10 दोहराए जाने योग्य टच ट्रिगर मोड, 10 सेकंड के देरी समय के साथः

जब किसी गतिशील वस्तु का पता चलता है, तो 10 सेकंड का उच्च स्तर का संकेत आउटपुट किया जाता है। इस 10 सेकंड की अवधि के दौरान, मॉड्यूल 30 बार प्रति सेकंड की आवृत्ति पर काम करता है।

निरंतर निगरानी. यदि किसी वस्तु की गति का पुनः पता लगाया जाता है, तब तक समय में 10 सेकंड की देरी होगी जब तक कोई गतिशील वस्तु का पता नहीं लगाया जाता है।

उच्च स्तरीय संकेत 10 सेकंड के लिए देरी होगी और फिर बंद हो जाएगा।

4:10 दोहराए जाने योग्य ट्रिगर मोड, 20 सेकंड के विलंब समय के साथः

जब किसी गतिशील वस्तु का पता चलता है, तो एक 20 सेकंड का उच्च स्तर का संकेत आउटपुट किया जाता है। इस 20 सेकंड की अवधि के दौरान, मॉड्यूल 30 बार प्रति सेकंड की आवृत्ति पर काम करता है।

निरंतर पता लगाना यदि किसी वस्तु की गति फिर से पता लगाई जाती है, तब तक समय में 20 सेकंड की देरी होगी जब तक कोई गतिशील वस्तु पता नहीं लग जाती है।

उच्च स्तरीय संकेत 20 सेकंड के लिए देरी होगी इससे पहले कि यह बंद हो जाएगा.

सीडीएस फोटोरेसिस्टोर:

प्रकाश प्रतिरोधक को जोड़कर, यह दिन के दौरान या उज्ज्वल प्रकाश वाले वातावरण में ट्रिगर होने से रोक सकता है।

2: प्रभावी कार्यवाही शुरू करें:

एक photoresistor कनेक्ट करें, और यह ट्रिगर कर सकते हैं जब एक चलती वस्तु अंधेरे में या मंद प्रकाश के साथ एक वातावरण में पता लगाया जाता है. चयनित ट्रिगर मोड अवधि के दौरान,यद्यपि प्रकाश अंधकार से प्रकाश में बदल जाए, ट्रिगरिंग स्टेट और देरी समय तब तक नहीं बदला जा सकता जब तक कि आउटपुट सिग्नल कम स्तर पर न हो जाए। तभी फोटोरेसिस्टोर प्रभावी हो जाता है।

नोट्स:

संवेदनशीलता और ट्रिगर मोड का चयन करने के बाद, नए चयन कार्य को निष्पादित करने से पहले माइक्रोकंट्रोलर को बंद और रीसेट करने की आवश्यकता होती है।

मुख्य तकनीकी मापदंड:

1 केंद्र आवृत्तिः 10.525 गीगाहर्ट्ज

ऑपरेटिंग वोल्टेजः DC 6V ± 20V

3 स्थिर धाराः 6mA 4 उच्च/कम आउटपुट स्तरः 5V/0V

5 3 डीबी एंटेना पैटर्न - एजिमुथ 80 ° 6 3 डीबी एंटेना पैटर्न - ऊंचाई 40 °

7. प्रेरण दूरीः 0.3 - 10 मीटर, 16 स्तरों के भीतर समायोज्य. 8. ट्रिगर मोडः 4 विकल्प उपलब्ध.

9परिवेश का तापमानः -30 से 70 डिग्री सेल्सियस

10आयाम: 45 * 37 * 18 मिमी

विनिर्देशः
