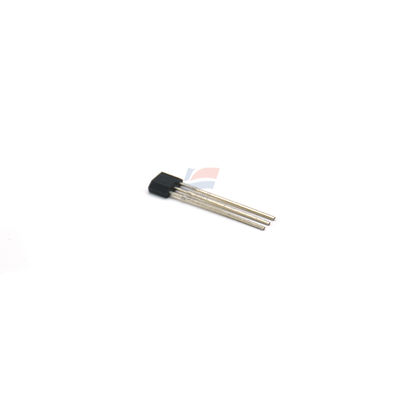

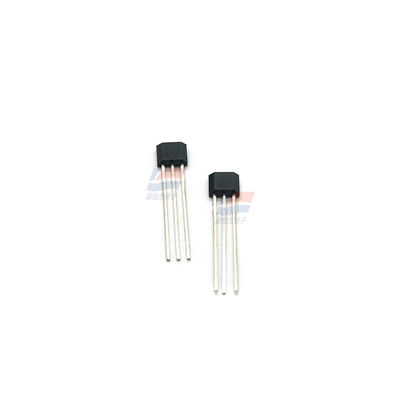

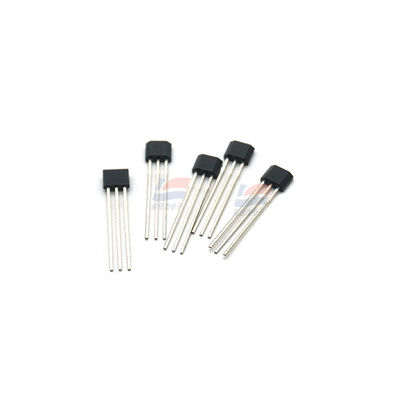

CS3040 हॉल-इफेक्ट सेंसर पावर सप्लाई वाइड वोल्टेज रेंज

CS3040 हॉल-इफेक्ट सेंसर पावर सप्लाई वाइड वोल्टेज रेंज

उत्पाद की संरचनाः

CS3040 हॉल-प्रभाव सेंसर में एक वोल्टेज नियामक, एक हॉल वोल्टेज जनरेटर, एक अंतर एम्पलीफायर, एक श्मिट ट्रिगर और एक खुला कलेक्टर आउटपुट स्टेज होता है।

कार्य सिद्धांत

इसका इनपुट चुंबकीय प्रेरण तीव्रता है, और आउटपुट एक डिजिटल वोल्टेज संकेत है। यह एक एकध्रुवीय काम कर रहे चुंबक संवेदनशील सर्किट है,आयताकार या बेलनाकार चुंबकों के नीचे काम करने के लिए उपयुक्त.

उत्पाद की विशेषताएं:

• व्यापक बिजली आपूर्ति वोल्टेज रेंज।
• तेजी से स्विचिंग गति, कोई तत्काल झटका नहीं।
• व्यापक ऑपरेटिंग आवृत्ति रेंज (DC~100KHz)
• लंबी सेवा जीवन, छोटा आकार और सुविधाजनक स्थापना।
• यह सीधे ट्रांजिस्टर और तर्क सर्किट जैसे टीटीएल और एमओएस के साथ इंटरफेस किया जा सकता है।

सीमा पैरामीटरः

• बिजली आपूर्ति वोल्टेजः 4.5V ~ 24V.
• चुंबकीय प्रेरण तीव्रता: असीमित।
• आउटपुट करंटः 10mA तक
• परिचालन वातावरण का तापमान (प्रकार I): -40°C~125°C.
• भंडारण तापमानः - 55°C~150°C.

विद्युत विशेषताएं (TA = 25°C)

• आउटपुट निम्न-स्तरीय वोल्टेजः सामान्य मान 0.05V है, और अधिकतम मान 1.2V है जब Vcc = 4.5V~24V।
• आउटपुट रिसाव करंटः विशिष्ट मान 8μA है, और अधिकतम मान 12μA है जब Vo = Vccmax और VCC ओपन-सर्किट है।
• विद्युत आपूर्ति वर्तमानः सामान्य मान 0.12mA~0.14mA है।
• आउटपुट वृद्धि समयः विशिष्ट मान 0.12μs है जब Vcc = 12V और RL = 480Ω है।
• आउटपुट गिरने का समयः विशिष्ट मान 0.14μs है जब Vcc = 12V और CL = 20pF।
