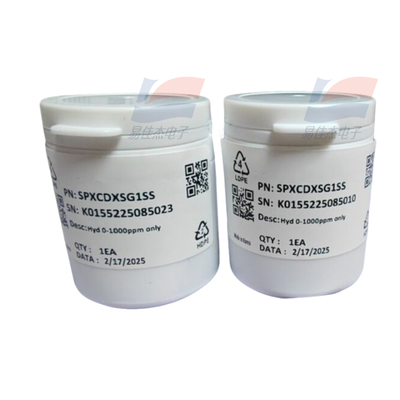

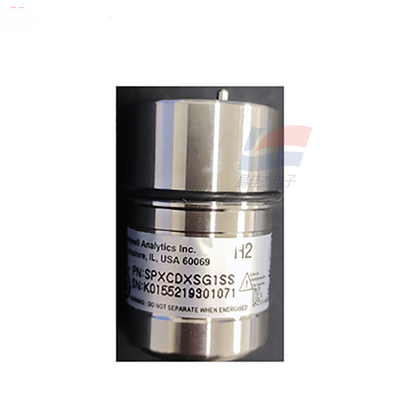

YJJ SPXCDXSG1SS XCD गैस डिटेक्टर का उपयोग ज्वलनशील गैस का पता लगाने वाले उपकरणों के लिए किया जाता है

उत्पाद विवरण:

YJJ SPXCDXSG1SS XCD गैस डिटेक्टर का उपयोग ज्वलनशील गैस डिटेक्शन उपकरणों के लिए किया जाता है

विशेषताएँ:

सेंसपॉइंट XCD गैस अलार्म एक स्थिर उपकरण है जो ज्वलनशील, विस्फोटक या जहरीली गैसों वाले क्षेत्रों में स्थापित किया जाता है, जिसका उपयोग हवा में ज्वलनशील गैसों, जहरीली गैसों और ऑक्सीजन की सांद्रता का पता लगाने के लिए किया जाता है। XCD (जिसका अर्थ है "अधिक") गैस अलार्म गैस डिटेक्शन तकनीक के सभी लाभों को एकीकृत करता है और व्यापक रूप से उपयोग किए जाने वाले स्थिर गैस डिटेक्टर का एक अद्यतन संस्करण है। इसकी लागत प्रदर्शन किसी भी मौजूदा समान उत्पादों से कहीं बेहतर है।

सेंसपॉइंट XCD के मुख्य घटक, जैसे सेंसर, उन्नत तकनीकों को अपनाते हैं और गैर-फैलाव अवरक्त (NDIR) तकनीक का अनुप्रयोग करते हैं, जिससे पता लगाना अधिक सटीक होता है और बेहतर दीर्घकालिक स्थिरता मिलती है। XCD को विभिन्न सेंसरों से सुसज्जित किया जा सकता है, जिसमें उत्प्रेरक दहन, इलेक्ट्रोकेमिकल और NDIR शामिल हैं, एक ही आवास में, जिससे यह व्यापक रेंज की गैसों का पता लगाने में सक्षम होता है और अधिक प्रकार के साथ। इसलिए, XCD सामान्य औद्योगिक क्षेत्रों जैसे पेट्रोलियम, रासायनिक उद्योग, धातु विज्ञान और विनिर्माण में व्यापक रूप से लागू होता है, और कुछ कठोर वातावरण में भी अच्छा प्रदर्शन करता है।

सेंसपॉइंट XCD में एक स्वचालित स्थिति संकेत फ़ंक्शन है। तीन-रंग की बैकलाइट का उपयोग दूर से इसकी परिचालन स्थिति को स्पष्ट रूप से प्रदर्शित करना संभव बनाता है:

• जब कोई अलार्म नहीं होता है और डिवाइस ठीक से काम कर रहा होता है, तो बैकलाइट हरा होता है।

• जब कोई खराबी आती है, तो बैकलाइट पीला होता है।

• जब कोई अलार्म ट्रिगर होता है, तो बैकलाइट लाल होता है।

रेंज: 0 - 200 पीपीएम

यूनिवर्सल डिटेक्टर प्लेटफ़ॉर्म

मुख्य विशेषताएं:

n सटीक और विश्वसनीय माप

सेंसर कई अत्यधिक प्रभावी तकनीकों (जैसे रिफ्लेक्सटीएम सेंसर सुरक्षा निदान, CO2 और CH4 अवरक्त संवेदन तकनीक) को नियोजित करता है, जिसमें उच्च सटीकता, अच्छी स्थिरता और लंबा जीवनकाल होता है।

n स्पष्ट और सहज प्रदर्शन

यह एक बड़े एलसीडी स्क्रीन को अपनाता है, जो डिजिटल रूप में गैस सांद्रता और एक बार चार्ट को एक साथ प्रदर्शित करता है, साथ ही समृद्ध स्थिति आइकन डिस्प्ले और बहु-रंग बैकलाइटिंग के साथ।

ऑपरेशन सरल और तेज़ है।

पूर्ण-फ़ंक्शन ऑन-साइट गैर-विघटनकारी गैर-घुसपैठ ऑपरेशन। चुंबकीय छड़ों द्वारा संचालित, यह उपकरण के ऑन-साइट अंशांकन के लिए सुविधाजनक है।

आवरण मजबूत और टिकाऊ है।

एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील आवरण, मजबूत संक्षारण प्रतिरोध के साथ।

n कार्यों और व्यावहारिक में समृद्ध

एक ही बाहरी संरचना कई सेंसर के लिए लागू होती है। इसमें कम खरीद और संचालन लागत, लंबा सेंसर जीवनकाल, तीन रिले आउटपुट और दो इनलेट प्रवेश द्वार हैं जिन्हें स्थानीय अलार्म स्थापना के लिए विस्तारित किया जा सकता है। इसे रखरखाव योजनाओं के साथ सेट किया जा सकता है और इसमें एक दोष निदान फ़ंक्शन है।

n पूर्ण विस्फोट-प्रूफ प्रमाणन

ज़ोन 1 और ज़ोन 2 खतरनाक क्षेत्रों में विभिन्न औद्योगिक और खनन वातावरण के लिए उपयुक्त। इसे कई प्रमुख संस्थानों से प्रमाणन प्राप्त हुआ है: जीबी, सीसीसीएफ, केटीएल, एटीईएक्स, यूएल, सीएसए, आईईसी।

n एकाधिक सिग्नल आउटपुट

थ्री-वायर 4-20mA औद्योगिक मानक वर्तमान सिग्नल कनेक्शन विधि (स्रोत या सिंक विकल्प उपलब्ध है), जिसे विभिन्न गैस अलार्म नियंत्रकों, या पीएलसी, डीसीएस, एससीएडीए और अन्य सिस्टम से जोड़ा जा सकता है।

2) जब सामान्य सीमा से परे, दमन के दौरान (जिसे उपयोगकर्ता द्वारा सेट किया जा सकता है), और जब कोई खराबी आती है, तो विभिन्न स्तरों पर अलग-अलग वर्तमान सिग्नल आउटपुट होते हैं, जिससे सिस्टम के डेटा संग्रह और प्रसंस्करण की सुविधा मिलती है।

3) आउटपुट के लिए तीन प्रोग्रामेबल रिले और मॉडबस आरटीयू बस सिग्नल आउटपुट उपलब्ध हैं, जो विभिन्न अनुप्रयोग आवश्यकताओं के लिए उपयुक्त हैं।

n स्थापित करना आसान है

यूनिवर्सल इंस्टॉलेशन ब्रैकेट डिज़ाइन किया गया है, और इसे दूर से स्थापित किया जा सकता है, जिससे उपकरण की ऑन-साइट स्थापना सुविधाजनक और तेज़ हो जाती है।

n रखरखाव के लिए सुविधाजनक

सेंसर और ट्रांसमीटर आंतरिक रूप से एक मॉड्यूलर डिज़ाइन अपनाते हैं। प्रत्येक मॉड्यूल के भीतर के सभी घटक प्लग-एंड-कनेक्ट विधियों से जुड़े होते हैं, जिससे ऑन-साइट घटकों को बदलना बेहद आसान हो जाता है।

तकनीकी विनिर्देश

सेंसपॉइंट XCD गैस अलार्म

सेंसर सिद्धांत

इलेक्ट्रोकेमिस्ट्री (जहरीली गैस, ऑक्सीजन)

उत्प्रेरक दहन (ज्वलनशील गैस)

अवरक्त तकनीक (ज्वलनशील गैस, CO2)

विद्युत पैरामीटर

बिजली की आपूर्ति

16VDC - 32VDC (3-वायर सिस्टम)

बिजली की खपत

220mA

सिमुलेशन आउटपुट

औद्योगिक मानक 4-20mA एनालॉग आउटपुट

स्विच के माध्यम से स्रोत या सिंक का चयन किया जा सकता है

ओवर-रेंज स्थिति: 22mA

दमन की स्थिति: 2.0 mA या 4.0 mA (उपयोगकर्ता सेट कर सकता है)

खराबी होने पर आउटपुट: 0.0 mA से अधिक और 4.0 mA से कम

केबलिंग आवश्यकताएँ

3-कोर परिरक्षित तार (0.5 - 2.5 मिमी², 20 - 14 AWG के बराबर)

रिले आउटपुट

आउटपुट के साथ 3 प्रोग्रामेबल रिले (संपर्क क्षमता: AC 250V/5A)

डिजिटल संचार

RS485 मॉडबस आरटीयू बस आउटपुट

प्रदर्शन मोड

एलसीडी, तीन रंग की बैकलाइट के साथ (हरा, पीला, लाल)

माप पैरामीटर

सटीकता

± 2% FSD

रैखिकता

± 5% पूर्णता

दोहराव त्रुटि

± 2% 6 महीने

सेंसर जीवनकाल

5 साल से अधिक

प्रतिक्रिया समय

T90

माप इकाई

%LEL, %VOL, mg/m3, ppm

यांत्रिक पैरामीटर

सामग्री

ट्रांसमीटर: एल्यूमीनियम पाउडर कोटिंग या 316 स्टेनलेस स्टील

सेंसर: 316 स्टेनलेस स्टील

आने वाली लाइनों के लिए प्रवेश बिंदु

M20 या ¾" NPT

आकार के आयाम

201mm×164mm×99mm

वज़न

~1.4 किलोग्राम

पर्यावरण संबंधी आवश्यकताएँ

कार्य तनाव

90 kPa से 110 kPa

कार्य तापमान

-40℃ से 65℃

पर्यावरण आर्द्रता

निरंतर: 20% - 90% RH (गैर-संघनक)

अवरोधन: 10% - 99% RH (गैर-संघनक)

विस्फोट-प्रूफ प्रमाणन

GB Exd IIC T4

अंतर्राष्ट्रीय IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Groups A,B,C

UL & CSA/cULClass II, Div1&2 Groups E,F,G

KTL (कोरिया)Exd IIC T4

सुरक्षा स्तर

IP66
