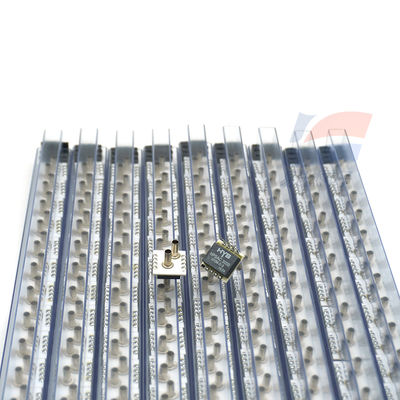

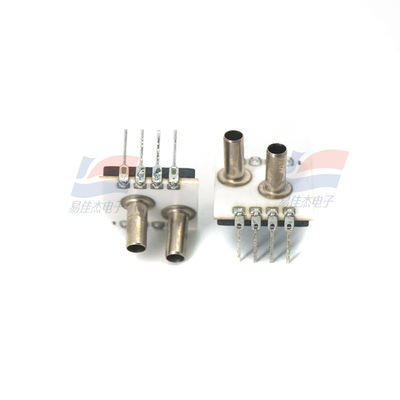

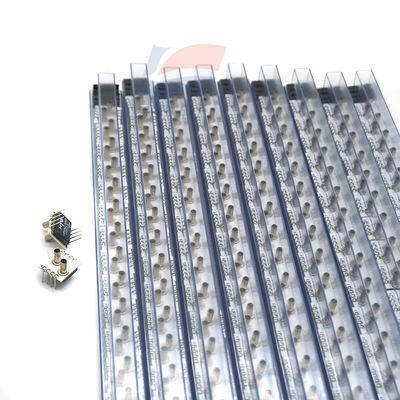

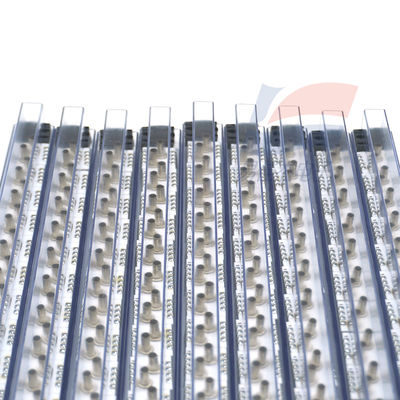

YJJ HPSAC3000 010M-D-S डुअल-ट्यूब 1Kpa कांस्टेंट करंट प्रेशर सेंसर का उपयोग HVAC सिस्टम में किया जाता है

उत्पाद का वर्णन:

YJJ HPSAC3000 010M-D-S ड्यूल-ट्यूब 1Kpa निरंतर धारा दबाव सेंसर का उपयोग HVAC प्रणालियों में किया जाता है

विशेषताएं:

उच्च प्रदर्शन और उच्च परिशुद्धता इस सेंसर को कई अनुप्रयोगों में उपयोग करने की अनुमति देती है, और इसका कॉम्पैक्ट और सुविधाजनक डिजाइन उत्पादन उपयोगकर्ताओं के लिए अत्यधिक उपयुक्त है।

एचपीएसएसी 3000 दबाव सेंसर 1 मिमी मोटी सिरेमिक सब्सट्रेट पर स्थापित है, जिसमें एक या दो दबाव ट्यूब हैं।

मोटी फिल्म प्रतिरोधों को व्यक्तिगत रूप से लेजर-प्रसंस्करण किया जाता है ताकि तापमान मुआवजा और शून्य-बिंदु कैलिब्रेशन प्रदान किया जा सके।

सेंसर रेंज सुविधाजनक सेंसर प्रवर्धन और बाहरी अंतर प्रवर्धक प्रदान करने के लिए डिज़ाइन किया गया है। इस सेंसर श्रृंखला के लिए संगत दबाव माध्यम

हवा या गैर संक्षारक गैसों और तरल पदार्थों को सुखाने के लिए।

एचपीएसएसी 3000 मॉडल निरंतर धारा उत्तेजना के लिए डिज़ाइन किया गया है। पूरी श्रृंखला का दबाव दायरा 1 kPa से 700 kPa तक है।

विशेषताएं

निरंतर धारा उत्तेजना

उपयोग में आसान डीआईपी पैकेजिंग

व्यापक क्षतिपूर्ति सीमा (0 से 70°C)

शून्य कैलिब्रेशन

उच्च प्रदर्शन OEM अनुप्रयोग

रिड्यूसर, माप उपकरण और सापेक्ष विन्यास

दबाव सीमा 10 mBar से 7 Bar (1 kPa - 700 kPa) आवेदन

चिकित्सा उपकरण

श्वसन यंत्र

एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) प्रक्रिया नियंत्रण

रिसाव का पता लगाना

ऊंचाई माप

विनिर्देश विवरण

1) अतिदाब से तात्पर्य उस बल से होता है जो संवेदक तत्व को क्षति पहुँचाए बिना लगाया जाता है।

2) धमाका दबाव सेंसर तत्व को रिसाव या क्षति के बिना लागू किया गया अधिक दबाव है।

3) एनालॉग आउटपुट सिग्नल इनपुट करंट के आनुपातिक है।

4) ऑफसेट वोल्टेज शून्य दबाव पर आउटपुट वोल्टेज है।

5) दायरा पूर्ण पैमाने के दबाव दायरे और ऑफसेट के बीच बीजगणितीय अंतर है।

6) सीमा और ऑफसेट थर्मल त्रुटियों से पता चलता है कि सेंसर सिग्नल का महत्वपूर्ण विचलन (सीमा और ऑफसेट) मुआवजा प्रक्रिया के दौरान, 25 डिग्री सेल्सियस पर मूल्य की तुलना में।

तुलना के लिए, तापमान सीमा 0 से 70°C है। दबाव सीमा के लिए जहां p ≤ 100 mbar, यह पैरामीटर Zmax = 0.5 mV के रूप में परिभाषित किया गया है।

7) पुनरावृत्ति को 10 दबाव चक्रों के बाद आउटपुट सिग्नल के विशिष्ट विचलन के रूप में परिभाषित किया गया है।

8) गैर-रैखिकता को पूरे दबाव दायरे में बीएफएसएल (बेहतर फिट करने वाली सीधी रेखा) के रूप में परिभाषित किया गया है, जो मोल्ड के ऊपरी हिस्से पर पी 1 पर मापा जाता है।

9) माध्यम की संगतताः दबाव पोर्ट पी 1 परः स्वच्छ, सूखी और गैर संक्षारक गैस, सिलिकॉन, पाइरेक्स, आरटीवी, सोने के लिए उपयुक्त,

सिरेमिक Al2O3, epoxy राल, टिन.

10) मीडिया के साथ संगतताः दबाव पोर्ट पी 2 परः सिलिकॉन, पाइरेक्स, आरटीवी, सिरेमिक एल 2 ओ 3, इपॉक्सी राल और टिन के लिए गैर संक्षारक गैसें मौजूद हैं।

या तरल

विनिर्देशः
