उत्पाद विवरण:
|
| उत्पाद श्रेणी: | बोर्ड माउंट प्रेशर सेंसर | दबाव का प्रकार: | वैक्यूम, गेज |
|---|---|---|---|
| परिचालन दाब: | 15 साई | शुद्धता: | 0.25% |
| प्रमुखता देना: | DIP पैकेज प्रेशर सेंसर,थ्रू होल प्रेशर सेंसर,बोर्ड माउंट प्रेशर सेंसर |
||

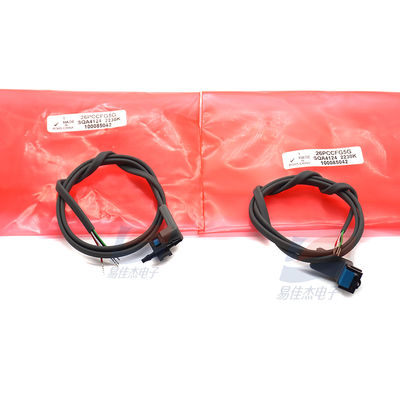

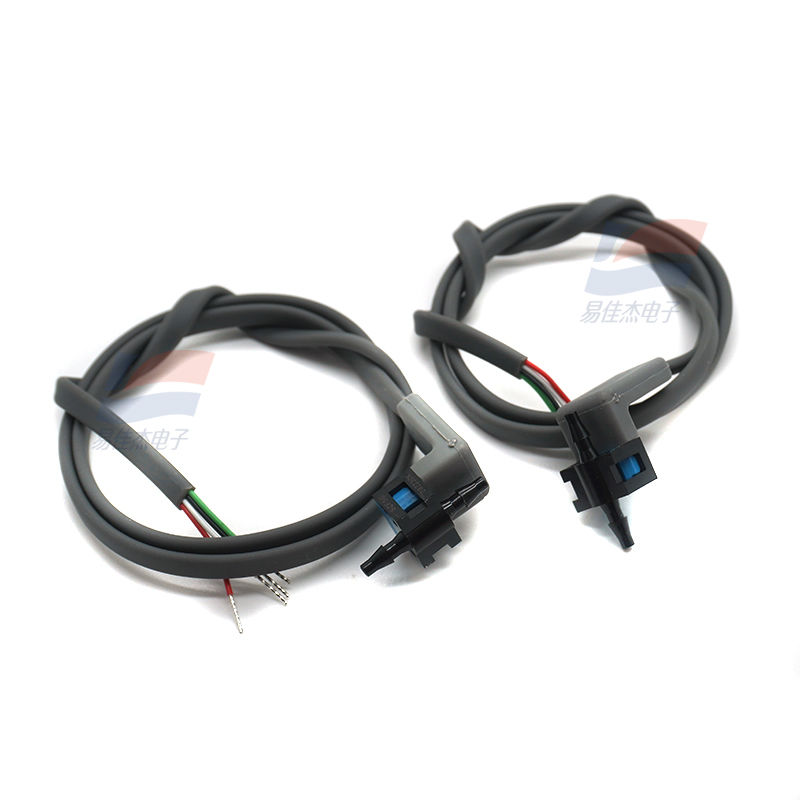

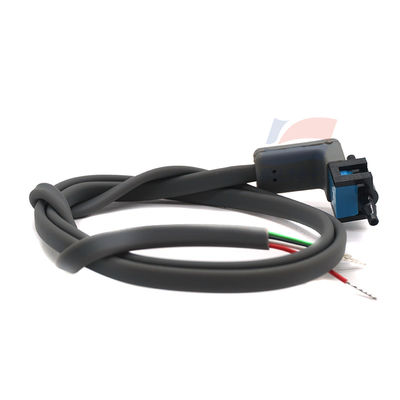

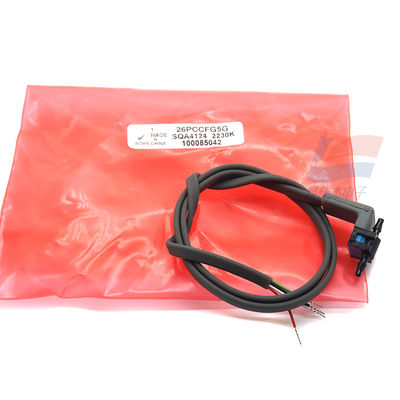

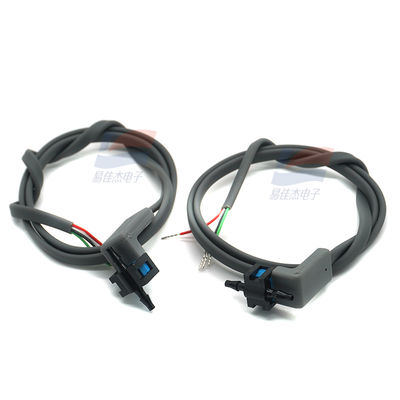

26PCCFG5G बोर्ड माउंट प्रेशर सेंसर डीआईपी पैकेज थ्रू होल
मिनिएचर लो प्रेशर फ्लो-थ्रू सेंसर
26PC सीरीज मिनिएचर लो प्रेशर फ्लो-थ्रू सेंसर में सिद्ध सेंसिंग तकनीक है जो एक विशेष
piezoresistive micromachined sensing element का उपयोग करके उच्च प्रदर्शन, विश्वसनीयता और सटीकता प्रदान करती है।
प्रत्येक सेंसर में व्हीटस्टोन ब्रिज कॉन्फ़िगरेशन में चार सक्रिय piezoresistive तत्व होते हैं। जब दबाव लागू होता है,
प्रतिरोध बदल जाता है और इनपुट दबाव के समानुपाती mV में एक आउटपुट सिग्नल प्रदान करता है।
कम पावर, कंपेंसटेड, अनएम्प्लीफाइड व्हीटस्टोन ब्रिज सर्किट डिज़ाइन 1 psi से 100 psi सेंसिंग रेंज प्रदान करता है
विभिन्न प्रेशर पोर्ट प्रकारों और टर्मिनेशन कॉन्फ़िगरेशन में। mV आउटपुट नकारात्मक और सकारात्मक दोनों वोल्टेज में उपलब्ध है।
IGES और STEP फॉर्मेट में 3D CAD ड्राइंग डाउनलोड करने के लिए सेंसिंग, और PDF में 2D ड्राइंग
फॉर्मेट।
ये सेंसर प्लास्टिक और मीडिया सील के साथ संगत मीडिया के साथ उपयोग के लिए अभिप्रेत हैं जो नामकरण
और ऑर्डर गाइड (चित्र 2 देखें) में निर्दिष्ट हैं। (2D ड्राइंग प्लास्टिक हाउसिंग और पोर्ट सामग्री की जानकारी भी प्रदान करती है।) वे डिज़ाइन किए गए हैं
और ISO 9001 मानकों के अनुसार निर्मित।
विनिर्देश:
आउटपुट प्रकार
|
एनालॉग
|
माउंटिंग स्टाइल |
| थ्रू होल | पोर्ट टाइप |
| डुअल एक्सियल बारब्ड, विपरीत साइड | पैकेज / केस |
| DIP-4 | न्यूनतम ऑपरेटिंग तापमान |
| - 40℃ | अधिकतम ऑपरेटिंग तापमान |
| + 85℃ | सप्लाई वोल्टेज - मैक्स |
| 10 V | यूनिट वजन |
| 4.160070 औंस |
