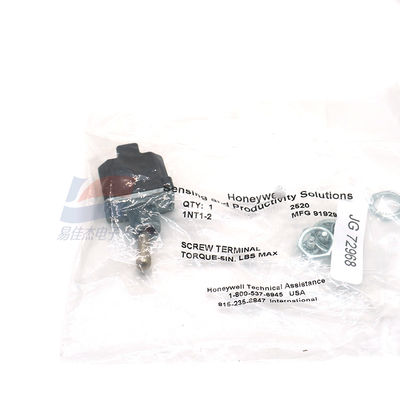

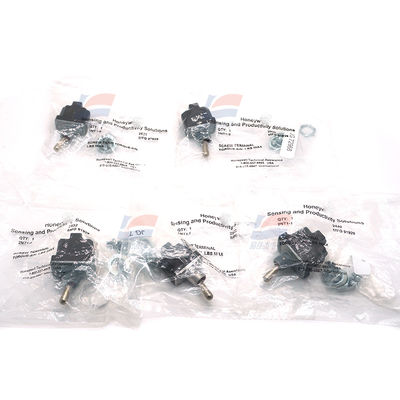

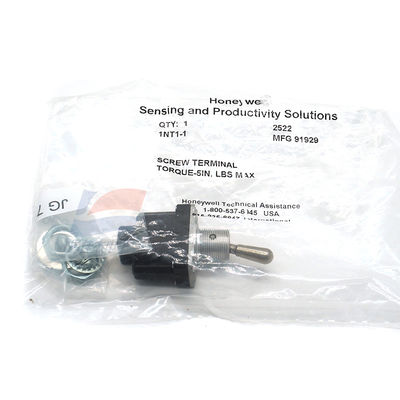

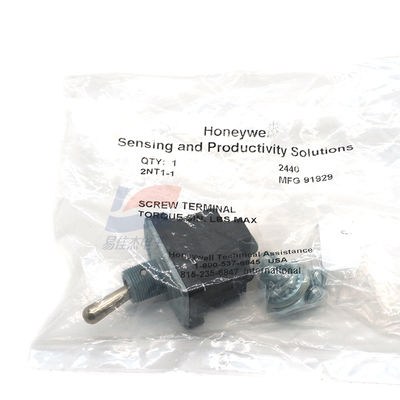

YJJ 1NT1-1 1NT1-2 1NT1-3 डबल-पोल डबल-थ्रो टॉगल स्विच पैनल स्थापना परिदृश्यों के लिए उपयुक्त है

उत्पाद विवरण:

YJJ 1NT1-1 1NT1-2 1NT1-3 डबल-पोल डबल-थ्रो टॉगल स्विच पैनल इंस्टॉलेशन परिदृश्यों के लिए उपयुक्त है

विशेषताएं:

1NT1-1 1NT1-2 1NT1-3 डबल-पोल डबल-थ्रो टॉगल स्विच पैनल इंस्टॉलेशन परिदृश्यों के लिए उपयुक्त है।

बुनियादी पैरामीटर

रेटेड करंट: 20A (DC 28V) / 15A (AC 115V) / 6A (AC 230V)

पैनल कटआउट व्यास: 12.4mm

सीलिंग ग्रेड: IP67/68 (धूल और जलरोधक)

ऑपरेटिंग तापमान रेंज: -40°C से +71°C

संरचनात्मक विशेषताएं

यह स्क्रू टर्मिनल कनेक्शन विधि को अपनाता है, जो NEMA 3, 3R, 4, 13 स्तरों की पर्यावरणीय आवश्यकताओं को पूरा करता है, जो बाहरी या औद्योगिक परिदृश्यों के लिए उपयुक्त है। आंतरिक संरचना में एक लोहे का खोल, प्लास्टिक हैंडल, फास्फोर कांस्य टर्मिनल आदि शामिल हैं, और जंग प्रतिरोध को बढ़ाने के लिए इलेक्ट्रोप्लेटिंग प्रक्रिया के साथ इलाज किया जाता है।

आवेदन परिदृश्य

उन उपकरणों के लिए उपयुक्त है जिन्हें बार-बार स्विचिंग की आवश्यकता होती है और उच्च सीलिंग आवश्यकताएं होती हैं, जैसे औद्योगिक नियंत्रण पैनल और स्वचालन उपकरण।

प्रकाश व्यवस्था: गैर-रोशनी

संपर्क प्रकार: SPDT

स्विच फ़ंक्शन: ON - OFF - ON

स्थापना शैली: पैनल माउंट

टर्मिनल प्रकार: स्क्रू

वर्तमान रेटिंग: 15 A

AC वोल्टेज रेटिंग: 125 VAC

बुशिंग आकार: 15/32 - 32

एक्चुएटर: पैडल

टर्मिनल सीलिंग: सील

संपर्क चढ़ाना: निकल

IP रेटिंग: IP67, IP68

एक्चुएटर लंबाई: 17.02 mm

एक्चुएटर शैली: स्टैंडर्ड राउंड

ट्रेडमार्क: Hon

अधिकतम ऑपरेटिंग तापमान: + 71 °C

न्यूनतम ऑपरेटिंग तापमान: - 40 °C

स्थापना प्रकार: बुशिंग

उत्पाद प्रकार: टॉगल स्विच

उपश्रेणी: स्विच

इकाई वजन: 31.750 g
