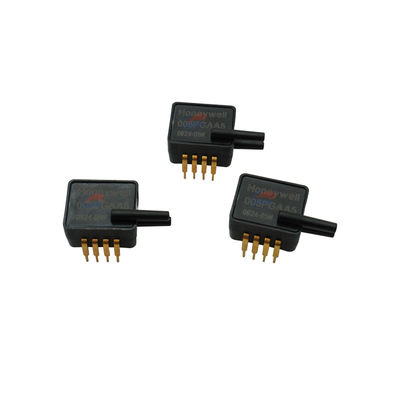

प्रेशर सेंसर ASDXRRX005PGAA5(ASDX005D44R) गैस प्रवाह इंस्ट्रुमेंटेशन के लिए

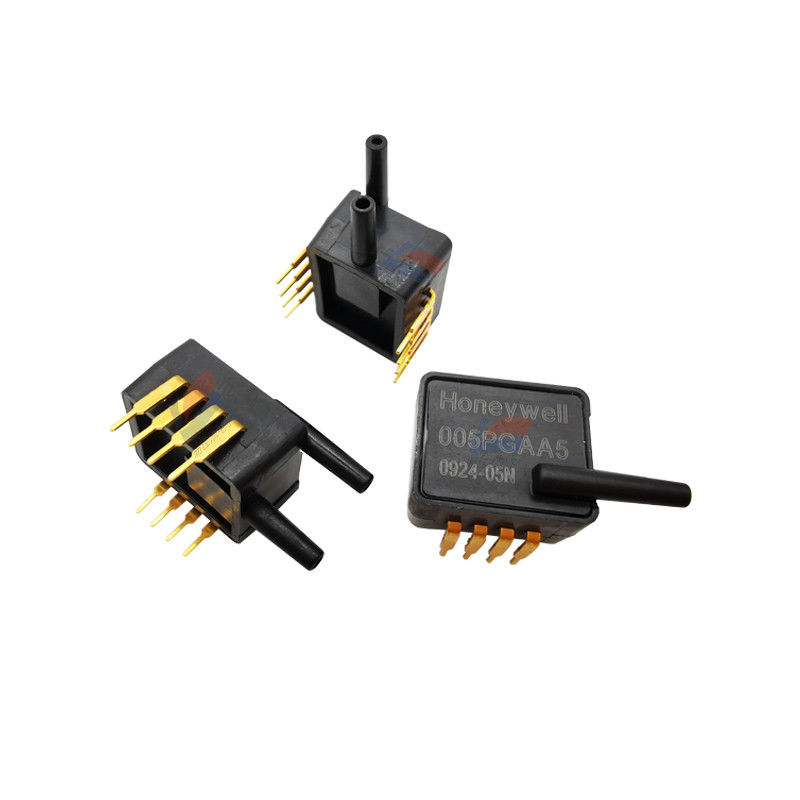

गैस प्रवाह उपकरण के लिए दबाव सेंसर ASDXRRX005PGAA5 ((ASDX005D44R)

उत्पाद का अवलोकनः

एएसडीएक्स श्रृंखला एक प्रकार का सिलिकॉन दबाव सेंसर है, जो निर्दिष्ट पूर्ण-स्केल दबाव रेंज और तापमान रेंज के भीतर दबाव पढ़ने के लिए आई2सी या एसपीआई डिजिटल इंटरफेस प्रदान करता है।यह पूरी तरह से कैलिब्रेट है, और सेंसर ऑफसेट, संवेदनशीलता, तापमान प्रभाव और गैर-रैखिकता के लिए तापमान मुआवजा ऑन-बोर्ड एप्लिकेशन विशिष्ट एकीकृत सर्किट (एएसआईसी) का उपयोग करके किया जाता है।दबाव का कैलिब्रेटेड आउटपुट मूल्य लगभग 1 kHz पर अद्यतन किया जाता हैमानक एएसडीएक्स को 0 से 85 डिग्री सेल्सियस (32 से 185 डिग्री फारेनहाइट) के तापमान सीमा में कैलिब्रेट किया जाता है।

विशेषताएं:

• इसमें 12 बिट का एनालॉग आउटपुट है।
• सटीक एएसआईसी कंडीशनिंग के साथ, यह 0 °C से 85 °C (32 °F से 185 °F) के तापमान सीमा में अच्छा प्रदर्शन करता है।
• यह तीन प्रकार के दबाव माप का समर्थन करता हैः पूर्ण, अंतर और गेज।
• दबाव की सीमा व्यापक है और यह मॉडल 0 से 5 पीएसआई (0 से 3.52 मीटर एच2ओ) को माप सकता है।
• यह 3.3 वीडीसी या 5.0 वीडीसी की एकल-पावर आपूर्ति के साथ काम कर सकता है।
• कुल त्रुटि बैंड अधिकतम पूर्ण पैमाने के दायरे के ±2.0% के भीतर है।
• यह RoHS मानकों का अनुपालन करता है।

दबाव माप के प्रकार:

• निरपेक्ष प्रकार: इसमें एक आंतरिक वैक्यूम संदर्भ है, और आउटपुट मान निरपेक्ष दबाव के आनुपातिक है।
• अंतर प्रकार: सेंसर डायफ्राम के दोनों ओर दबाव लगाया जा सकता है।
• गेज प्रकारः वायुमंडलीय दबाव के संदर्भ में, यह वायुमंडलीय दबाव के परिवर्तन के आनुपातिक एक आउटपुट प्रदान करता है।

अनुप्रयोग परिदृश्यः

• प्रवाह कैलिब्रेटर।
• वेंटिलेशन और वायु प्रवाह मॉनिटर।
• गैस प्रवाह उपकरण।
• नींद में अपोनिया की निगरानी और उपचार उपकरण।
• बारोमेट्री।
• वायवीय नियंत्रण।
• एचवीएसी प्रणाली।
