MTCS2601 थर्मल - कठोर वातावरण में प्राथमिक दबाव नियंत्रण के लिए उपयुक्त चालकता गैस सेंसर

                 MTCS2601 थर्मल - चालकता गैस सेंसर कठोर वातावरण में प्राथमिक दबाव नियंत्रण के लिए उपयुक्त है

सिद्धांत:

MTCS2601 गैस सेंसर पिरानी सिद्धांत पर आधारित है, जो एक भौतिक सिद्धांत है जिसमें रासायनिक प्रतिक्रिया नहीं होती है। यह गैस थर्मल चालकता में परिवर्तन के आधार पर काम करता है। इन्सुलेटिंग डाइइलेक्ट्रिक फिल्म पर हीटिंग रेसिस्टर से डिवाइस के ठंडे हिस्से में ऊष्मा प्रवाह गैस चालकता पर निर्भर करता है। कमरे के तापमान पर हीटिंग भाग और डिवाइस के "ठंडे" भाग के सिग्नल को मापकर, गैस सांद्रता प्राप्त की जा सकती है।

विशेषताएँ:

• यह प्राथमिक वैक्यूम माप के लिए एक थर्मल - चालकता सेंसर है।

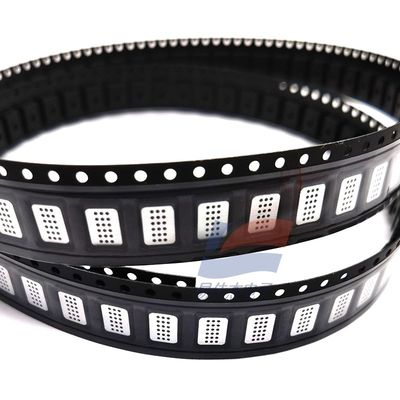

• एसएमडी सिरेमिक पैकेज में रखा गया है, और इसे टेप - और - रील पैकेजिंग में प्रदान किया जा सकता है।
• छोटे आयामों के साथ, यह बहुत छोटे आयतन में माप के लिए उपयुक्त है, और सेंसर गैस का आयतन अल्ट्रा - छोटा है, जैसे < 0.1 सेमी³।
• कम बिजली की खपत, < 6 mW की परिचालन बिजली खपत के साथ।
• कम समय स्थिरांक और अल्ट्रा - तेज़ प्रतिक्रिया समय, जो < 50 ms है।
• इसमें 10⁻² से 10² mbar की सीमा में इष्टतम संवेदनशीलता है, और सीमा को 10⁻⁴ से 1 atm तक बढ़ाया जा सकता है।
• मापने की सीमा 10⁻⁴ से 1000 mbar तक है, उत्कृष्ट पुनरुत्पादनीयता के साथ।
• इसमें तापमान मुआवजा है, और समान सिलिकॉन डाई पर मुआवजा और हीटिंग प्रतिरोधक अच्छी तरह से मेल खाते हैं।
• भौतिक प्रतिरोधक संवेदन सिद्धांत के आधार पर, इसमें एक स्थिर और लंबा MTBF ( > 30,000 घंटे) है।
• यह एक साधारण निरंतर अतिरिक्त तापमान संचालन सर्किट के साथ संगत है।
• संक्षारक गैस वातावरण के लिए अनुरोध पर एक गोल्ड - संपर्क संस्करण उपलब्ध है

अनुप्रयोग:

• यह पिरानी सिद्धांत पर आधारित आकार - महत्वपूर्ण रिसाव OEM डिटेक्टरों या लघु वैक्यूम गेजों के लिए एक उत्कृष्ट विकल्प है, जिन्हें अल्ट्रा - कम बिजली की खपत, दीर्घकालिक संचालन और कोई रखरखाव की आवश्यकता नहीं होती है।
• कठोर वातावरण में प्राथमिक दबाव नियंत्रण के साथ - साथ बंद - आयतन प्रणालियों में गैस रिसाव, नमी, या घुसपैठ का पता लगाने के लिए उपयुक्त है। इसे आसानी से दबाव वाल्वों में या सीधे वैक्यूम पाइप या सिस्टम में स्थापित किया जा सकता है, जैसे छोटे यांत्रिक पंपिंग सिस्टम, वैक्यूम पंप और विश्लेषणात्मक उपकरण। इसका उपयोग रिसाव का पता लगाने के लिए भी किया जा सकता है ताकि एक विशिष्ट दबाव के तहत बंद - सिस्टम या उपकरणों की अखंडता की निगरानी की जा सके, और जंग या बॉक्स खोलने जैसे दोषों का पता लगाया जा सके।
