MQ135 MQ-135 गैस सेंसर घरेलू गैस अलार्म के लिए पोर्टेबल गैस डिटेक्टर

                                    MQ135 गैस सेंसर घरेलू गैस अलार्म पोर्टेबल गैस डिटेक्टर के लिए

कार्य सिद्धांत:

MQ135 गैस सेंसर की संवेदनशील सामग्री SnO₂ है, जिसकी साफ हवा में चालकता कम होती है। जब लक्षित प्रदूषण गैस मौजूद होती है, तो गैस की सांद्रता बढ़ने के साथ सेंसर की चालकता बढ़ जाती है। उपयोगकर्ता एक साधारण सर्किट के माध्यम से चालकता में परिवर्तन को गैस की सांद्रता के संगत आउटपुट सिग्नल में परिवर्तित कर सकते हैं।

विशेषताएं:

• विस्तृत-श्रेणी का पता लगाना, जो अमोनिया, नाइट्रोजन ऑक्साइड, अल्कोहल, बेंजीन, धुआं और CO₂ जैसी विभिन्न गैसों का पता लगा सकता है।
• उच्च संवेदनशीलता और तेज प्रतिक्रिया।
• स्थिर प्रदर्शन और लंबी सेवा जीवन।
• सरल ड्राइव सर्किट, जिसमें एनालॉग और डिजिटल दोनों आउटपुट विकल्प हैं, और ऑन-बोर्ड पोटेंशियोमीटर के माध्यम से संवेदनशीलता को समायोजित किया जा सकता है।

मुख्य अनुप्रयोग:

यह इमारतों और कार्यालयों के लिए घरेलू गैस अलार्म, औद्योगिक गैस अलार्म और पोर्टेबल गैस डिटेक्टरों के साथ-साथ वायु गुणवत्ता नियंत्रण उपकरणों में व्यापक रूप से उपयोग किया जाता है।

संरचना विवरण:

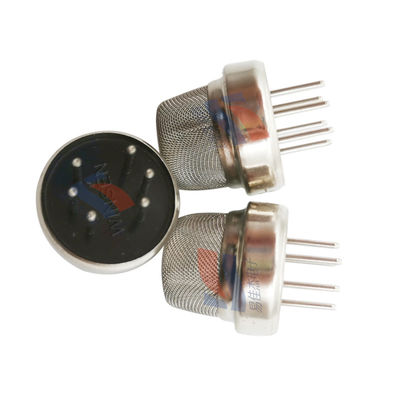

MQ135 गैस-संवेदनशील तत्व एक माइक्रो-Al₂O₃ सिरेमिक ट्यूब, एक SnO₂ संवेदनशील परत, एक मापने वाले इलेक्ट्रोड और एक हीटर से बना होता है, जो प्लास्टिक या स्टेनलेस स्टील से बने कैविटी में तय होते हैं। पैक किए गए गैस-संवेदनशील तत्व में 6 पिन-आकार के पिन होते हैं, जिनमें से 4 सिग्नल निष्कर्षण के लिए उपयोग किए जाते हैं, और 2 हीटिंग करंट प्रदान करने के लिए उपयोग किए जाते हैं।
