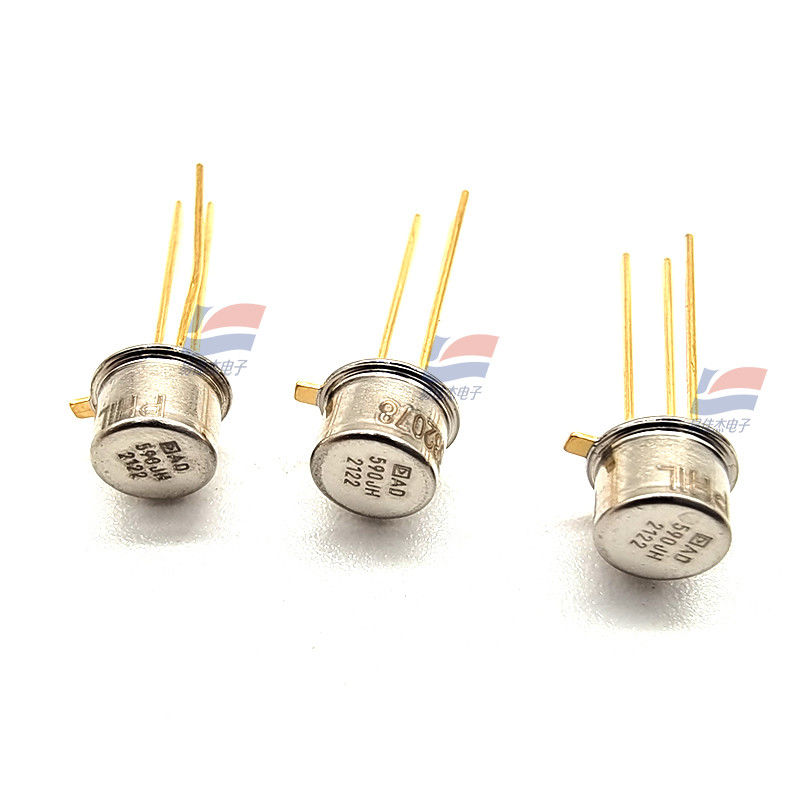

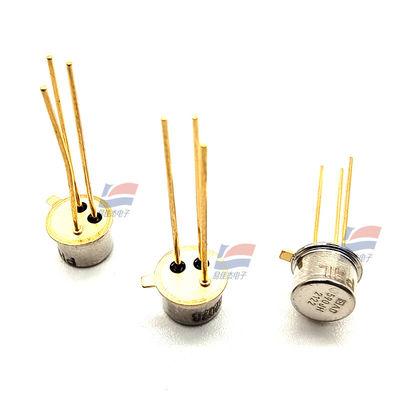

YJJ AD590JH डिजिटल तापमान मापन और बोर्ड-माउंटेड तापमान सेंसर

उत्पाद विवरण:

YJJ AD590JH डिजिटल तापमान मापन और बोर्ड-माउंटेड तापमान सेंसर

विशेषताएँ:

AD590 एक 2-टर्मिनल IC तापमान कनवर्टर है जो पूर्ण तापमान के समानुपाती आउटपुट करंट उत्पन्न करता है। 4V और 30V के बीच आपूर्ति वोल्टेज के लिए, डिवाइस 1 μA /K के माध्यम से एक उच्च-प्रतिबाधा स्थिर-वर्तमान नियामक के रूप में कार्य करता है। चिप थिन फिल्म रेसिस्टर के लेजर फाइन-ट्यूनिंग का उपयोग डिवाइस को 298.2 K (25°C) पर 298.5μA आउटपुट पर कैलिब्रेट करने के लिए किया गया था।

AD590 का उद्देश्य किसी भी तापमान संवेदन अनुप्रयोग के लिए है जो वर्तमान में पारंपरिक विद्युत तापमान सेंसर का उपयोग करता है, जो 150°C तक है। मोनोलीथिक इंटीग्रेटेड सर्किट की अंतर्निहित कम लागत, सहायक सर्किट के उन्मूलन के साथ मिलकर, AD590 को कई तापमान मापन स्थितियों के लिए एक आकर्षक विकल्प बनाती है। AD590 के अनुप्रयोग से रैखिककरण सर्किट, सटीक वोल्टेज एम्पलीफायर, प्रतिरोध मापन सर्किट और कोल्ड जंक्शन क्षतिपूर्ति की आवश्यकता समाप्त हो जाती है।

तापमान माप के अलावा, अनुप्रयोगों में असतत घटकों का तापमान मुआवजा या सुधार, पूर्ण तापमान के समानुपाती पूर्वाग्रह, प्रवाह दर माप, तरल स्तर का पता लगाना और हवा की गति माप शामिल हैं। AD590 नग्न-शीट के रूप में है और संरक्षित वातावरण में मिक्सिंग सर्किट और त्वरित तापमान माप के लिए उपयुक्त है।

AD590 विशेष रूप से दूरस्थ संवेदन अनुप्रयोगों में उपयोगी है। अपने उच्च प्रतिबाधा वर्तमान आउटपुट के कारण, डिवाइस लंबी लाइनों पर वोल्टेज ड्रॉप के प्रति असंवेदनशील है। कोई भी अच्छी तरह से अछूता मुड़ जोड़ा प्राप्त करने वाले सर्किट से सैकड़ों फीट दूर संचालित करने के लिए पर्याप्त है। आउटपुट विशेषताएं AD590 को मल्टीप्लेक्सिंग के लिए भी अनुकूल बनाती हैं: वर्तमान को CMOS मल्टीप्लेक्सर के माध्यम से स्विच किया जा सकता है, या आपूर्ति वोल्टेज को लॉजिक गेट आउटपुट के माध्यम से स्विच किया जा सकता है।

उत्पाद हाइलाइट्स

AD590 एक कैलिब्रेटेड दो-टर्मिनल तापमान सेंसर है जिसके लिए केवल एक DC वोल्टेज स्रोत (4V से 30V) की आवश्यकता होती है। इस डिवाइस के अनुप्रयोग में महंगे ट्रांसमीटर, फिल्टर, वायर क्षतिपूर्ति और रैखिककरण सर्किट आवश्यक नहीं हैं।

चिप स्तर पर अत्याधुनिक लेजर फाइन-ट्यूनिंग, व्यापक अंतिम परीक्षण के साथ मिलकर, यह सुनिश्चित करता है कि AD590 इकाई आसानी से विनिमेय है।

बेहतर इंटरफ़ेस दमन होता है क्योंकि आउटपुट वोल्टेज के बजाय करंट होता है। इसके अतिरिक्त, बिजली की आवश्यकताएं कम हैं (25°C पर 5 V पर 1.5 mW)। ये विशेषताएं AD590 को एक रिमोट सेंसर के रूप में उपयोग करना आसान बनाती हैं।

उच्च आउटपुट प्रतिबाधा (> 10 mω) उत्कृष्ट बिजली आपूर्ति वोल्टेज बहाव दमन प्रदान करती है। उदाहरण के लिए, बिजली आपूर्ति को 5 V से 10 V में बदलने से केवल 1 μA का अधिकतम वर्तमान परिवर्तन होता है, या 1°C की समतुल्य त्रुटि होती है।

AD590 में विद्युत स्थायित्व है: यह 44 V तक फॉरवर्ड वोल्टेज और 20 V रिवर्स वोल्टेज का सामना कर सकता है। इसलिए, बिजली की अनियमितता या पिन उलटफेर डिवाइस को नुकसान नहीं पहुंचाएगा

विशेष विवरण:
