उत्पाद विवरण:
|
| Excitation Voltage: | 10.0 16.0 Vdc | Response Time: | 1.0 ms |
|---|---|---|---|
| Input Resistance: | 5.5 k 7.5 k 11.5 k Ohm | Output Resistance: | 1.5 k 2.5 k 3.0 k Ohm |
| Storage Temperature: | -55 °C to 100 °C [-67 °F to 212 °F] | Shock Qualification tested to: | 150g |
| प्रमुखता देना: | मिनिएचर प्रेशर सेंसर मेडिकल उपकरण,डायरेक्ट-इंसर्शन प्रेशर सेंसर मेडिकल,वारंटी के साथ इलेक्ट्रॉनिक प्रेशर सेंसर |
||
उत्पाद का वर्णन:

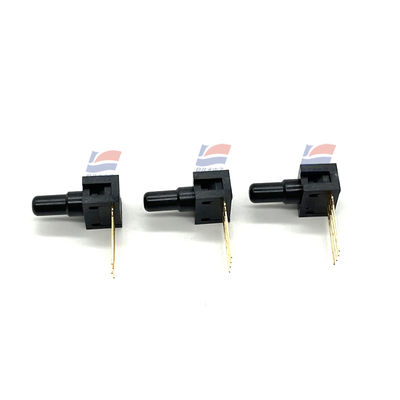

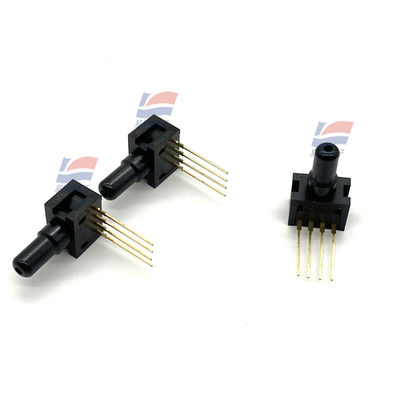

YJJ 24PCFFA6G सिंगल डायरेक्ट-इन्सर्ट मिनीचुअर प्रेशर सेंसर का प्रयोग चिकित्सा उपकरणों में किया जाता है
विशेषताएं:
दबाव सेंसर 22/24/26PC श्रृंखला
गेज और अंतर/अप्रवर्धित
- 1 MICRO स्विच सेंसिंग और कंट्रोल 11-800-537-6945 USA1F1-815-235-6847 अंतर्राष्ट्रीय 11-800-737-3360 कनाडा17
गेज सेंसर
दबाव पोर्ट पी 2 पर लागू किया जाता है। पोर्ट पी 1 परिवेश के दबाव के लिए वेंट्स
माउंटिंग आयाम (केवल संदर्भ के लिए)
1 x 4 समापन (शैली 1), सीधा बंदरगाह (शैली ए)
पिन 1 नट है, और पैकेज के दाईं ओर दिखाया गया है। पिन 2 पिन 1 के बगल में है, आदि।
26PC SMT प्रदर्शन विशेषताएं (AT 10 VDC ±0.01 VDC उत्तेजना, 25 °C)
मिन. टाइप. मैक्स. इकाइयां
उत्तेजना वोल्टेज 10.0 16.0 Vdc
प्रतिक्रिया समय ¥ ¥ 1.0 एमएस
इनपुट प्रतिरोध 5.5 k 7.5 k 11.5 k ओम
आउटपुट प्रतिरोध 1.5 k 2.5 k 3.0 k ओम
स्पैन P2>P1(1)मिन. टाइप. मैक्स
0 से 1 14.7 16.7 18.7 mV
0 से 5 47 50 53 mV
0 से 15 96 100 104 एमवी
शून्य ऑफसेट मिन. टाइप. मैक्स.
0 से 1 -2.0 0 +2.0 mV
0 से 5 -2.0 0 +2.0 mV
0 से 15 -2.0 0 +2.0 mV
रैखिकता (BFSL P2> P1) प्रकार अधिकतम
0 से 1 ️ ±0.50 ±1.75 % स्पैन
0 से 5 ️ ±0.50 ±1.5% स्पैन
0 से 15 ′′ ±0.50 ±1.0 % स्पैन
शून्य शिफ्ट 25 °C से 0 °C, 25 °C से 50 °C(2)टाइप. अधिकतम.
0 से 1 ️ ️ ±1.0 mV
0 से 5 ️ ️ ±1.0 mV
0 से 15 ️ ️ ±1.0 mV
स्पैन शिफ्ट 25 °C से 0 °C, 25 °C से 50 °C(2)टाइप. अधिकतम.
0 से 1 ️ ±1.5 ±4.5 % स्पैन
0 से 5 ️ ±1.0 ±1.7 % स्पैन
0 से 15 ️ ±0.75 ±1.5 प्रतिशत स्पैन
पुनरावृत्ति और हाइस्टेरिसिस प्रकार अधिकतम
0 से 1 ️ ±0.2 ️ % स्पैन
0 से 5 ️ ±0.2 ️ % स्पैन
0 से 15 ️ ±0.2 ️ % स्पैन
अतिचाप P2> P1; P1> P2 प्रकार अधिकतम
0 से 1 ️ ️ 20 psi
0 से 5 ️ ️ 20 पीएसआई
0 से 15 ¥ 45 पीएसआई
नोट्स:
1. स्पैन अधिकतम नामित परिचालन दबावों पर आउटपुट और 0 पीएसआई पर आउटपुट के बीच बीजगणितीय अंतर है।
2तापमान त्रुटि 25 °C के संबंध में गणना की जाती है।
विनिर्देश
विशेषता विवरण
भंडारण तापमान -55 °C से 100 °C [-67 °F से 212 °F]
ऑपरेटिंग तापमान -40 °C से 85 °C [-40 °F से 185 °F]
मुआवजा तापमान 0 °C से 50 °C [32 °F से 122 °F]
संरेखण पिन पीसीबी के माध्यम से 0,86 मिमी [0,034 इंच] व्यास के पिन फैलते हैं
पोर्ट व्यास 1,88 मिमी व्यास मानक 0,59 मिमी [0,0625 इंच] आईडी ट्यूब का उपयोग करता है
पीसीबी के समानांतर बंदरगाह अभिविन्यास (बोर्ड पर कम प्रोफ़ाइल)
पिकअप फीचर 3.18 मिमी [0.125 इंच] की विशेषता
SMT Solder · Sn 96.5 Ag 3.5 कोई स्वच्छ प्रवाह नहीं
· Sn 63 Pb 37 कोई स्वच्छ प्रवाह नहीं
एसएमटी रिफ्लो प्रोफाइल अधिकतम चरम तापमान 260 °C [500 °F] 10 सेकंड के लिए
मीडिया संगतता दोनों बंदरगाहों को उन मीडिया तक ही सीमित किया गया है जो पॉलीफ़्टालामाइड के साथ संगत हैं,
फ्लोरोसिलिकॉन और सिलिकॉन।
150 ग्राम तक परीक्षण किया गया शॉक क्वालिफिकेशन
कंपन MIL-STD-202. विधि 213
(150 ग्राम आधा साइन 11 एमएस)
वजन 0.5 ग्राम [0.0176 औंस]
विनिर्देशः
| कार्य दबाव | 100 पीएसआई |
| अधिभार दबाव | 2800kPa (406 PSI) |
| विद्युत आपूर्ति वोल्टेज | 4.75 से 5.25 वीडीसी |
| कार्य करंट | ≤10 (सामान्य रूप से 7) एमए |
