उत्पाद विवरण:
|
| Measuring Range: | 1 - 30 ppm | Heater Voltage: | 5.0 V |
|---|---|---|---|
| Power Consumption: | 280 mW | Dimensions: | φ9.2×7.8 mm |
| Weight: | 1.1 g | Application: | Air quality control |
| प्रमुखता देना: | उच्च संवेदनशीलता गैस सेंसर,वायु प्रदूषण का पता लगाने वाला सेंसर,TGS2602-B00 गैस सेंसर |
||

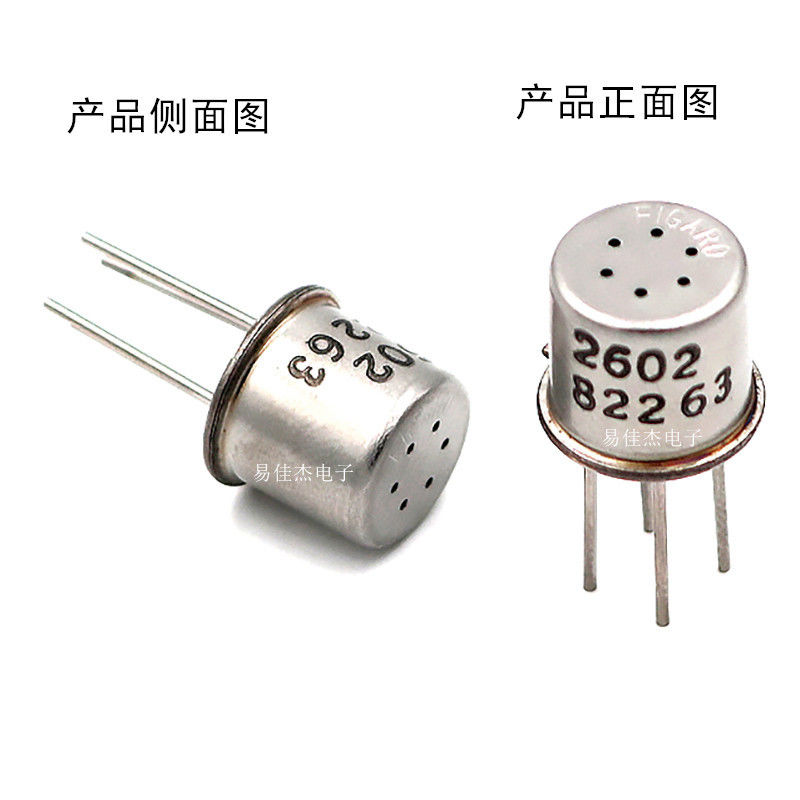

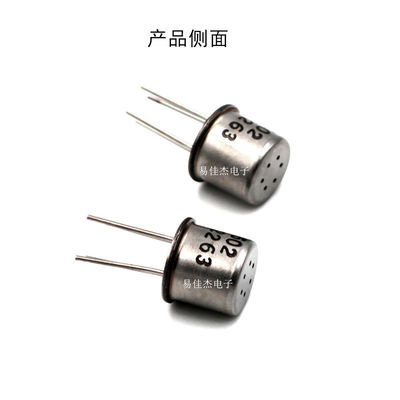

TGS2602-B00 हवा के लिए उच्च संवेदनशीलता गैस सेंसर - संदूषक का पता लगाना
संवेदी सिद्धांत:
संवेदी तत्व एक धातु - ऑक्साइड अर्धचालक परत से बना है जो एक संवेदी चिप के एल्यूमिना सब्सट्रेट पर बनता है और एक एकीकृत हीटर। जब पता लगाने योग्य गैस मौजूद होती है, तो हवा में गैस की सांद्रता में वृद्धि के साथ सेंसर की चालकता बढ़ जाती है। एक साधारण विद्युत सर्किट चालकता परिवर्तन को गैस सांद्रता के अनुरूप एक आउटपुट सिग्नल में बदल सकता है।
मूल माप सर्किट:
सेंसर को दो - वोल्टेज इनपुट की आवश्यकता होती है, अर्थात् हीटर वोल्टेज (VH) और सर्किट वोल्टेज (VC)। हीटर वोल्टेज को एकीकृत हीटर पर लागू किया जाता है, और सर्किट वोल्टेज का उपयोग सेंसर के साथ श्रृंखला में जुड़े लोड प्रतिरोधक में वोल्टेज को मापने के लिए किया जाता है। सर्किट वोल्टेज के लिए डीसी वोल्टेज की आवश्यकता होती है, और सेंसर में ध्रुवता होती है।
| मॉडल | TGS2602 - B00 |
| पहचान सिद्धांत | ऑक्साइड सेमीकंडक्टर प्रकार |
| मानक पैकेज | TO - 5 धातु |
| लक्ष्य गैस | वायु प्रदूषक (VOC, अमोनिया, हाइड्रोजन सल्फाइड, आदि) |
| पहचान सीमा | 1 - 30 पीपीएम (एथेनॉल) |
| हीटर वोल्टेज (VH) | 5.0±0.2V DC |
| सर्किट वोल्टेज (VC) | 5.0±0.2V DC |
| अधिकतम बिजली की खपत (Ps) | ≤15mW |
| लोड प्रतिरोध (RL) | परिवर्तनीय, 0.45kΩ न्यूनतम। |
| हीटर प्रतिरोध (RH) | कमरे के तापमान पर लगभग 59Ω |
| हीटर करंट (IH) | 56±5mA |
| हीटर बिजली की खपत (PH) | 280mW (विशिष्ट) |
| सेंसर प्रतिरोध (RS) | हवा में 10 - 100kΩ |
| संवेदनशीलता (Rs की परिवर्तन दर) | 0.08 - 0.5 Rs (एथेनॉल 10ppm, हवा में Rs के साथ तुलना में) |
| परीक्षण गैस की स्थिति | सामान्य हवा, 20±2˚C, 65±5%R.H. |
| सर्किट की स्थिति | Vc = 5.0±0.01V DC, VH = 5.0±0.05V DC |
| आयाम | φ9.2±0.2mm×7.8±0.5mm |
| वज़न | लगभग 1.1g |
