उत्पाद विवरण:
|
| दबाव सीमा: | 0 - 5 साई | बिजली आपूर्ति वोल्टेज: | 2.5V से 16v |
|---|---|---|---|
| उत्पादन में संकेत: | एमवी वोल्टेज संकेत | परिचालन तापमान: | -40 ° C से 85 ° C से |
| पैकेजिंग प्रपत्र: | बेलनाकार | रैखिकता: | ± 0.5% |
| प्रमुखता देना: | लघु औद्योगिक दबाव सेंसर,बोर्ड दबाव सेंसर 0-5 पीएसआई,वारंटी के साथ इलेक्ट्रॉनिक प्रेशर सेंसर |
||
उत्पाद विवरण:

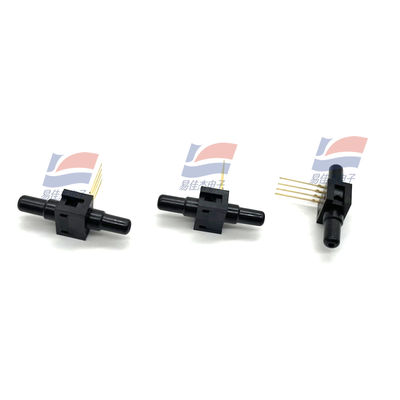

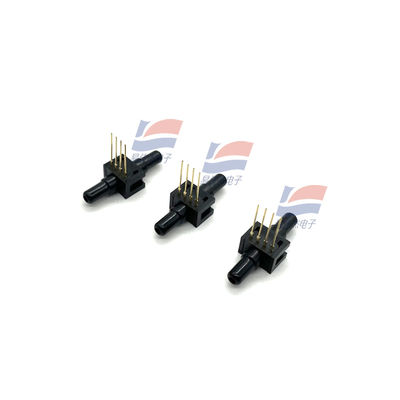

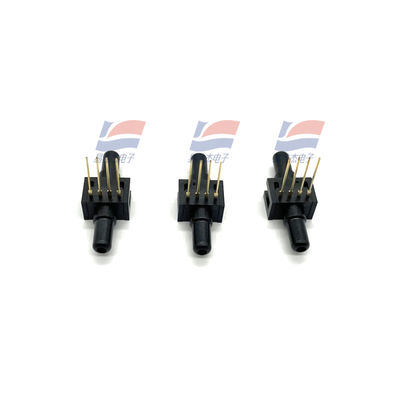

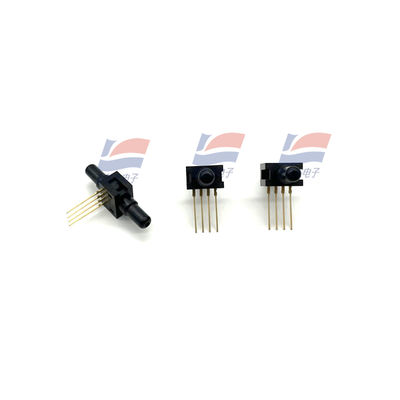

YJJ 26PCBFA6D एक लघु ऑन-बोर्ड प्रेशर सेंसर है जिसका उपयोग औद्योगिक दबाव निगरानी के लिए किया जाता है
विशेषताएँ:
26PC SMT प्रदर्शन विशेषताएँ (10 VDC और plusmn;0.01 VDC उत्तेजना पर, 25 °C)
न्यूनतम। विशिष्ट। अधिकतम। इकाइयाँ
उत्तेजना वोल्टेज — 10.0 16.0 Vdc
प्रतिक्रिया समय — — 1.0 ms
इनपुट प्रतिरोध 5.5 k 7.5 k 11.5 k ओम
आउटपुट प्रतिरोध 1.5 k 2.5 k 3.0 k ओम
स्पैन P2>P1(1) न्यूनतम। विशिष्ट। अधिकतम।
0 से 1 14.7 16.7 18.7 mV
0 से 5 47 50 53 mV
0 से 15 96 100 104 mV
शून्य ऑफसेट न्यूनतम। विशिष्ट। अधिकतम।
0 से 1 -2.0 0 +2.0 mV
0 से 5 -2.0 0 +2.0 mV
0 से 15 -2.0 0 +2.0 mV
रैखिकता (BFSL P2>P1) विशिष्ट। अधिकतम।
0 से 1 — ±0.50 ±1.75 % स्पैन
0 से 5 — ±0.50 ±1.5 % स्पैन
0 से 15 — ±0.50 ±1.0 % स्पैन
शून्य शिफ्ट 25 °C से 0 °C, 25 °C से 50°C(2) विशिष्ट। अधिकतम।
0 से 1 — — ±1.0 mV
0 से 5 — — ±1.0 mV
0 से 15 — — ±1.0 mV
स्पैन शिफ्ट 25 °C से 0 °C, 25 °C से 50°C(2) विशिष्ट। अधिकतम।
0 से 1 — ±1.5 ±4.5 % स्पैन
0 से 5 — ±1.0 ±1.7 % स्पैन
0 से 15 — ±0.75 ±1.5 % स्पैन
पुनरावृत्ति और हिस्टैरिसीस विशिष्ट। अधिकतम।
0 से 1 — ±0.2 — % स्पैन
0 से 5 — ±0.2 — % स्पैन
0 से 15 — ±0.2 — % स्पैन
ओवरप्रेशर P2>P1; P1>P2 विशिष्ट। अधिकतम।
0 से 1 — — 20 psi
0 से 5 — — 20 psi
0 से 15 — — 45 psi
टिप्पणियाँ:
1. स्पैन अधिकतम रेटेड ऑपरेटिंग दबावों पर आउटपुट और 0 psi पर आउटपुट के बीच का बीजगणितीय अंतर है।
2. तापमान त्रुटि की गणना 25 °C के संबंध में की जाती है।
विशेष विवरण
विशेषता विवरण
भंडारण तापमान -55 °C से 100 °C [-67 °F से 212 °F]
ऑपरेटिंग तापमान -40 °C से 85 °C [-40 °F से 185 °F]
मुआवजा तापमान 0 °C से 50 °C [32 °F से 122 °F]
संरेखण पिन 0,86 मिमी [0.034 इंच] व्यास के पिन PCB के माध्यम से विस्तारित होते हैं
पोर्ट व्यास 1,88 मिमी [0.074 इंच] व्यास मानक 0,59 मिमी [0.0625 इंच] आईडी टयूबिंग का उपयोग करता है
पोर्ट अभिविन्यास PCB के समानांतर (बोर्ड पर कम प्रोफ़ाइल)
पिक अप फ़ीचर 3,18 मिमी [0.125 इंच] पोर्ट कवर पर फ़ीचर
SMT सोल्डर · Sn 96.5 Ag 3.5 नो क्लीन फ्लक्स
· Sn 63 Pb 37 नो क्लीन फ्लक्स
SMT रिफ्लो प्रोफाइल 10 सेकंड के लिए 260 °C [500 °F] का अधिकतम पीक तापमान
मीडिया संगतता दोनों पोर्ट उन मीडिया तक सीमित हैं जो पॉलीफ्थैलामाइड के साथ संगत हैं,
फ्लोरोसिलिकोन और सिलिकॉन।
शॉक क्वालिफिकेशन 150 ग्राम तक परीक्षण किया गया
कंपन MIL-STD-202. विधि 213
(150 ग्राम आधा साइन 11 एमएस)
वजन 0.5 ग्राम [0.0176 औंस]
विशेष विवरण:
| आउटपुट प्रकार | एनालॉग वोल्टेज |
| आउटपुट | 1V से 5V |
| सटीकता | ±1% |
| बिजली आपूर्ति वोल्टेज | 8V से 30V |
