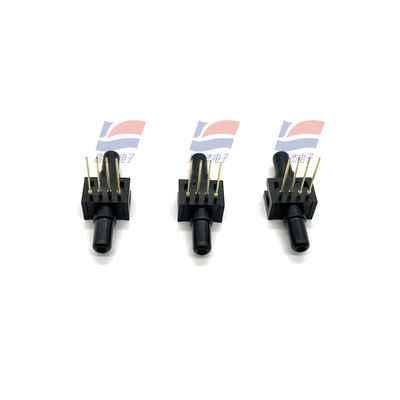

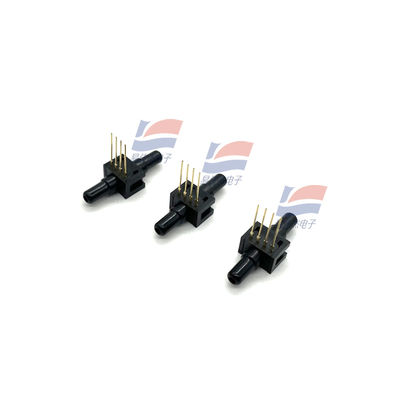

YJJ 26PCDFA6D 0-30Psi अंतर दबाव दबाव सेंसर का उपयोग औद्योगिक दबाव का पता लगाने के क्षेत्र में किया जाता है

उत्पाद विवरण:

YJJ 26PCDFA6D 0-30Psi डिफरेंशियल प्रेशर प्रेशर सेंसर का उपयोग औद्योगिक दबाव पहचान के क्षेत्र में किया जाता है

विशेषताएं:

प्रेशर सेंसर 22/24/26PC सीरीज

गेज और डिफरेंशियल/अनएम्प्लीफाइड

होन 1 माइक्रो स्विच सेंसिंग और कंट्रोल 11-800-537-6945 USA1F1-815-235-6847 इंटरनेशनल 11-800-737-3360 कनाडा 17

गेज सेंसर

पोर्ट P2 पर दबाव लगाया जाता है। पोर्ट P1 परिवेशी दबाव में वेंट करता है

माउंटिंग आयाम (केवल संदर्भ के लिए)

1 x 4 टर्मिनेशन (स्टाइल 1), स्ट्रेट पोर्ट (स्टाइल A)

पिन 1 नॉच किया हुआ है, और पैकेज के दाईं ओर दिखाया गया है। पिन 2 पिन 1 के बगल में है, आदि।

26PC SMT प्रदर्शन विशेषताएँ (10 VDC ±0.01 VDC उत्तेजना, 25 °C पर)

न्यूनतम। विशिष्ट। अधिकतम। इकाइयाँ

उत्तेजना वोल्टेज — 10.0 16.0 Vdc

प्रतिक्रिया समय — — 1.0 ms

इनपुट प्रतिरोध 5.5 k 7.5 k 11.5 k ओम

आउटपुट प्रतिरोध 1.5 k 2.5 k 3.0 k ओम

स्पैन P2>P1(1) न्यूनतम। विशिष्ट। अधिकतम।

0 से 1 14.7 16.7 18.7 mV

0 से 5 47 50 53 mV

0 से 15 96 100 104 mV

शून्य ऑफसेट न्यूनतम। विशिष्ट। अधिकतम।

0 से 1 -2.0 0 +2.0 mV

0 से 5 -2.0 0 +2.0 mV

0 से 15 -2.0 0 +2.0 mV

रैखिकता (BFSL P2>P1) विशिष्ट। अधिकतम।

0 से 1 — ±0.50 ±1.75 % स्पैन

0 से 5 — ±0.50 ±1.5 % स्पैन

0 से 15 — ±0.50 ±1.0 % स्पैन

शून्य शिफ्ट 25 °C से 0 °C, 25 °C से 50°C(2) विशिष्ट। अधिकतम।

0 से 1 — — ±1.0 mV

0 से 5 — — ±1.0 mV

0 से 15 — — ±1.0 mV

स्पैन शिफ्ट 25 °C से 0 °C, 25 °C से 50°C(2) विशिष्ट। अधिकतम।

0 से 1 — ±1.5 ±4.5 % स्पैन

0 से 5 — ±1.0 ±1.7 % स्पैन

0 से 15 — ±0.75 ±1.5 % स्पैन

पुनरावृत्ति और हिस्टैरिसीस विशिष्ट। अधिकतम।

0 से 1 — ±0.2 — % स्पैन

0 से 5 — ±0.2 — % स्पैन

0 से 15 — ±0.2 — % स्पैन

ओवरप्रेशर P2>P1; P1>P2 विशिष्ट। अधिकतम।

0 से 1 — — 20 psi

0 से 5 — — 20 psi

0 से 15 — — 45 psi

नोट्स:

1. स्पैन अधिकतम रेटेड ऑपरेटिंग दबावों पर आउटपुट और 0 psi पर आउटपुट के बीच बीजगणितीय अंतर है।

2. तापमान त्रुटि 25 °C के संबंध में गणना की जाती है।

विनिर्देश

विशेषता विवरण

भंडारण तापमान -55 °C से 100 °C [-67 °F से 212 °F]

ऑपरेटिंग तापमान -40 °C से 85 °C [-40 °F से 185 °F]

क्षतिपूरित तापमान 0 °C से 50 °C [32 °F से 122 °F]

संरेखण पिन 0.86 मिमी [0.034 इंच] व्यास पिन पीसीबी के माध्यम से निकलते हैं

पोर्ट व्यास 1.88 मिमी [0.074 इंच] व्यास मानक 0.59 मिमी [0.0625 इंच] आईडी ट्यूबिंग का उपयोग करता है

पोर्ट ओरिएंटेशन पीसीबी के समानांतर (बोर्ड पर कम प्रोफ़ाइल)

पिक अप फ़ीचर 3.18 मिमी [0.125 इंच] पोर्ट कवर पर फ़ीचर

SMT सोल्डर · Sn 96.5 Ag 3.5 नो क्लीन फ्लक्स

· Sn 63 Pb 37 नो क्लीन फ्लक्स

SMT रिफ्लो प्रोफाइल अधिकतम पीक तापमान 260 °C [500 °F] 10 सेकंड के लिए

मीडिया संगतता दोनों पोर्ट पॉलीफेथलामाइड, के साथ संगत मीडिया तक सीमित हैं,

फ्लोरोसिलिकॉन और सिलिकॉन।

शॉक योग्यता 150 ग्राम तक परीक्षण किया गया

कंपन MIL-STD-202. विधि 213

(150 ग्राम आधा साइन 11 ms)

वजन 0.5 ग्राम [0.0176 औंस]
