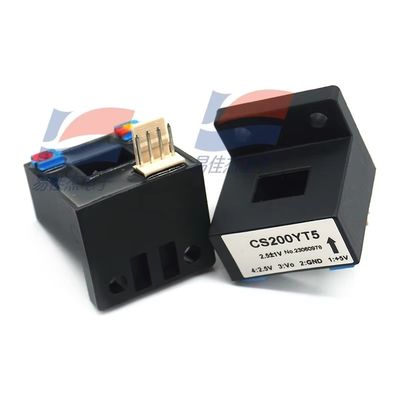

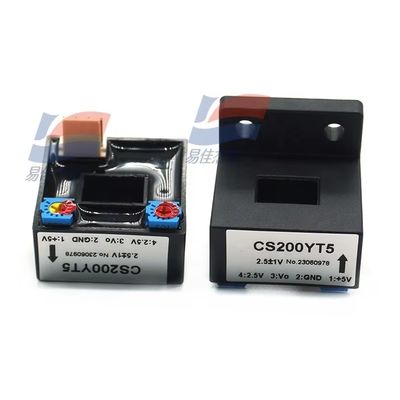

YJJ CS200YT5 पारंपरिक कम-वोल्टेज विद्युत धारा सेंसर

उत्पाद का वर्णन:

YJJ CS200YT5 पारंपरिक निम्न वोल्टेज विद्युत धारा सेंसर

विशेषताएं:

CS200YT5 हॉल प्रभाव सिद्धांत पर आधारित एक धारा सेंसर है। मुख्य मापदंड निम्नलिखित हैंः
विद्युत मापदंड
प्राथमिक नामित इनपुट करंटः 200A
माप रेंजः 0 से ±400A (AC/DC/Pulse और अन्य अनियमित तरंग रूप)
माध्यमिक पक्ष पर नामित आउटपुट वोल्टेजः 1V ± 1%
बिजली आपूर्ति वोल्टेजः +5V ± 5%
वर्तमान खपतः < 20mA
इन्सुलेशन वोल्टेजः 2.5kV (प्राथमिक और द्वितीयक पक्षों के बीच)
प्रदर्शन संकेतक
रैखिकताः < 1%
शून्य ऑफसेट वोल्टेजः 2.5V ± 1%
तापमान बहावः ≤ ± 0.5mV/°C (TA = 25°C)
प्रतिक्रिया समयः ≤ 3μs
बैंडविड्थ: डीसी ~ 20kHz
अनुप्रयोग विशेषताएं
ऑपरेटिंग तापमानः -25°C से +85°C
भंडारण तापमानः -40°C से +100°C
भार प्रतिरोधः ≥ 10KΩ
आयामः 41 मिमी (विशिष्ट आयामों के लिए, कृपया उत्पाद मैनुअल देखें)
कनेक्शन निर्देश
बिजली की आपूर्तिः +5V → 1, GND → 2, VOUT → 3, संदर्भ वोल्टेज 2.5V → 4
पिन फ़ंक्शनः 1 (+5V), 2 (GND), 3 (सिग्नल आउटपुट), 4 (संदर्भ आउटपुट)
यह सेंसर बिजली, औद्योगिक नियंत्रण और उन परिदृश्यों पर लागू होता है जिनमें माप के लिए विद्युत अलगाव की आवश्यकता होती है। इसे विभिन्न इनपुट धाराओं और आउटपुट वोल्टेज के साथ अनुकूलित किया जा सकता है।
