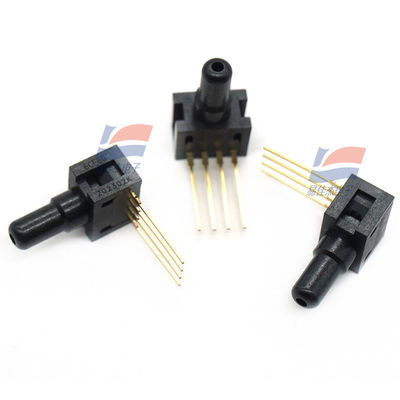

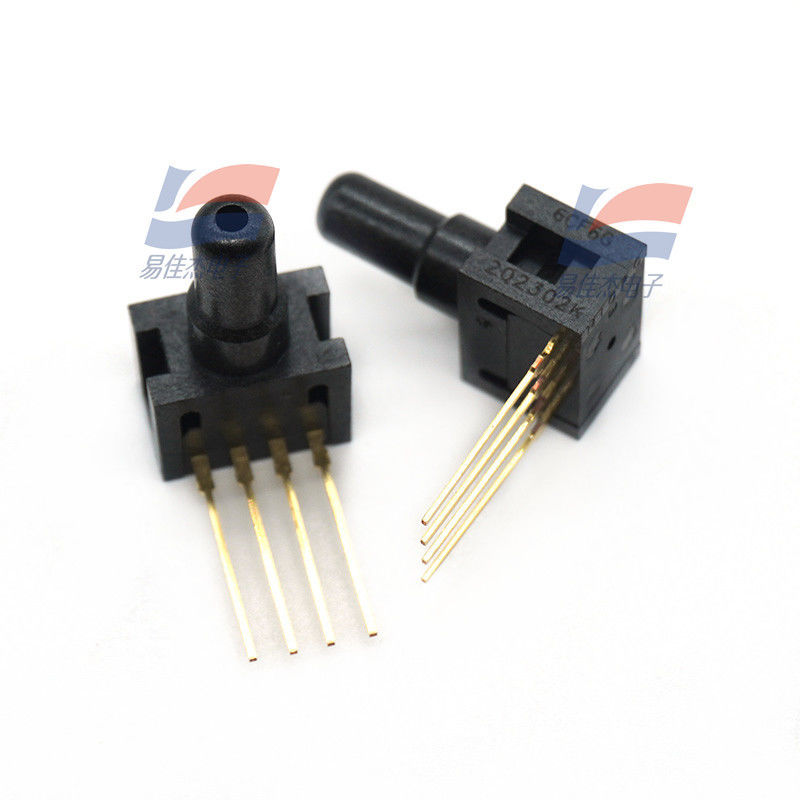

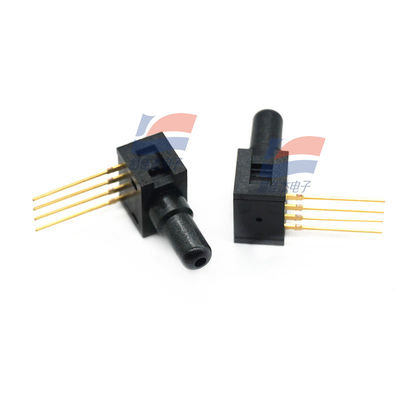

YJJ 26PCCFA6G 0Psi गेज प्रेशर सेंसर का प्रयोग चिकित्सा उपकरणों में किया जाता है

उत्पाद विवरण:

YJJ 26PCCFA6G 0Psi गेज प्रेशर सेंसर का उपयोग चिकित्सा उपकरणों में किया जाता है

विशेषताएँ:

26PC SMT प्रदर्शन विशेषताएँ (10 VDC औरplusmn;0.01 VDC उत्तेजना पर, 25 °C)

न्यूनतम। प्रकार। अधिकतम। इकाइयाँ

उत्तेजना वोल्टेज — 10.0 16.0 Vdc

प्रतिक्रिया समय — — 1.0 ms

इनपुट प्रतिरोध 5.5 k 7.5 k 11.5 k ओम

आउटपुट प्रतिरोध 1.5 k 2.5 k 3.0 k ओम

स्पैन P2>P1(1) न्यूनतम। प्रकार। अधिकतम।

0 से 1 14.7 16.7 18.7 mV

0 से 5 47 50 53 mV

0 से 15 96 100 104 mV

शून्य ऑफसेट न्यूनतम। प्रकार। अधिकतम।

0 से 1 -2.0 0 +2.0 mV

0 से 5 -2.0 0 +2.0 mV

0 से 15 -2.0 0 +2.0 mV

रैखिकता (BFSL P2>P1) प्रकार। अधिकतम।

0 से 1 — ±0.50 ±1.75 % स्पैन

0 से 5 — ±0.50 ±1.5 % स्पैन

0 से 15 — ±0.50 ±1.0 % स्पैन

शून्य शिफ्ट 25 °C से 0 °C, 25 °C से 50°C(2) प्रकार। अधिकतम।

0 से 1 — — ±1.0 mV

0 से 5 — — ±1.0 mV

0 से 15 — — ±1.0 mV

स्पैन शिफ्ट 25 °C से 0 °C, 25 °C से 50°C(2) प्रकार। अधिकतम।

0 से 1 — ±1.5 ±4.5 % स्पैन

0 से 5 — ±1.0 ±1.7 % स्पैन

0 से 15 — ±0.75 ±1.5 % स्पैन

दोहराव और हिस्टैरिसीस प्रकार। अधिकतम।

0 से 1 — ±0.2 — % स्पैन

0 से 5 — ±0.2 — % स्पैन

0 से 15 — ±0.2 — % स्पैन

ओवरप्रेशर P2>P1; P1>P2 प्रकार। अधिकतम।

0 से 1 — — 20 psi

0 से 5 — — 20 psi

0 से 15 — — 45 psi

टिप्पणियाँ:

1. स्पैन अधिकतम रेटेड ऑपरेटिंग प्रेशर पर आउटपुट और 0 psi पर आउटपुट के बीच का बीजगणितीय अंतर है।

2. तापमान त्रुटि की गणना 25 °C के संबंध में की जाती है।

विशेष विवरण

विशेषता विवरण

भंडारण तापमान -55 °C से 100 °C [-67 °F से 212 °F]

ऑपरेटिंग तापमान -40 °C से 85 °C [-40 °F से 185 °F]

मुआवजा तापमान 0 °C से 50 °C [32 °F से 122 °F]

संरेखण पिन 0,86 मिमी [0.034 इंच] व्यास के पिन पीसीबी से होकर गुजरते हैं

पोर्ट व्यास 1,88 मिमी [0.074 इंच] व्यास मानक 0,59 मिमी [0.0625 इंच] आईडी टयूबिंग का उपयोग करता है

पोर्ट ओरिएंटेशन पीसीबी के समानांतर (बोर्ड पर कम प्रोफ़ाइल)

फ़ीचर उठाओ पोर्ट कवर पर 3,18 मिमी [0.125 इंच] फ़ीचर

SMT सोल्डर · Sn 96.5 Ag 3.5 नो क्लीन फ्लक्स

· Sn 63 Pb 37 नो क्लीन फ्लक्स

SMT रिफ्लो प्रोफाइल 10 सेकंड के लिए 260 °C [500 °F] का अधिकतम पीक तापमान

मीडिया संगतता दोनों पोर्ट उन मीडिया तक सीमित हैं जो पॉलीफ्थैलामाइड के साथ संगत हैं,

फ्लोरोसिलिकोन और सिलिकॉन।

शॉक क्वालिफिकेशन 150 ग्राम तक परीक्षण किया गया

कंपन MIL-STD-202. विधि 213

(150 ग्राम आधा साइन 11 एमएस)

वजन 0.5 ग्राम [0.0176 औंस]
