उत्पाद विवरण:
|
| Rated current: | 200A (rms value of AC) | Measurement range: | 0 to ±400A (DC/AC peak) |
|---|---|---|---|
| Simulated output current: | 50A results in an output of 100mA | Turn ratio: | 1/200 |
| Accuracy: | ±0.75% at 25℃ | Operating temperature rang: | -40 to 85 degrees Celsius |
| Storage temperature range: | -40 to 90℃ | Temperature drift: | 0 - 70℃ better than ±0.60mA |
| प्रमुखता देना: | बंद-लूप सेंसर वर्तमान चुंबकीय मुआवजा,वारंटी के साथ वर्तमान सेंसर,YJJ CSNS200M वर्तमान सेंसर |
||
उत्पाद का वर्णन:

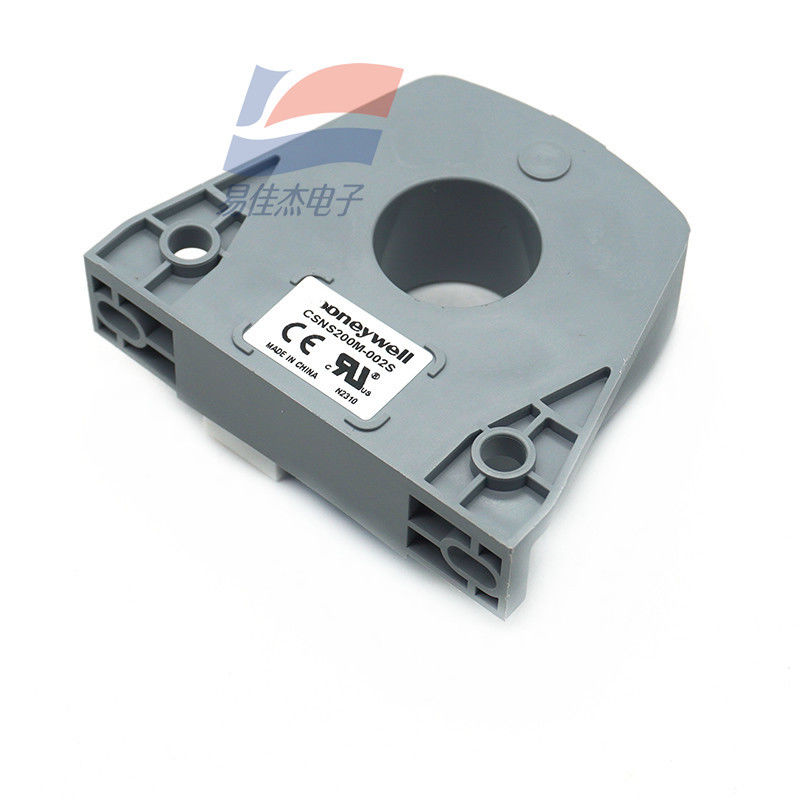

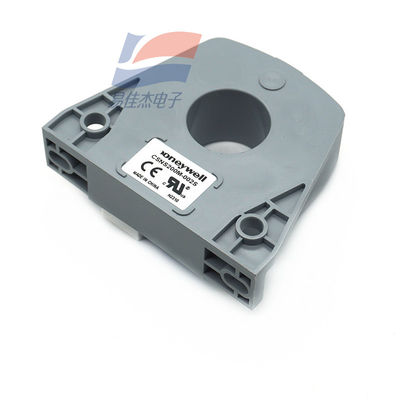

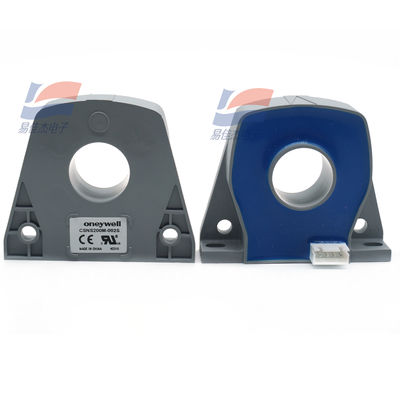

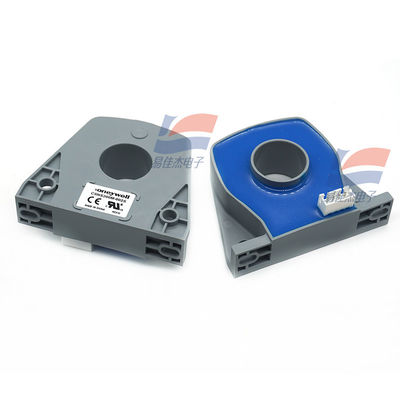

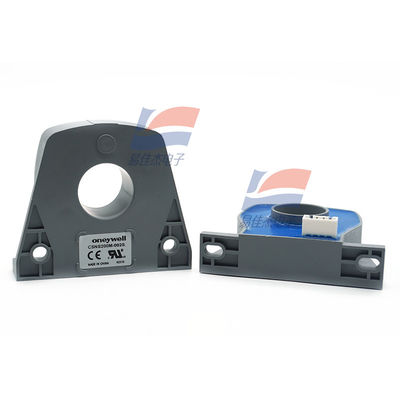

YJJ CSNS200M-002S चुंबकीय मुआवजा सिद्धांत बंद-लूप वर्तमान सेंसर
विशेषताएं:
CSNS200M-002S क्लोज्ड-लूप करंट सेंसर माप उपकरण, मुख्य पैरामीटर निम्नलिखित हैं:
मुख्य मापदंड
नामित धाराः 200A (एसी का आरएमएस मूल्य)
माप सीमाः 0 से ± 400A (DC/AC पीक)
सिमुलेटेड आउटपुट करंटः 50A से 100mA का आउटपुट मिलता है
मोड़ अनुपातः 1/200
सटीकताः 25°C पर ±0.75%
विद्युत आपूर्ति और विद्युत विशेषताएं
विद्युत आपूर्ति वोल्टेजः ±12 से 18 वीडीसी (±5%)
प्राथमिक/द्वितीय विद्युत इन्सुलेशन: 6 kVrms / 50 kHz / 1 मिनट
पर्यावरणीय और यांत्रिक विशेषताएं
परिचालन तापमान सीमाः -40 से 85 डिग्री सेल्सियस
भंडारण तापमान सीमाः -40 से 90°C
बिजली की खपतः 20mA (आउटपुट करंट सहित)
शैल: इन्सुलेटिंग प्लास्टिक सामग्री
कनेक्शन का रूप: प्राथमिक छिद्रण, द्वितीयक 4-पिन कनेक्टर
गतिशील प्रदर्शन
शून्य ऑफसेट करंटः 25°C पर ±0.30mA से बेहतर
तापमान बहावः 0 से 70°C ±0.60mA से बेहतर
रैखिकताः ±0.20% से बेहतर
प्रतिक्रिया समय: 500 एनएस से बेहतर
बैंडविड्थ: डीसी से 150 kHz तक
dl/dT ठीक से निम्नानुसार हैः 100A/μs से बेहतर रेटेड करंट (In) : 200a.t आरएमएस (नाम मूल्य)
माप सीमाः 0~ 400a. t ((DC~AC पीक)
मापा प्रतिरोध (70 °C): Rm min Rm Max
18 वोल्ट के साथ, 200 ए.टी. पर अधिकतमः 20 ओम 140 ओम
18 वोल्ट के साथ, 400 ए.टी. अधिकतमः 20 ओम, 50 ओम
एनालॉग आउटपुट करंट (200A पर): 100mA
मोड़ का अनुपातः 1/2000
परिशुद्धता (25 °C): प्लस या माइनस 0.75% से अधिक
बिजली आपूर्ति वोल्टेजः 12~18VDC ((1V)
विद्युत इन्सुलेशनः 6KVrms/50KHz/1 मिनट
विनिर्देशः
| माप सीमा | 0 से ±200A (DC/AC पीक) |
| एनालॉग आउटपुट करंट | 50A पर 100mA |
| मोड़ अनुपात | 1/2000 |
| विद्युत आपूर्ति वोल्टेज | ±12 से 18 वीडीसी (±5%) |
