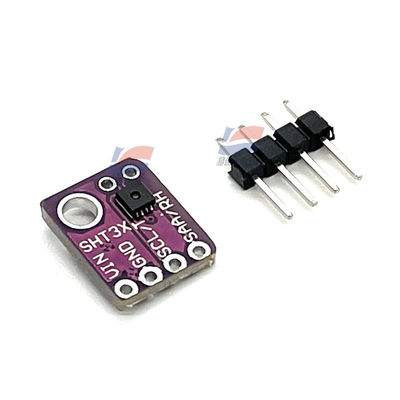

YJJ SHT31-DIS-B2.5KS GY-SHT31-D तापमान और आर्द्रता सेंसर जांच मॉड्यूल मॉड्यूल हवा I2C IIC संचार के लिए

उत्पाद विवरण:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D तापमान और आर्द्रता सेंसर जांच मॉड्यूल एयर I2C IIC संचार के लिए

विशेषताएँ:

SHT31 आर्द्रता और तापमान सेंसर के मुख्य पैरामीटर इस प्रकार हैं:

मुख्य पैरामीटर

‌आर्द्रता माप सीमा‌: 0%-100% RH

‌तापमान माप सीमा‌: -40℃ - 125℃

‌आर्द्रता माप सटीकता‌: ±2% RH

‌तापमान माप सटीकता‌: ±0.2℃

‌ऑपरेटिंग वोल्टेज‌: 2.15V - 5.5V

‌ऑपरेटिंग करंट‌: < 1.5mA

‌संचार इंटरफ़ेस‌: I2C

‌पैकेज का आकार‌: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

विस्तार फ़ंक्शन

अलार्म मोड: अत्यधिक तापमान और आर्द्रता अलार्म का समर्थन करता है। इन अलार्म को सॉफ़्टवेयर या हार्डवेयर रीसेट फ़ंक्शन के माध्यम से रीसेट किया जा सकता है।

एंटी-इंटरफेरेंस क्षमता: पीई सामग्री आवरण। उच्च तापमान वाले वातावरण (> 80℃) से बचने की सलाह दी जाती है।

प्रतिक्रिया समय: आर्द्रता माप में लगभग 8 सेकंड लगते हैं।

ध्यान देने योग्य बातें

वास्तविक उपयोग में, सेंसर की कार्य तापमान सीमा पर ध्यान देना और अनुशंसित सीमा से अधिक होने से बचना आवश्यक है।

कनेक्शन के दौरान, I2C पते और क्लॉक लाइन/डेटा लाइन के कॉन्फ़िगरेशन का मिलान करना आवश्यक है।

SHT31 चिप में आठ पिन हैं:

पिन नाम टिप्पणियाँ

1 SDA डेटा पिन, इनपुट/आउटपुट

2 ADDR पता पिन, दर्ज करें

3 ALENT अलार्म पिन, आउटपुट; उपयोग में न होने पर निलंबित

SCL क्लॉक पिन, इनपुट/आउटपुट

5 VDD पावर पिन, इनपुट

6 nRESET रीसेट पिन, निम्न स्तर मान्य, इनपुट

7 R बेकार पिन, ग्राउंड

8 VSS ग्राउंड पिन

दोहराव SHT30 के माप समय और इसलिए सेंसर की ऊर्जा खपत को प्रभावित करता है।

ADDR पिन के वोल्टेज को बदलकर सेंसर का पता बदल दिया जाता है। डिफ़ॉल्ट पता तब होता है जब ADDR VSS (0X44) से जुड़ता है, जिसे 0X45 में बदला जा सकता है। पिन के विवरण के लिए, कृपया डेटा मैनुअल देखें।
