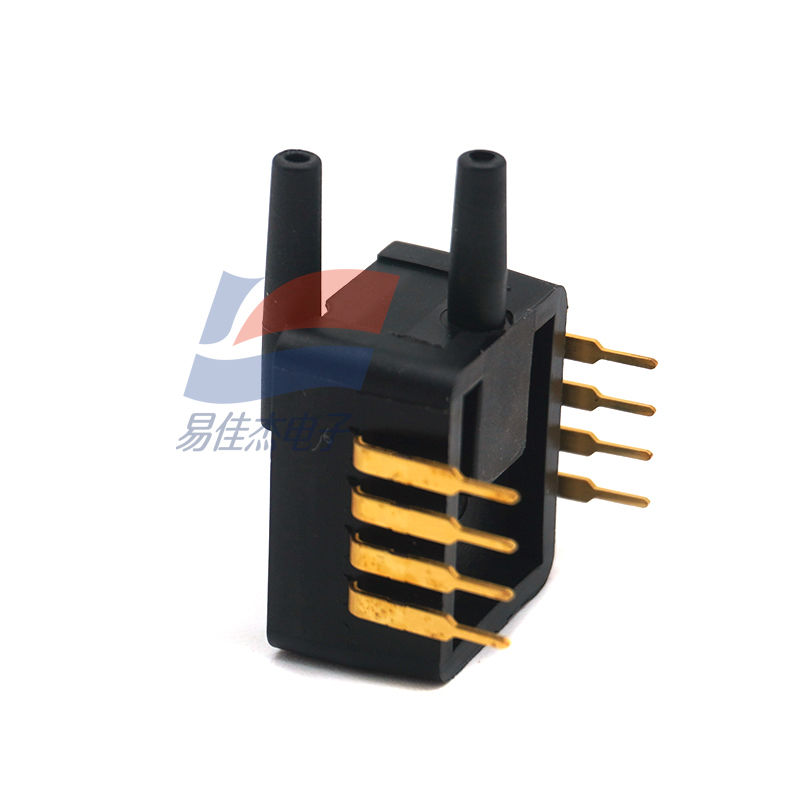

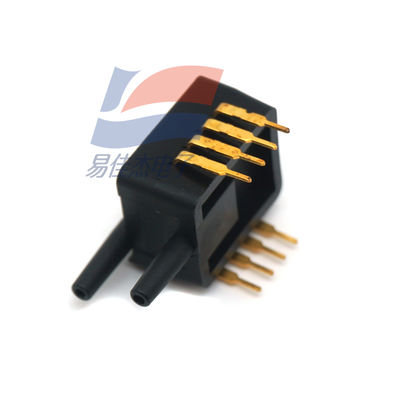

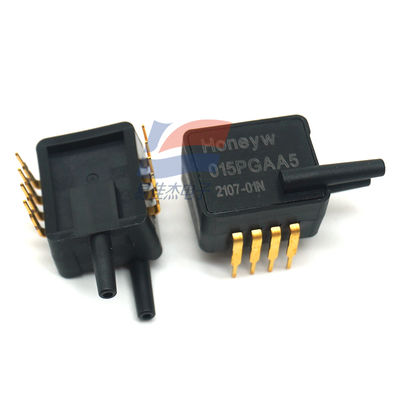

YJJ ASDXACX030PAAA5 आंतरिक वैक्यूम संदर्भ निरपेक्ष दबाव 30Psi सिलिकॉन प्रेशर सेंसर

उत्पाद का वर्णन:

YJJ ASDXACX030PAAA5 आंतरिक वैक्यूम संदर्भ पूर्ण दबाव 30Psi सिलिकॉन दबाव सेंसर

विशेषताएं:

एएसडीएक्स श्रृंखला, एनालॉग आउटपुट, प्रवर्धन, पूर्ण दबाव, 30 पीएसआई, एसी दबाव इंटरफ़ेस, डीआईपी, 10% से 90% कैलिब्रेशन, 5.0 वीडीसी बिजली की आपूर्ति।

एएसडीएक्स श्रृंखला सिलिकॉन दबाव सेंसर हैं, 2 निर्दिष्ट पूर्ण सीमा दबाव स्पैन और तापमान सीमाओं के भीतर दबाव रीडिंग के लिए आईसी या एसपीआई डिजिटल इंटरफेस प्रदान करते हैं।

एएसडीएक्स सीरीज़ में व्यापक कैलिब्रेशन और सेंसर शून्य, संवेदनशीलता, तापमान प्रभाव और गैर-रैखिक तापमान मुआवजे के लिए सर्किट बोर्डों पर मालिकाना एकीकृत सर्किट का उपयोग किया जाता है।कैलिब्रेटेड दबाव आउटपुट लगभग 1 kHz की दर से अद्यतन किया जाता है.

0 से 85 डिग्री सेल्सियस [32 से 185 डिग्री फ़ारेनहाइट] में कैलिब्रेशन मानक एएसडीएक्स श्रृंखला के तापमान सीमा। सेंसर को 3.3 वीडीसी या 5.0 वीडीसी की एकल बिजली आपूर्ति पर काम करने के लिए डिज़ाइन किया गया है।

इन सेंसरों का उपयोग पूर्ण, अंतर और गेज दबावों को मापने के लिए किया जा सकता है।निरपेक्ष दबाव सेंसर अपने आंतरिक संदर्भ मूल्य के रूप में वैक्यूम दबाव का उपयोग करता है और इसके आउटपुट मूल्य निरपेक्ष दबाव के आनुपातिक हैअंतर दबाव सेंसर प्रेरक ढाल के दोनों ओर दबाव लगाने की अनुमति देते हैं।गेज दबाव सेंसर वायुमंडलीय दबाव को संदर्भ के रूप में लेता है और वायुमंडलीय दबाव अंतर के आनुपातिक आउटपुट मान प्रदान करता है.

एएसडीएक्स श्रृंखला सेंसर गैर संक्षारक और गैर आयनिक कार्य द्रवों जैसे हवा और सूखी गैसों में उपयोग के लिए हैं। सभी उत्पादों को आईएसओ 9001 मानक के अनुसार डिजाइन और निर्मित किया गया है।

उत्पाद की विशेषताएं

आउटपुट विकल्पः 14-बिट नंबर I2C या SPI के साथ संगत

एएसआईसी समायोजन सटीकता और तापमान मुआवजे के 0 ° से 85 ° C [32 ° फारेनहाइट से 185 ° फारेनहाइट] तापमान सीमा में

कम कार्यरत वोल्टेज

पूर्ण, अंतर और गेज दबावों का प्रकार

दबाव 10 inH2O से 5 psi तक होता है

InH2O, psi, mbar, bar और kPa का उपयोग मानक कैलिब्रेशन के लिए किया जाता है

कुल त्रुटि बैंड पूर्ण सीमा पर 2.0% FSS है

RoHS मानक के अनुरूप

विनिर्देशः
