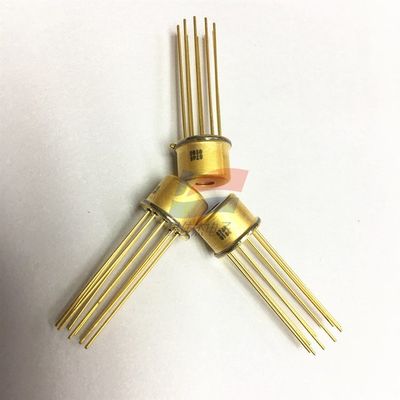

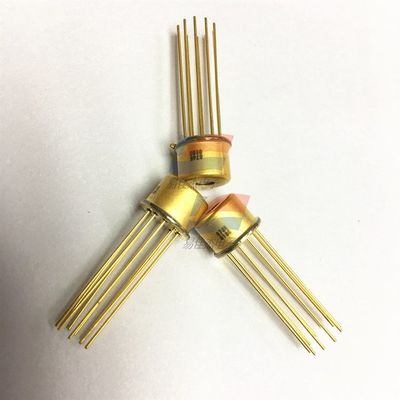

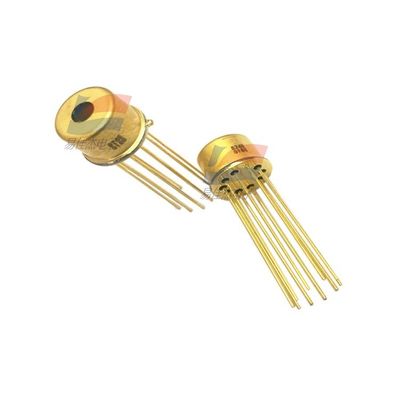

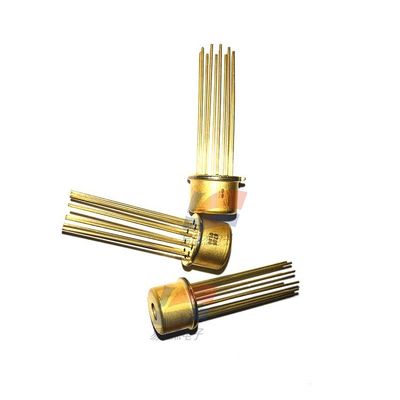

YJJ S8745-01 S8746-01 सिलिकॉन फोटोडायोड्स विद प्रीएम्प्लीफायर का उपयोग कम रोशनी के मापन के लिए किया जाता है

उत्पाद विवरण:

YJJ S8745-01 S8746-01 सिलिकॉन फोटोडायोड्स प्रीएम्प्लीफायर के साथ कम रोशनी माप के लिए उपयोग किए जाते हैं

विशेषताएँ:

फोटोडायोड और प्रीएम्प्लीफायर को फीडबैक प्रतिरोधों और कैपेसिटर के साथ एकीकृत किया गया है।

यह एक कम-शोर सेंसर है, जिसमें एक सिलिकॉन फोटोडायोड, एक ऑपरेशनल एम्पलीफायर, फीडबैक प्रतिरोधक और कैपेसिटर शामिल हैं, जो सभी एक छोटे पैकेज में एकीकृत हैं। बस इसे बिजली आपूर्ति से जोड़कर, इसका उपयोग कम रोशनी माप के लिए किया जा सकता है, जैसे विश्लेषणात्मक उपकरणों और मापने वाले उपकरणों में। फोटोडायोड की प्रकाश-प्राप्त करने वाली सतह आंतरिक रूप से GND टर्मिनल से जुड़ी होती है, जिससे यह EMC शोर के प्रति अत्यधिक प्रतिरोधी हो जाता है।

विशेषताएँ
- कम-शक्ति FET इनपुट ऑपरेशनल एम्पलीफायर का उपयोग करें
- बिल्ट-इन Rf = 1 GΩ और Cf = 5 pF
- बाहरी रूप से जुड़े प्रतिरोधों के माध्यम से चर लाभ प्राप्त करें
- कम शोर, कम NEP
- परिरक्षण प्रभाव के साथ एन्कैप्सुलेटेड
- EMC शोर के प्रति अत्यधिक प्रतिरोधी विस्तृत पैरामीटर
प्रकाश-उत्सर्जक सतह: 2.4 × 2.4 मिमी
पैकेज: धातु
पैकेज प्रकार: TO-5
शीतलन: गैर-शीतलन प्रकार
रिवर्स वोल्टेज (अधिकतम मान): 20 V
स्पेक्ट्रल प्रतिक्रिया रेंज: 190 से 1100 nm
अधिकतम संवेदनशीलता तरंग दैर्ध्य (विशिष्ट मान): 960 nm
शोर समतुल्य शक्ति (विशिष्ट मान): 11.0 × 10-15 W/Hz1/2
माप की स्थिति: विशिष्ट मान: Ta = 25°C, VCC = ±15V, RL = 1MΩ, फोटोग्राफिक संवेदनशीलता: λ = λp, शोर समतुल्य शक्ति: λ = λp, f = 10Hz, जब तक कि अन्यथा निर्दिष्ट न हो
