S8745-01 सटीक विश्लेषणात्मक उपकरणों, औद्योगिक मापन उपकरणों के लिए इन्फ्रारेड फोटोइलेक्ट्रिक सेंसर

             S8745-01 सटीक विश्लेषणात्मक उपकरणों, औद्योगिक माप उपकरणों के लिए इन्फ्रारेड फोटोइलेक्ट्रिक सेंसर

1. अनुप्रयोग क्षेत्र:

• सटीक विश्लेषणात्मक उपकरण: कमजोर प्रकाश संकेत का पता लगाने के लिए पराबैंगनी (यूवी) - निकट - इन्फ्रारेड (एनआईआर) स्पेक्ट्रोमीटर, क्रोमैटोग्राफ और फोटोमीटर जैसे उपकरणों में उपयोग किया जाता है। यह यूवी - एनआईआर स्पेक्ट्रम में प्रकाश अवशोषण, उत्सर्जन या संचरण की सटीक माप को सक्षम बनाता है, जो रसायन विज्ञान, जीव विज्ञान और पर्यावरण विज्ञान जैसे क्षेत्रों में मात्रात्मक विश्लेषण का समर्थन करता है।
• औद्योगिक माप उपकरण: फिल्म की मोटाई, सतह परावर्तकता, या सामग्री संरचना जैसे मापदंडों की निगरानी के लिए औद्योगिक सेंसर में एकीकृत। इसका कम शोर और उच्च संवेदनशीलता सूक्ष्म प्रकाश विविधताओं का सटीक पता लगाने की अनुमति देती है, जो विनिर्माण प्रक्रियाओं (जैसे, अर्धचालक वेफर निरीक्षण, कोटिंग मोटाई माप) में गुणवत्ता नियंत्रण सुनिश्चित करती है।
• चिकित्सा नैदानिक ​​उपकरण: इम्यूनोएसे, नैदानिक ​​रसायन विज्ञान विश्लेषक, या गैर-इनवेसिव रक्त ग्लूकोज मॉनिटर जैसे चिकित्सा उपकरणों में लागू। यह जैव रासायनिक प्रतिक्रियाओं से कमजोर ऑप्टिकल संकेतों का पता लगा सकता है, जिससे बीमारी के निदान और स्वास्थ्य निगरानी के लिए बायोमार्कर या अन्य विश्लेषकों की सटीक मात्रा निर्धारित की जा सकती है।
• पर्यावरण निगरानी उपकरण: वायु गुणवत्ता (जैसे, ऑप्टिकल अवशोषण के माध्यम से ट्रेस गैसों का पता लगाना), जल गुणवत्ता (जैसे, प्रदूषक सांद्रता का विश्लेषण), या सौर विकिरण को मापने के लिए उपकरणों में उपयोग किया जाता है। इसकी विस्तृत वर्णक्रमीय प्रतिक्रिया (190–1100 एनएम) और कम शोर समतुल्य शक्ति (एनईपी) इसे कमजोर पर्यावरणीय प्रकाश संकेतों को पकड़ने के लिए उपयुक्त बनाती है।
• एयरोस्पेस और वैज्ञानिक अनुसंधान: अंतरिक्ष विकिरण का पता लगाने या वायुमंडलीय रिमोट सेंसिंग के लिए एयरोस्पेस सेंसर में, साथ ही प्रकाश-पदार्थ अंतःक्रियाओं, क्वांटम प्रकाशिकी, या कम-प्रकाश भौतिकी प्रयोगों का अध्ययन करने के लिए प्रयोगशाला अनुसंधान सेटअप में नियोजित।

2. मुख्य विशेषताएं:

• विस्तृत वर्णक्रमीय प्रतिक्रिया: 190–1100 एनएम (पराबैंगनी से निकट - इन्फ्रारेड) की एक विस्तृत तरंग दैर्ध्य सीमा को कवर करता है, जो इसे कई ऑप्टिकल बैंड में पता लगाने की आवश्यकता वाले अनुप्रयोगों के लिए बहुमुखी बनाता है।
• अल्ट्रा - लो नॉइज़ परफॉर्मेंस: 11×10−15 का एक विशिष्ट नॉइज़ इक्विवेलेंट पावर (एनईपी) हैडब्ल्यू/हर्ट्ज1/2, पृष्ठभूमि शोर को कम करना और कमजोर प्रकाश का पता लगाने के लिए उच्च सिग्नल-टू-शोर अनुपात (एसएनआर) सुनिश्चित करना।
• एकीकृत उच्च - प्रदर्शन घटक: एक अंतर्निहित प्रतिक्रिया प्रतिरोधक (आरएफ​=1जीΩ) और संधारित्र (सीएफ​=5पीएफ), साथ ही एक कम - पावर एफईटी इनपुट ऑपरेशनल एम्पलीफायर के साथ आता है। यह एकीकरण सर्किट डिजाइन को सरल करता है, बाहरी घटक गणना को कम करता है, और स्थिर सिग्नल प्रवर्धन सुनिश्चित करता है।

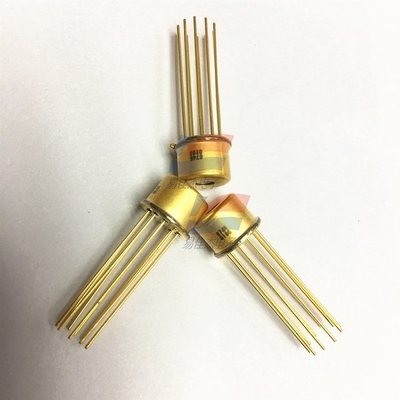

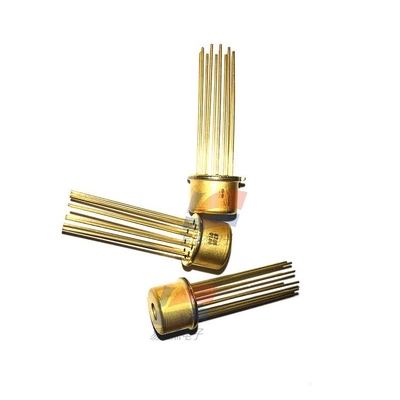

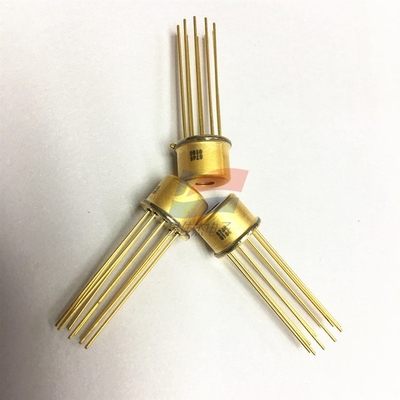

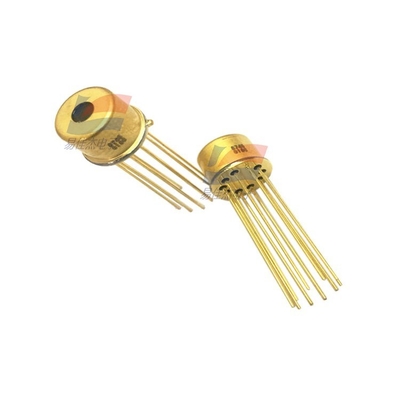

• कॉम्पैक्ट और शील्डेड पैकेज: एक छोटे टीओ - 5 धातु पैकेज में एक क्वार्ट्ज विंडो के साथ रखा गया है। धातु पैकेज प्रभावी विद्युत चुम्बकीय संगतता (ईएमसी) परिरक्षण प्रदान करता है, जबकि क्वार्ट्ज विंडो सेंसर के वर्णक्रमीय रेंज में उच्च संचरण प्रदान करता है - अंतरिक्ष-बाधित अनुप्रयोगों के लिए आदर्श।
• उच्च ईएमसी शोर प्रतिरोध: प्रकाश-संवेदनशील सतह को GND टर्मिनल से जोड़ा जाता है, जो विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के प्रतिरोध को बढ़ाता है। यह शोरगुल वाले औद्योगिक या इलेक्ट्रॉनिक वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
• लचीला लाभ समायोजन: एक बाहरी प्रतिरोधक जोड़कर चर लाभ प्राप्त किया जा सकता है, जिससे उपयोगकर्ता सेंसर के आउटपुट को विशिष्ट अनुप्रयोग आवश्यकताओं (जैसे, विभिन्न प्रकाश तीव्रता श्रेणियों के लिए संवेदनशीलता को समायोजित करना) के अनुरूप बना सकते हैं।
• बड़ा प्रकाशसंवेदी क्षेत्र: 2.4×2.4 मिमी प्रकाशसंवेदी क्षेत्र का दावा करता है, जो प्रकाश संग्रह दक्षता को बढ़ाता है और बिखरे हुए या कम - तीव्रता वाले प्रकाश स्रोतों के लिए पता लगाने की सटीकता में सुधार करता है।
