उत्पाद विवरण:
|
| पैकेज प्रकार: | 8-पिन एलजीए (2.0 × 2.5 × 0.95 मिमी) | ऑपरेटिंग वोल्टेज: | 1.71V से 3.6V तक |
|---|---|---|---|
| संचार इंटरफेस: | I, C (डिफ़ॉल्ट पता 0x76/0x77) | बिजली की खपत: | 2.7 μA |
| दबाव सीमा: | 300 - 1100 एचपीए | पूर्ण सटीकता: | ± 1 एचपीए |
| प्रमुखता देना: | BMP280 digital pressure sensor,ultra-low power barometric sensor,meteorology pressure sensor module |
||
उत्पाद विवरण:

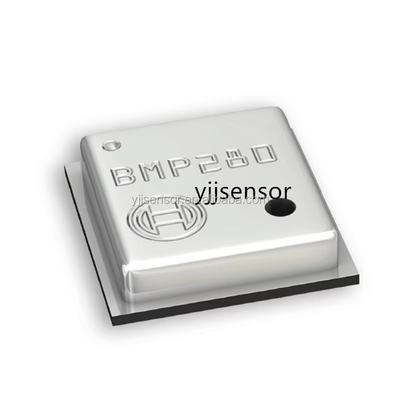

YJJ BMP280 अल्ट्रा-लो पावर डिजिटल बैरोमेट्रिक प्रेशर सेंसर का उपयोग मौसम विज्ञान के क्षेत्र में किया जाता है
विशेषताएं:
BMP280 मोबाइल अनुप्रयोगों के लिए डिज़ाइन किया गया एक पूर्ण दबाव सेंसर है। सेंसर मॉड्यूल को अत्यंत कॉम्पैक्ट पैकेज में पैक किया गया है। इसका छोटा आकार और कम बिजली की खपत इसे मोबाइल फोन, जीपीएस मॉड्यूल या घड़ियों जैसे बैटरी से चलने वाले उपकरणों में लागू करने की अनुमति देती है।
अपने पूर्ववर्ती, BMP180 की तरह, BMP280 उच्च सटीकता और रैखिकता के साथ-साथ दीर्घकालिक स्थिरता और उच्च EMC मजबूती के साथ सिद्ध पीज़ोरेसिस्टिव दबाव सेंसर तकनीक पर आधारित है। कई डिवाइस ऑपरेशन विकल्प बिजली की खपत, रिज़ॉल्यूशन और फ़िल्टर प्रदर्शन को अनुकूलित करने के लिए उच्चतम लचीलापन प्रदान करते हैं। डेवलपर्स को डिज़ाइन को यथासंभव सरल बनाने के लिए परीक्षण किए गए डिफ़ॉल्ट (जैसे उपयोग के मामले) का एक सेट प्रदान किया जाता है।
आवेदन
- उन्नत जीपीएस नेविगेशन (जैसे, समय सुधार, डेड रेकनिंग, ढलान का पता लगाना)
- इनडोर नेविगेशन (मंजिल का पता लगाना, लिफ्ट का पता लगाना)
- आउटडोर नेविगेशन, अवकाश और खेल अनुप्रयोग
- मौसम का पूर्वानुमान
- स्वास्थ्य सेवा अनुप्रयोग (जैसे स्पाइरोमेट्री)
- ऊर्ध्वाधर गति संकेतक (जैसे, चढ़ाई/गिरावट की गति)
पिन विवरण:
पिन1: VCC (3.3v बिजली की आपूर्ति)
पिन2: GND
पिन3: SCL (I2C संचार मोड क्लॉक सिग्नल)
पिन4: SDA (I2C संचार मोड डेटा सिग्नल)
पिन5: CSB (SPI संचार मोड में प्रयुक्त पिन, इस बार उपयोग नहीं किया गया, निलंबित किया जा सकता है)
पिन6: SDO (सेंसर पता नियंत्रण बिट, जब GND से जुड़ा हो, I2C में डिवाइस पता 0xEC है, और उच्च स्तर 0xEC+ 1 है, इस बार GND से जुड़ा है)
सेंसर परीक्षण सीमा:
तापमान: - 45 ℃ ~ + 85 ℃
वायुमंडलीय दबाव: 0~20000hPa (hpa)
मुख्य माप मोड:
स्लीप मोड: जब करंट uA के स्तर तक पहुँचता है, तो विशिष्ट मान 0.1ua और अधिकतम मान 0.3ua होता है। सभी मापन कार्य बंद हो जाते हैं।
सामान्य मोड: सामान्य संचालन, प्रासंगिक कार्य अंतराल समय को रजिस्टर के माध्यम से नियंत्रित किया जा सकता है।
फोर्सड मोड: मुख्य नियंत्रण एक संग्रह कमांड शुरू करता है, सेंसर एक सिग्नल एकत्र करता है, और फिर अगली जागृति की प्रतीक्षा करते हुए स्लीप मोड में प्रवेश करता है (इस बार यह बेकार है)।
BMP280 सेंसर में सभी रजिस्टर और उनके पते नीचे दिखाए गए हैं। अधिक विवरण के लिए डेटा मैनुअल देखें।
विनिर्देश:
| दस्तावेज़ संशोधन | 1.19 |
| दस्तावेज़ जारी करने की तिथि | 8 जनवरी, 2020 |
| दस्तावेज़ संख्या | BST-BMP280-DS001-19 |
| दबाव सीमा | 300 ... 1100 hPa |
