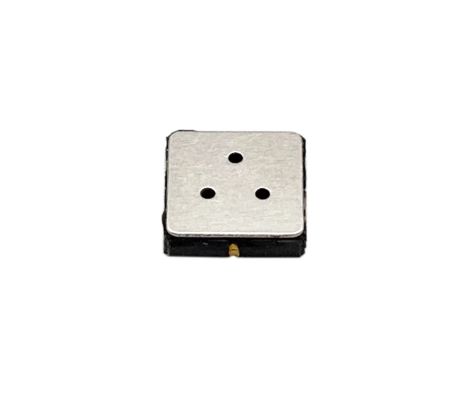

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS VOC गैस सेंसर उच्च संवेदनशीलता कम बिजली की खपत वायु गुणवत्ता सेंसर

सामान्य परिचय:

एसएमडी 1013 एक एमईएमएस (माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम) अर्धचालक गैस सेंसर है, जिसे उच्च परिशुद्धता प्रौद्योगिकी के साथ डिज़ाइन किया गया है। यह सिरेमिक रूप में पैक किया गया है,आंतरिक संवेदनशील घटकों के लिए अच्छी सुरक्षा और स्थिरता प्रदान करनायह सेंसर शराब, धुआं, फॉर्मल्डेहाइड आदि सहित विभिन्न गैसों का पता लगाने में सक्षम है, जिससे यह पर्यावरण निगरानी, सुरक्षा का पता लगाने,और औद्योगिक प्रक्रिया नियंत्रण.

तकनीकी विनिर्देश:

• पता लगाया गया गैस और एकाग्रता सीमाः
  • सेंसर 0 से 100 पीपीएम तक एकाग्रता सीमा के भीतर इथेनॉल का पता लगा सकता है।जो इसे विभिन्न गैस-खोज परिदृश्यों के लिए एक बहुमुखी विकल्प बनाता है।.
  • इथेनॉल का पता लगाने के लिए संकल्प 0.2 पीपीएम है, जिससे निम्न स्तर के इथेनॉल सांद्रता का सटीक माप संभव होता है।
• विद्युत मापदंडः
  • सर्किट वोल्टेज (Vc): यह ≤5V या 3.3V DC के सर्किट वोल्टेज के तहत काम कर सकता है, जो विभिन्न सर्किट डिजाइनों में लचीलापन प्रदान करता है।
  • हीटिंग वोल्टेज (Vh): आवश्यक हीटिंग वोल्टेज 1.6 ± 0.1 V है, जो या तो AC या DC हो सकता है।यह हीटिंग सेंसर के अंदर सेमीकंडक्टर सामग्री को सक्रिय करने के लिए महत्वपूर्ण है ताकि इसके गैस-संवेदन प्रदर्शन में सुधार हो सके.
  • भार प्रतिरोध (RL): भार प्रतिरोध समायोज्य है, और विशिष्ट मूल्य वितरण रिपोर्ट के अधीन है।यह समायोज्यता उपयोगकर्ताओं को उनके विशिष्ट सर्किट आवश्यकताओं के अनुसार सेंसर के आउटपुट को अनुकूलित करने में सक्षम बनाता है.
  • ताप प्रतिरोध (Rh): कमरे के तापमान पर, ताप प्रतिरोध 45 ± 3 Ω के रूप में मापा जाता है।
  • हीटिंग पावर खपत (Ph): हीटिंग पावर खपत ≤30 mW है, जो हीटिंग प्रक्रिया के लिए अपेक्षाकृत कम बिजली खपत का संकेत देती है।
  • संवेदनशील शरीर प्रतिरोध (Rs): जब हवा में परीक्षण किया जाता है, तो संवेदनशील शरीर प्रतिरोध 10 से 500 KΩ तक होता है।
• संवेदनशीलता और संबंधित मापदंडः
  • संवेदनशीलता (S): R0 (हवा में) / Rs (10ppm इथेनॉल में) के रूप में परिभाषित, SMD1013 सेंसर की संवेदनशीलता ≥ 6 है,हवा में एथेनॉल की एक छोटी मात्रा के संपर्क में आने पर प्रतिरोध में महत्वपूर्ण परिवर्तन.
  • ढलान (α): ढलान, जो विभिन्न इथेनॉल सांद्रता के संबंध में सेंसर की प्रतिक्रिया के परिवर्तन की दर को दर्शाता है, ≤0.3 (R10ppm / R1ppm इथेनॉल) है।
• परीक्षण की शर्तेंः
  • पर्यावरणीय स्थितियाँः तापमान और आर्द्रता के लिए मानक परीक्षण स्थितियाँ क्रमशः 20 ± 2 °C और 55 ± 5 % आरएच हैं।
  • सर्किट की स्थितिः मानक परीक्षण सर्किट के लिए, Vc को 5 V या 3.3 ± 0.1 V पर सेट किया जाता है और Vh 1.6 ± 0.1 V है। सटीक माप लेने से पहले आवश्यक प्रीहीटिंग समय 3 से 5 मिनट है।
• प्रतिक्रिया और वसूली का समय:
  • प्रतिक्रिया समय (T90): लक्ष्य गैस के संपर्क में आने पर सेंसर को अपने अंतिम प्रतिक्रिया मूल्य का 90% तक पहुंचने में 30 सेकंड से भी कम समय लगता है, जो अपेक्षाकृत तेजी से कार्य करने वाली विशेषता को दर्शाता है।
  • पुनर्प्राप्ति समय (T10): गैस निकाले जाने के बाद सेंसर 60 सेकंड से कम समय में अपनी प्रारंभिक स्थिति के 10% तक पुनर्प्राप्ति कर सकता है।
• सेवा जीवनः

एसएमडी1013 गैस सेंसर का सेवा जीवन ≥3 वर्ष है, जो विभिन्न अनुप्रयोगों में दीर्घकालिक विश्वसनीय संचालन सुनिश्चित करता है।

आवेदन

• घर की सुरक्षाः इसे शराब के रिसाव का पता लगाने के लिए घर की सुरक्षा प्रणालियों में एकीकृत किया जा सकता है (उदाहरण के लिए बड़ी मात्रा में शराब संग्रहीत होने वाले घरों में),साथ ही धूम्रपान और फॉर्मल्डेहाइड की उपस्थिति, जो मानव स्वास्थ्य के लिए हानिकारक हो सकता है।
• औद्योगिक सेटिंग्सः औद्योगिक वातावरण में, इसका उपयोग वायु जैसे वाष्पीकरणीय कार्बनिक यौगिकों की एकाग्रता की निगरानी के लिए किया जा सकता है,एक सुरक्षित कार्य वातावरण सुनिश्चित करने और पर्यावरण नियमों का अनुपालन करने में मदद करना.
• ऑटोमोबाइल और परिवहन: ऑटोमोबाइल क्षेत्र में आवेदन के लिए, इसका उपयोग ड्राइवर के केबिन में शराब का पता लगाने के लिए किया जा सकता है ताकि नशे में ड्राइविंग को रोका जा सके।इसे सार्वजनिक परिवहन वाहनों में कैबिन के अंदर वायु की गुणवत्ता की निगरानी के लिए लागू किया जा सकता है.
