उत्पाद विवरण:

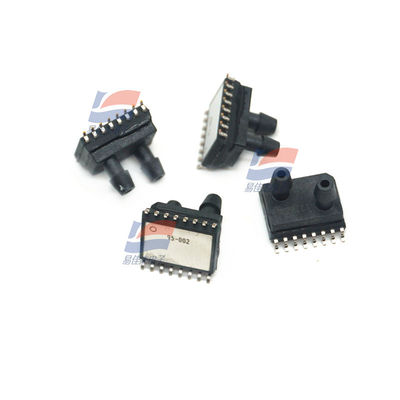

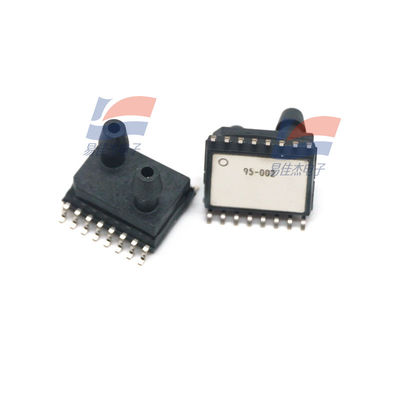

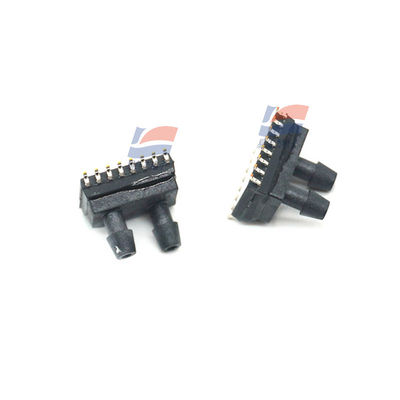

YJJ SM9541-140C-S-C-3-S प्रेशर सेंसर का उपयोग मेडिकल डायलिसिस उपकरण में किया जाता है

विशेषताएं:

एनेस्थीसिया मशीन के श्वसन मापदंडों का पता लगाना केवल पारंपरिक यांत्रिक वेंटिलेशन मोड तक सीमित है, और एनेस्थीसिया मशीन के एक प्रमुख घटक, प्रेशर सेंसर का चयन बहुत महत्वपूर्ण है।

एनेस्थीसिया मशीनों के लिए, रोगी के साँस लेने और छोड़ने के साथ-साथ वायु प्रवाह में दी जाने वाली गैस को सटीक रूप से मापने के लिए दबाव संवेदन भाग को बहुत संवेदनशील होने की आवश्यकता होती है। इसलिए, ऐसे सेंसर का चयन किया जाना चाहिए जो बहुत कम दरों पर विभेदक दबाव या वायु प्रवाह का पता लगा सकें। सेंसर को रोगी की साँस लेने के शिखर, या साँस लेने और छोड़ने के बीच के मोड़ बिंदु को मापने में सक्षम होना चाहिए। एक बार दबाव, वायु प्रवाह और मीडिया की आवश्यकताओं का निर्धारण हो जाने के बाद, कुल त्रुटि बैंड सहित सटीकता और स्थिरता की आवश्यकताओं पर विचार किया जाना चाहिए। छोटे, सुंदर और पोर्टेबल होने के डिजाइन कारक पर विचार करें। ग्राहक अंशांकन पर भी विचार किया जा सकता है, विशेष रूप से CPAP (निरंतर सकारात्मक वायुमार्ग दबाव) अनुप्रयोगों के लिए, ताकि रोगी के साँस लेने के पैटर्न से मेल खाने के लिए उत्पाद के प्रदर्शन को अधिकतम किया जा सके।

एनेस्थीसिया मशीन में, SM9541 प्रेशर सेंसर का उपयोग एक्सपायरेटरी वेलोसिटी, इंस्पिरेटरी वेलोसिटी, एक्सपायरेटरी प्रेशर, इंस्पिरेटरी प्रेशर, PEEP को मापने के लिए किया जा सकता है। SM9541 श्रृंखला एक सिरेमिक सब्सट्रेट पर लगी एक उच्च स्थिर पीज़ोरेसिस्टिव प्रेशर सेंसर चिप है। यह शून्य सुधार, शून्य तापमान मुआवजा और संवेदनशीलता तापमान मुआवजे के लिए सिरेमिक सब्सट्रेट पर पतली फिल्म प्रतिरोधक का उपयोग करता है। यह एक स्थिर वोल्टेज स्रोत द्वारा संचालित होता है।

SM9541 श्रृंखला एक सिरेमिक सब्सट्रेट पर लगी एक उच्च स्थिर पीज़ोरेसिस्टिव प्रेशर सेंसर चिप है। यह शून्य सुधार, शून्य तापमान मुआवजा और संवेदनशीलता तापमान मुआवजे के लिए सिरेमिक सब्सट्रेट पर पतली फिल्म प्रतिरोधक का उपयोग करता है। यह एक स्थिर वोल्टेज स्रोत द्वारा संचालित होता है। SM9541 I2C डेटा रीडिंग का समर्थन करता है और 4Mhz की बॉड दर निर्धारित कर सकता है।

1) माइक्रो प्रेशर रेंज: 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) विस्तृत तापमान मुआवजा रेंज: -5℃ से 65℃

3) सटीकता: ±1%

4) शून्य बिंदु अंशांकन और तापमान मुआवजा

5) उच्च प्रदर्शन और स्थिर सिलिकॉन चिप पैकेज

6) तालिका दबाव और विभेदक दबाव समर्थित हैं

7) I2C दबाव आउटपुट मान: 1638 से 14745

SM9541 प्रेशर सेंसर का इंटरफ़ेस I2C है और केवल दो 4.7k ओम की आवश्यकता होती है। पावर पिन पर 0.1uf फ़िल्टर कैपेसिटर की आवश्यकता होती है।

विनिर्देश:
