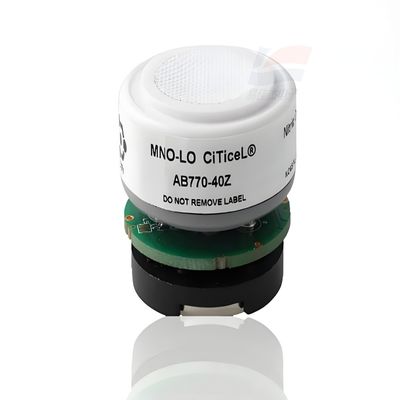

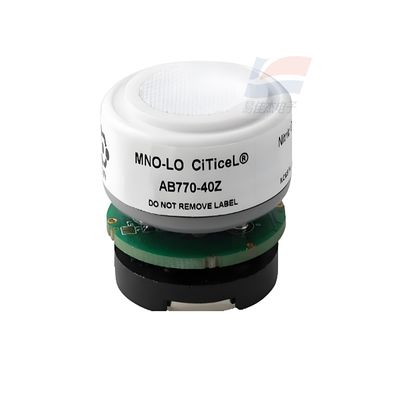

YJJ MNO-LO AB770-40Z MNOLO इलेक्ट्रोकेमिकल नाइट्रिक ऑक्साइड सेंसर अत्यधिक साँस छोड़ी गई नाइट्रिक ऑक्साइड का पता लगाता है

उत्पाद विवरण:

YJJ MNO-LO AB770-40Z MNOLO इलेक्ट्रोकेमिकल नाइट्रिक ऑक्साइड सेंसर अत्यधिक साँस छोड़ी गई नाइट्रिक ऑक्साइड का पता लगाता है

विशेषताएँ:

तकनीकी विशिष्टताएँ
माप
ऑपरेटिंग सिद्धांत 4-इलेक्ट्रोड इलेक्ट्रोकेमिकल
मापन रेंज 0-300 पीपीबी NO
अधिकतम ओवरलोड 500 पीपीबी NO
फिल्टर एसिड गैसों को हटाने के लिए
संवेदनशीलता 0.7-1.7 nAvppb (नोट देखें) 7 .17 mVb जब उपयोग किया जाता है
अनुशंसित सर्किटरी
0-100 पीपीबी NO समतुल्य
+3000 mV
<24 hours to fully stabilise
(ऑपरेटिंग सिद्धांत देखें)
NO प्रतिक्रिया रैखिक है लेकिन हो सकती है
नमी से प्रभावित हो
शून्य ऑफसेट
ऑफसेट बेसलाइन स्टार्ट-अप टाइम ओपन सर्किट रिपीटबिलिटी लाइरिटी से
विद्युत
बायस वोल्टेज | +350 mV
रैखिक क्षेत्र का +5% (ऊपर रिज़ॉल्यूशन शून्य ऑफसेट स्तर) जब उपयोग किया जाता हैअनुशंसित सर्किट्री

यांत्रिक
आवास सामग्री 20% ग्लास भरा पॉलीप्रोपाइलीन
रंग सफेद वजन 16 ग्राम (लगभग)
ओरिएंटेशन कोई भी

पर्यावरण
विशिष्ट अनुप्रयोग
ऑपरेटिंग तापमान
रेंज: निरंतर रुक-रुक कर
ऑपरेटिंग प्रेशर रेंज
ऑपरेटिंग आर्द्रता
रेंज: निरंतर रुक-रुक कर
साँस विश्लेषण
10 डिग्री सेल्सियस से 30 डिग्री सेल्सियस 0 डिग्री सेल्सियस से 35 डिग्री सेल्सियस 1 एटीएम ± 10%
25% से 75% RH गैर-संघनक
0% से 100% RH गैर-संघनक
आंतरिक सुरक्षा डेटा
1000 पीपीबी पर अधिकतम 0.1 एमए
अधिकतम ओ/सी वोल्टेज 1.3 वी
अधिकतम एस/सी करंट<1.0 ए

विषाक्तता
CiTiceLs इलेक्ट्रोकेमिकल सेंसर विभिन्न प्रकार के वातावरण और कठोर परिस्थितियों में संचालन के लिए डिज़ाइन किए गए हैं, हालांकि यह महत्वपूर्ण है कि भंडारण, उपकरणों में फिटिंग और संचालन के दौरान विलायक वाष्प की उच्च सांद्रता से बचा जाए। जब प्रिंटेड सर्किट बोर्ड (पीसीबी) के साथ सेंसर का उपयोग किया जाता है। सेंसर को फिट करने से पहले डीग्रेसिंग एजेंट का उपयोग किया जाना चाहिए, सीधे या सेंसर के पास गोंद न लगाएं क्योंकि विलायक प्लास्टिक को क्रेज़िंग कर सकता है।
क्रॉस संवेदनशीलता तालिका
जबकि CiTicels को उस गैस के लिए अत्यधिक विशिष्ट होने के लिए डिज़ाइन किया गया है जिसे वे मापने के लिए हैं, वे अभी भी विभिन्न अन्य गैसों के लिए कुछ हद तक प्रतिक्रिया करेंगे। नीचे दी गई तालिका अनन्य नहीं है और तालिका में शामिल नहीं की गई अन्य गैसें अभी भी एक सेंसर को प्रतिक्रिया करने का कारण बन सकती हैं।
महत्वपूर्ण नोट: नीचे दिखाया गया क्रॉस संवेदनशीलता डेटा उत्पाद विनिर्देश का हिस्सा नहीं बनता है और केवल मार्गदर्शन के लिए आपूर्ति की जाती है। उद्धृत मान केवल कुछ सेंसर पर किए गए परीक्षणों पर आधारित हैं और किसी भी बैच में महत्वपूर्ण भिन्नता दिखाई दे सकती है। सबसे सटीक माप के लिए, एक उपकरण का उपयोग करके जांच के तहत गैस को कैलिब्रेट किया जाना चाहिए।
गैस
नाइट्रोजन, एन.
कार्बन डाइऑक्साइड, सीओ। कार्बन मोनोऑक्साइड, सीओ
रीडिंग (पीपीबी समतुल्य)
उपयोग की गई सांद्रता

परीक्षण मानदंड: बेसलाइन गैस 50% RH NO फ़िल्टर की गई हवा क्रॉस संवेदनशील गैस 0% RH
क्रॉस संवेदनशीलता डेटा को मानक शासन (बेसलाइन 50% Rh फ़िल्टर सिलेंडर हवा, 50 और 100 पीपीबी NO @ 20% RH) के संदर्भ में गणना की गई थी। MNo-LO सेंसर पर RH के प्रभाव के कारण, क्रॉस संवेदनशीलता को 0% RH परीक्षण गैस का उपयोग करके निर्धारित किया गया है।
