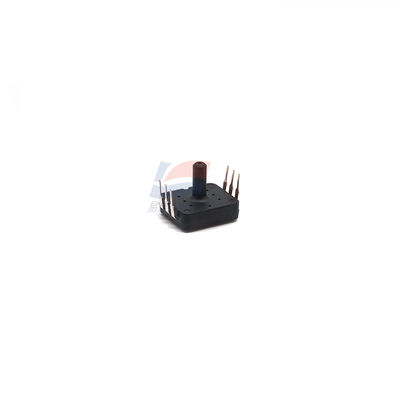

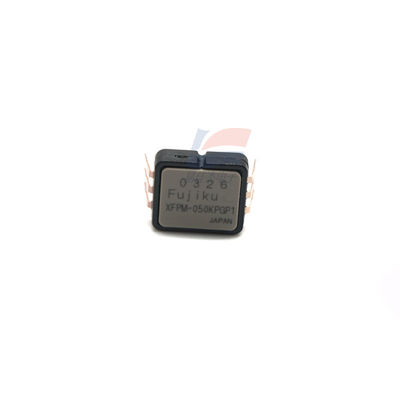

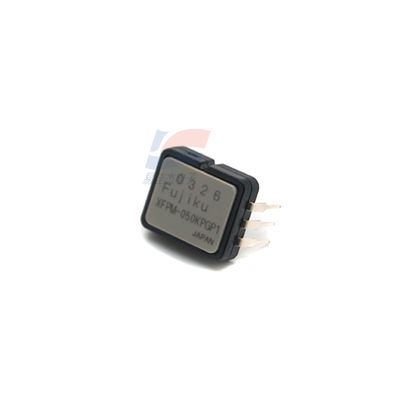

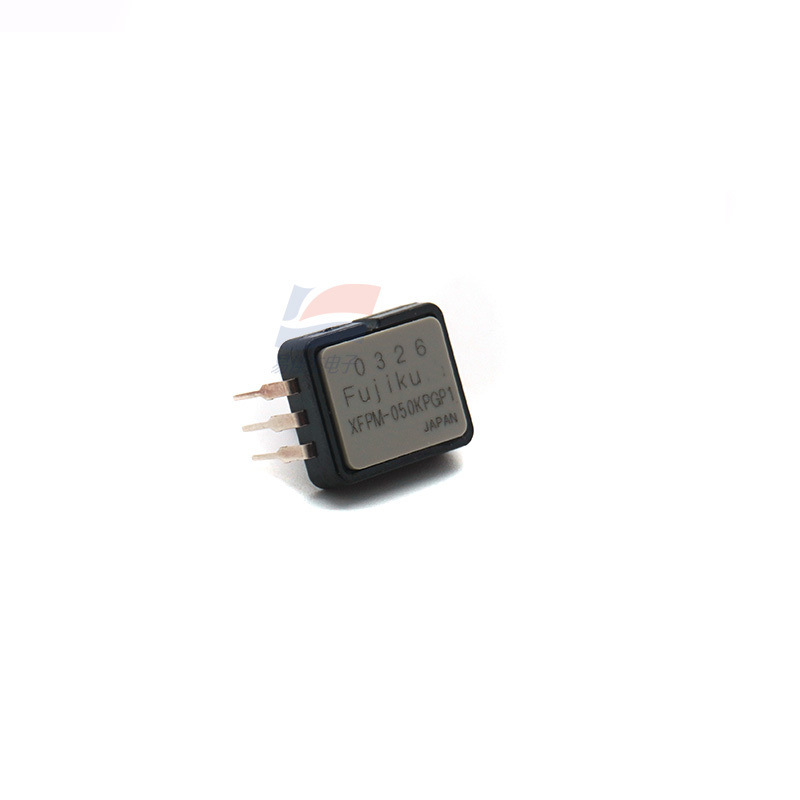

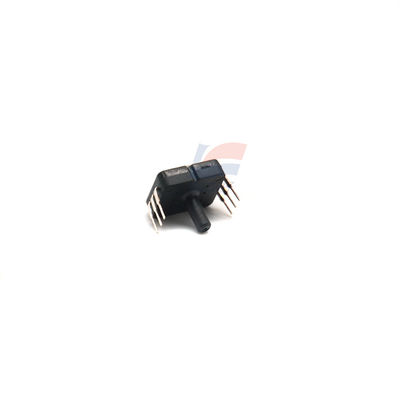

YJJ XFPM-050KPG XFPM-050KPGR औद्योगिक स्वचालन इंस्ट्रुमेंटेशन के लिए प्रेशर सेंसर

उत्पाद विवरण:

YJJ XFPM-050KPG XFPM-050KPGR औद्योगिक स्वचालन इंस्ट्रुमेंटेशन के लिए प्रेशर सेंसर

विशेषताएं:

XFPM-050KPG फुजिकुरा द्वारा निर्मित एक उच्च-सटीक पीजोरेसिस्टिव प्रेशर सेंसर है। इसमें कम बिजली की खपत और व्यापक तापमान अनुकूलन क्षमता है, और इसका व्यापक रूप से औद्योगिक नियंत्रण, चिकित्सा उपकरण और अन्य परिदृश्यों में उपयोग किया जाता है। निम्नलिखित इस सेंसर का विस्तृत पैरामीटर विवरण और उपयोग परिचय है:
I. मुख्य पैरामीटर विवरण
(1) बुनियादी प्रदर्शन पैरामीटर
मापने की सीमा: 0~7.25 psi (लगभग 0~50 kPa), जो गेज प्रेशर सेंसिंग मोड के साथ माइक्रो-प्रेशर माप श्रेणी से संबंधित है।
सटीकता-संबंधित: समग्र सटीकता ±1.5% FS (पूर्ण पैमाने), जिसमें गैर-रैखिकता, हिस्टैरिसीस, आदि शामिल हैं। व्यापक त्रुटियाँ; कुछ विनिर्देश ±0.125% FS (वैकल्पिक) जितनी कम त्रुटि सीमा के साथ उच्च सटीकता प्राप्त कर सकते हैं।
आउटपुट सिग्नल: एनालॉग वोल्टेज आउटपुट, विशिष्ट शून्य बिंदु ऑफसेट 0.2V; विभिन्न मानक आउटपुट प्रकारों (वैकल्पिक) का समर्थन करता है, जैसे 4-20mA, 0-5Vdc, 1-5Vdc, 0-10Vdc, आदि।
संवेदनशीलता: संवेदनशीलता पैरामीटर 3 है (वोल्टेज आउटपुट विशेषताओं के लिए अनुकूलित इकाई), पूर्ण-पैमाने पर आउटपुट सिग्नल दबाव परिवर्तनों के अनुरूप रैखिक रूप से होता है, जिससे सिग्नल अधिग्रहण और प्रसंस्करण की सुविधा मिलती है।
प्रतिक्रिया समय: 2000 µs (2 मिलीसेकंड), दबाव परिवर्तनों का तुरंत जवाब देने में सक्षम, गतिशील दबाव निगरानी परिदृश्यों के लिए उपयुक्त।
(2) विद्युत और बिजली खपत पैरामीटर
बिजली आपूर्ति वोल्टेज: 4.75~5.25 Vdc, 3.0V, 3.3V, 5.0Vdc बिजली आपूर्ति वोल्टेज के साथ संगत, विभिन्न उपकरण बिजली आपूर्ति आवश्यकताओं के लिए उपयुक्त।
अधिकतम करंट: 10.0 mA, कम बिजली खपत मोड (3.3Vdc) अधिकतम केवल 2 mA, बैटरी से चलने वाले उपकरणों या कम-शक्ति प्रणालियों के लिए उपयुक्त।
इंसुलेशन प्रतिरोध: 4Ω, सर्किट और लोचदार शरीर के बीच स्थिर डीसी प्रतिबाधा प्रदर्शन, विद्युत सुरक्षा सुनिश्चित करना।
(3) पर्यावरण और तापमान पैरामीटर
ऑपरेटिंग तापमान रेंज: -40℃~125℃, चरम उच्च और निम्न तापमान वातावरण के लिए उपयुक्त।
तापमान मुआवजा रेंज: 0℃~85℃, इस सीमा के भीतर, शून्य बिंदु और संवेदनशीलता बहाव को सख्ती से मुआवजा दिया जाता है, जिससे स्थिर माप सटीकता सुनिश्चित होती है।
स्थिरता: उत्कृष्ट दीर्घकालिक स्थिरता और एंटी-ड्रिफ्ट क्षमता रखता है, बहाव पैरामीटर 4 है (पूर्ण पैमाने प्रतिशत के आधार पर), दीर्घकालिक उपयोग पर अंशांकन आवृत्ति को कम करना।
(4) यांत्रिक और संरचनात्मक पैरामीटर
सामग्री और पैकेजिंग: मुख्य शरीर सामग्री स्टेनलेस स्टील है, जिसमें अच्छा इन्सुलेशन है; पैकेजिंग फॉर्म DIP-6 (दोहरी इन-लाइन पैकेज) है, चौकोर संरचना, छोटा आकार (लंबाई × चौड़ाई = 8.0mm × 8.0mm), थ्रू-होल इंस्टॉलेशन (थ्रू होल माउंट) का समर्थन करता है।
प्रेशर इंटरफ़ेस: सीधा पोर्ट, पोर्ट व्यास 3.2 मिमी, ऊंचाई 6 मिमी, मापा माध्यम पाइपलाइन के साथ कनेक्शन की सुविधा।
ओवरलोड क्षमता: ओवरलोड 7% FS की अनुमति देता है, इसमें उच्च झटके और ओवरप्रेशर सुरक्षा क्षमता है, जो सेवा जीवन का विस्तार करती है।
II. मुख्य अनुप्रयोग
औद्योगिक स्वचालन: हाइड्रोलिक/एयर सिस्टम में दबाव निगरानी, औद्योगिक मशीनरी और मशीनों में दबाव प्रतिक्रिया नियंत्रण, इंजेक्शन मोल्डिंग, स्टैम्पिंग मोल्डिंग, आदि, साथ ही पंप और कंप्रेसर की दबाव स्थिति निगरानी के लिए उपयुक्त, उत्पादन प्रक्रियाओं को अनुकूलित करने और उपकरणों के सुरक्षित संचालन को सुनिश्चित करने में मदद करता है।
चिकित्सा उपकरण: डिस्पोजेबल ब्लड प्रेशर मॉनिटर, मल्टी-पैरामीटर मॉनिटर, ब्लड सेल एनालाइजर, आदि में एम्बेडेड किया जा सकता है, मानव रक्तचाप, गैस पाइपलाइन दबाव, आदि के सटीक माप के लिए, सटीकता और स्थिरता के लिए चिकित्सा उपकरणों की सख्त आवश्यकताओं को पूरा करता है।
उपभोक्ता इलेक्ट्रॉनिक्स और घरेलू उपकरण: वाशिंग मशीन, वैक्यूम क्लीनर, इन्फ्लेशन डिवाइस, आदि जैसे घरेलू उपकरणों के लिए उपयुक्त, दबाव स्विच नियंत्रण, तरल स्तर के अप्रत्यक्ष माप (दबाव रूपांतरण के माध्यम से), आदि जैसे परिदृश्यों के लिए, उत्पाद बुद्धिमत्ता और विश्वसनीयता को बढ़ाता है। प्रयोगशाला और परीक्षण उपकरण: HVAC (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) और रेफ्रिजरेशन सिस्टम के दबाव अंशांकन और निगरानी के साथ-साथ विभिन्न वैज्ञानिक अनुसंधान प्रयोगों में माइक्रो-प्रेशर माप आवश्यकताओं के लिए उपयोग किया जाता है। यह प्रयोगशालाओं में मल्टी-वोल्टेज बिजली आपूर्ति वातावरण के साथ संगत है और स्थापित करना आसान है।
अन्य परिदृश्य: यह क्लीन रूम में दबाव निगरानी और गति उपकरण के लिए दबाव संवेदन जैसे क्षेत्रों में भी लागू होता है। व्यापक तापमान रेंज (-40℃~125℃) और कम बिजली खपत विशेषताओं के साथ, यह जटिल कार्य वातावरण के लिए उपयुक्त है।
III. उत्पाद के मुख्य लाभ
उन्नत पीजोरेसिस्टिव सेंसिंग तकनीक को अपनाता है, जिसमें उच्च सटीकता और तेज़ प्रतिक्रिया क्षमताएं हैं, मजबूत एंटी-इंटरफेरेंस क्षमता के साथ (CE EMI मानकों के अनुपालन में)।
व्यापक ऑपरेटिंग तापमान रेंज (-40℃~125℃) और तापमान मुआवजा डिजाइन, कठोर वातावरण में स्थिर माप के लिए उपयुक्त।
कॉम्पैक्ट पैकेजिंग और लचीले स्थापना तरीके, विभिन्न उपकरण एकीकरण आवश्यकताओं के साथ संगत, और अनुकूलित विनिर्देश समायोजन का समर्थन करते हैं।

विशेष विवरण:
