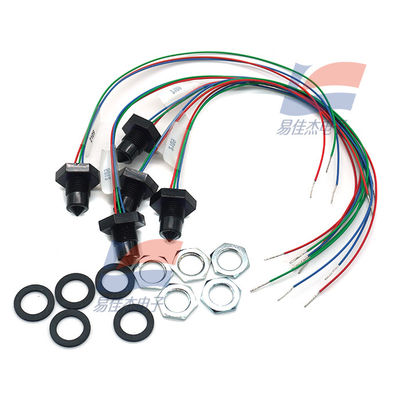

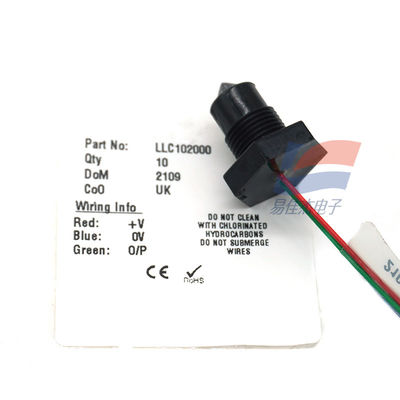

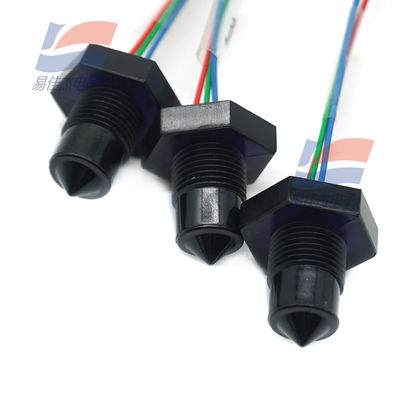

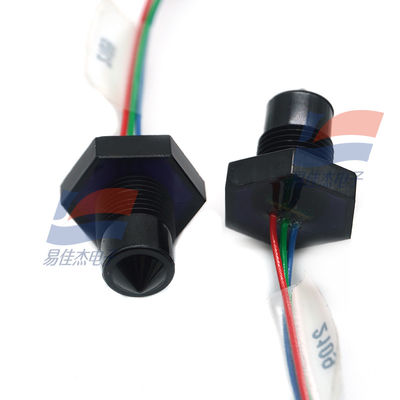

YJJ LLC102000 डिजिटल आउटपुट लेवल सेंसर का उपयोग तरल स्तर निगरानी औद्योगिक परिदृश्यों के लिए किया जाता है

उत्पाद विवरण:

YJJ LLC102000 डिजिटल आउटपुट लेवल सेंसर का उपयोग औद्योगिक परिदृश्यों में तरल स्तर की निगरानी के लिए किया जाता है

विशेषताएं:

LLC102000 यूके की SST सेंसिंग कंपनी का एक मानक प्रकार का फोटोइलेक्ट्रिक तरल स्तर सेंसर है, जिसे औद्योगिक परिदृश्यों के लिए डिज़ाइन किया गया है। यह बिना हिलने वाले पुर्जों के ठोस-अवस्था तकनीक का उपयोग करता है और सिंगल-पॉइंट तरल स्तर ऑन-ऑफ डिटेक्शन कर सकता है। यह सीमित स्थान वाले स्थापना परिदृश्यों के लिए उपयुक्त है। यहां विस्तृत पैरामीटर विवरण दिया गया है:

मुख्य विद्युत पैरामीटर

पैरामीटर विशिष्ट संकेतक

बिजली आपूर्ति वोल्टेज अधिकतम + 15.4Vdc

बिजली आपूर्ति करंट अधिकतम 2.5mA (15.4Vdc बिजली आपूर्ति स्थिति के तहत)

आउटपुट प्रकार ट्रांजिस्टर आउटपुट, TTL संगत पुश-पुल आउटपुट आउटपुट करंट: 100mA

आउटपुट स्तर की विशेषताएं: जब सामग्री संख्या D3 के बाद "L" आता है, तो हवा में आउटपुट स्तर कम होता है; अन्यथा, यह उच्च होता है।

आउटपुट वोल्टेज: जब आउटपुट उच्च होता है, Vout = Vs - 1V (अधिकतम मान); जब आउटपुट कम होता है, Vout = 0V + 0.5V (अधिकतम मान); जब कोई आउटपुट करंट नहीं होता है (Iout = 0mA), तो आउटपुट उच्च स्तर Vout = Vs - 0.3V (अधिकतम मान), और आउटपुट निम्न स्तर Vout = 0V + 0.1V (अधिकतम मान)।

भौतिक और स्थापना पैरामीटर

पैरामीटर विशिष्ट संकेतक

शेल सामग्री पॉलीसुल्फोन

स्थापना विधि थ्रेडेड स्थापना, M12x1 - 8g के थ्रेड विनिर्देश के साथ

अनुकूलनीय स्थापना छेद व्यास लगभग 12.5 ± 0.3mm

कसने का टॉर्क अधिकतम 1.5N・m (अर्थात 13.26 इंच पाउंड)

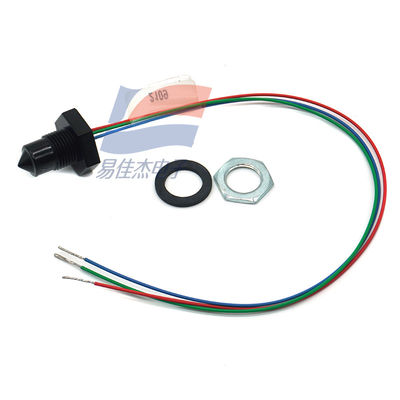

कनेक्शन लाइन कॉन्फ़िगरेशन 250 मिमी लीड वायर, टिन-प्लेटेड वायर एंड्स के साथ

पर्यावरण और सहनशीलता पैरामीटर

पैरामीटर विशिष्ट संकेतक

ऑपरेटिंग तापमान मानक प्रकार, -25°C से + 80°C

भंडारण तापमान मानक प्रकार, -30°C से + 85°C

अधिकतम दबाव क्षमता जब सील बरकरार हो तो 7bar तक

अन्य प्रमुख विशेषताएं

कुल आंतरिक परावर्तन प्रकाशिकी के सिद्धांत का उपयोग करते हुए, जब सेंसिंग एंड तरल से ढका होता है, तो अवरक्त प्रकाश अपवर्तन में परिवर्तन आउटपुट स्तर के स्विचिंग को ट्रिगर करता है, जिससे तरल स्तर का पता चलता है;

इसमें विद्युत सुरक्षा प्रदर्शन है, जो CE मानकों के अनुरूप है, जो जटिल औद्योगिक विद्युत चुम्बकीय वातावरण के लिए उपयुक्त है;

कोई हिलने वाला पुर्जा नहीं है, जो उपयोग के दौरान दोषों के जोखिम को कम कर सकता है और इसका आकार छोटा है, जो सीमित स्थान वाले परिदृश्यों में स्थापना के लिए उपयुक्त है।
