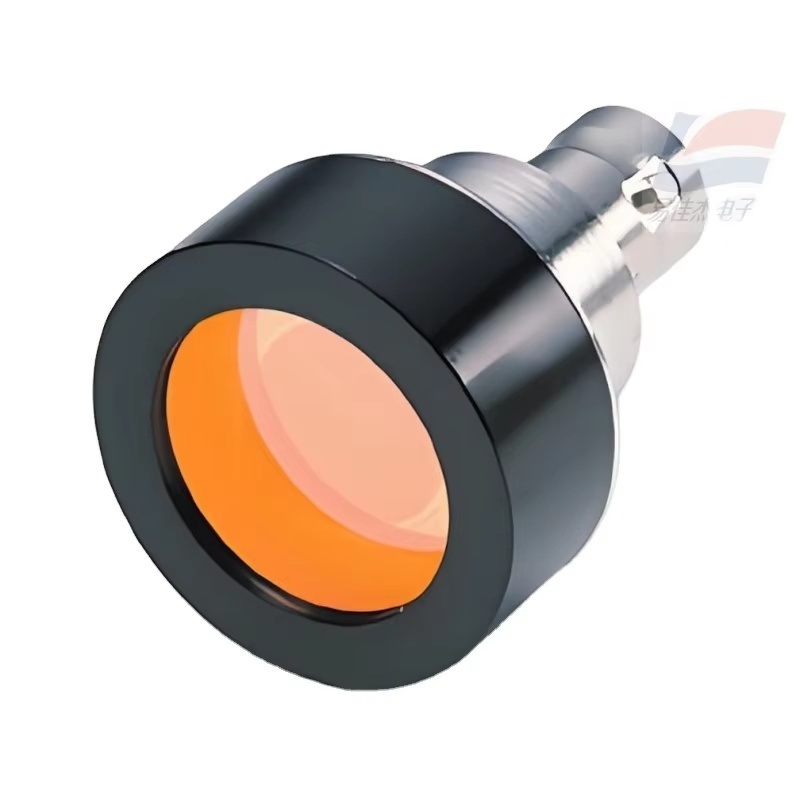

YJJ S9219 S9219-01 सिलिकॉन फोटोडायोड का उपयोग दृश्य प्रकाश का पता लगाने के लिए किया जाता है

उत्पाद विवरण:

YJJ S9219 S9219-01 सिलिकॉन फोटोडायोड का उपयोग दृश्य प्रकाश का पता लगाने के लिए किया जाता है

विशेषताएं:

S9219 फोटोडायोड एक सिलिकॉन फोटोडायोड है जो हामामात्सु फोटोनिक्स द्वारा निर्मित है। इसका उपयोग मुख्य रूप से दृश्य प्रकाश का पता लगाने के लिए किया जाता है और इसमें उच्च संवेदनशीलता और तेज़ प्रतिक्रिया विशेषताएं हैं। निम्नलिखित इसके मुख्य मापदंडों का विस्तृत विवरण है:

बुनियादी पैरामीटर

प्रकाश-प्राप्त सतह:

S9219: φ11.3 मिमी (वृत्ताकार)

S9219-01: 3.6×3.6 मिमी (वर्ग)

पिक्सेल गणना: 1 (एकल पिक्सेल)

पैकेजिंग प्रकार: धातु पैकेजिंग, CIE फ़िल्टर के साथ (दृश्य प्रकाश फ़िल्टरिंग)

गर्मी अपव्यय विधि: गैर-शीतलन प्रकार

विद्युत विशेषताएं

‌रिवर्स वोल्टेज (अधिकतम मान)‌: 5 V

संवेदनशीलता तरंग दैर्ध्य रेंज: 380–780 nm (दृश्य प्रकाश)

अधिकतम संवेदनशीलता तरंग दैर्ध्य (विशिष्ट मान): 550 nm (हरा प्रकाश)

संवेदनशीलता (विशिष्ट मान):

S9219: 0.24 A/W

S9219-01: 0.22 A/W

अंधेरा करंट (अधिकतम मान):

S9219: 500 pA

S9219-01: 50 pA

उदय समय (विशिष्ट मान):

S9219: 2.5 μs

S9219-01: 0.5 μs

कैपेसिटेंस (विशिष्ट मान):

S9219: 1100 pF

S9219-01: 150 pF

अन्य विशेषताएं

‌स्पेक्ट्रल संवेदनशीलता‌: मानव आंख प्रतिक्रिया वक्र के समान, शिखर 550 nm पर है ‌

माप की स्थिति:

तापमान: 25°C

अंधेरा करंट परीक्षण: VR = 10 mV

उदय समय परीक्षण: VR = 0 V, f = 1 kHz

अनुप्रयोग परिदृश्य

ऑप्टिकल माप, ऑप्टिकल संचार और पर्यावरण निगरानी जैसे दृश्य प्रकाश का पता लगाने वाले क्षेत्रों के लिए उपयुक्त है, जिसमें त्वरित प्रतिक्रिया और उच्च संवेदनशीलता की आवश्यकता होती है।
