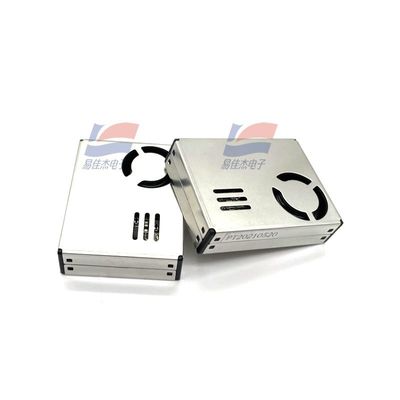

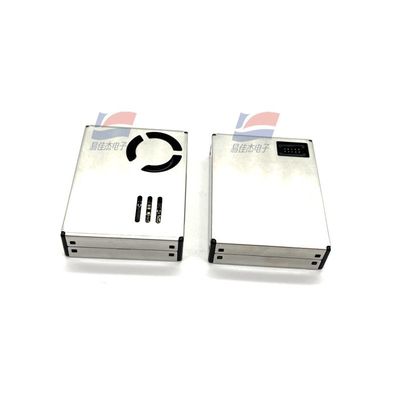

YJJ PMS9103M लेजर स्कैटरिंग प्रकार पार्टिकुलेट मैटर सेंसर का उपयोग पार्टिकुलेट मैटर वायु सांद्रता की निगरानी के लिए किया जाता है

उत्पाद का वर्णन:

YJJ PMS9103M लेजर फैलाव प्रकार कण पदार्थ सेंसर कण पदार्थ वायु की एकाग्रता की निगरानी के लिए प्रयोग किया जाता है

विशेषताएं:

PMS9103M लेजर फैलाव के सिद्धांत पर आधारित एक डिजिटल सामान्य प्रयोजन कण पदार्थ सेंसर है।यह निरंतर प्रति इकाई आयतन हवा में विभिन्न व्यास के निलंबित कणों की संख्या एकत्र और गणना कर सकता है, और इसे द्रव्यमान एकाग्रता में परिवर्तित करते हैं, जिसे फिर एक डिजिटल इंटरफ़ेस के माध्यम से आउटपुट किया जाता है।

इसके मुख्य मापदंडों का विस्तृत विवरण निम्नलिखित है:

तकनीकी विनिर्देश

कण पदार्थ माप सीमाः तीन कण आकार चैनलों का समर्थन करता हैः 0.3 - 1.0 μm, 1.0 - 2.5 μm, और 2.5 - 10 μm।

कणों की गणना की दक्षताः 0.3 μm के कण आकार पर 50% और ≥ 0.5 μm के कण आकार पर ≥ 98%।

कण द्रव्यमान सांद्रता की प्रभावी माप सीमाः 0-500 माइक्रोग्राम प्रति घन मीटर (PM2.5 मानक मूल्य) ।

कण द्रव्यमान एकाग्रता की अधिकतम सीमाः ≥ 1000 माइक्रोग्राम प्रति घन मीटर (PM2.5 मानक मूल्य) । 1000 μg/m3 से अधिक मान वास्तविक मापों पर आधारित होना चाहिए।

संकल्पः 1 माइक्रोग्राम प्रति घन मीटर (μg/m3)

स्थिरता: 100 से 500 μg/m3 के दायरे में यह ±10% (PM2.5 मानक मूल्य) है; 0 से 100 μg/m3 के दायरे में यह ±10 μg/m3 है।

नमूना लेने की मात्राः 0.1 लीटर (एल)

प्रतिक्रिया समय: एकल प्रतिक्रिया समय < 1 सेकंड, कुल प्रतिक्रिया समय ≤ 10 सेकंड।

विद्युत आपूर्ति आवश्यकताएं: सी.सी. वोल्टेज: विशिष्ट मानः 5.0V, न्यूनतम मानः 4.5V, अधिकतम मानः 5.5V; कार्य करंटः ≤ 100 mA, स्टैंडबाय करंटः ≤ 2 mA।

डाटा इंटरफेस स्तरः टीटीएल स्तर, 3.3V तर्क (कम स्तर < 0.8V, उच्च स्तर > 2.7V) ।

कार्य वातावरणः तापमान -10 से +60°C, आर्द्रता 0 से 95% (कोई संघनक नहीं) ।

भंडारण वातावरणः तापमान सीमा -40 से +85 डिग्री सेल्सियस।

विश्वसनीयताः विफलताओं के बीच औसत समय (एमटीबीएफ) ≥ 5 वर्ष है।

आकारः अधिकतम 48 × 40 × 12 मिलीमीटर (मिमी)

इंटरफेस परिभाषा

PMS9103M 8-पिन इंटरफ़ेस का उपयोग करता है। पिन परिभाषाएं निम्नानुसार हैंः

PIN1 (VCC): सकारात्मक बिजली की आपूर्ति (+5V)

PIN2 (GND): नकारात्मक बिजली आपूर्ति

PIN3 (SET): सेटिंग पिन, TTL स्तर @ 3.3V, उच्च स्तर या खुला सर्किट सामान्य संचालन स्थिति है, निम्न स्तर नींद की स्थिति है

PIN4 (RXD): सीरियल पोर्ट रिसीविंग पिन, TTL स्तर @ 3.3V

PIN5 (TXD): सीरियल पोर्ट ट्रांसमिशन पिन, TTL स्तर @ 3.3V

PIN6 (RESET): मॉड्यूल रीसेट सिग्नल, TTL स्तर @ 3.3V, निम्न स्तर रीसेट

PIN7, PIN8: NC (कोई कनेक्शन नहीं) ध्यान के लिए नोट्स

सेंसर के लिए 5V बिजली की आपूर्ति की आवश्यकता होती है, लेकिन संचार और नियंत्रण पिन के लिए 3.3V स्तर की आवश्यकता होती है। यदि 5V संचालित एमसीयू जुड़ा हुआ है, तो एक स्तर रूपांतरण सर्किट जोड़ने की आवश्यकता होती है।

SET और RESET पिन में आंतरिक पुल-अप प्रतिरोध होते हैं और उपयोग में नहीं आने पर उन्हें तैरते हुए छोड़ दिया जा सकता है।

स्लीप फंक्शन का उपयोग करते समय, प्रशंसक को पुनः आरंभ करने के लिए कम से कम 30 सेकंड के स्थिर समय की आवश्यकता होती है।यह अनुशंसा की जाती है कि डेटा की सटीकता सुनिश्चित करने के लिए नींद से जागने के बाद काम करने का समय 30 सेकंड से कम न हो।.
