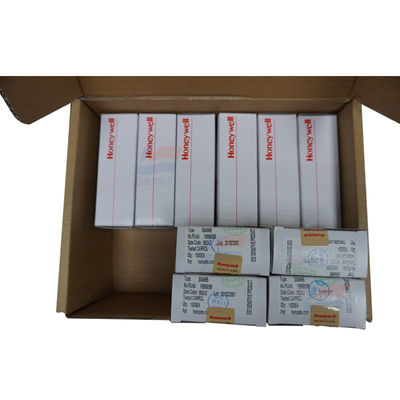

YJJ SS496A रैखिक हॉल इफेक्ट सेंसर इस्तेमाल किए गए परिदृश्य जैसे कि स्थिति का पता लगाना और मोटर नियंत्रण

उत्पाद विवरण:

SS496A लीनियर हॉल इफेक्ट सेंसर, स्थिति का पता लगाने और मोटर नियंत्रण जैसे उपयोग के परिदृश्यों के लिए

विशेषताएं:

SS496A -. द्वारा लॉन्च किया गया एक अनुपात-प्रकार का लीनियर हॉल इफेक्ट सेंसर है। आउटपुट वोल्टेज चुंबकीय क्षेत्र की तीव्रता के रैखिक रूप से संबंधित है। यह स्थिति का पता लगाने, गति माप और मोटर नियंत्रण जैसे अनुप्रयोगों के लिए उपयुक्त है। निम्नलिखित आधिकारिक और आधिकारिक इलेक्ट्रॉनिक घटक प्लेटफार्मों से एकीकृत एक विस्तृत पैरामीटर विवरण है:

मुख्य संवेदन पैरामीटर

पैरामीटर श्रेणी विशिष्ट संकेतक

संवेदन प्रकार अनुपात-प्रकार का लीनियर हॉल इफेक्ट, आउटपुट वोल्टेज चुंबकीय क्षेत्र की तीव्रता के साथ रैखिक रूप से बदलता है

चुंबकीय क्षेत्र माप सीमा −670 गॉस से +670 गॉस (अर्थात, −67 mT से +67 mT)

संवेदनशीलता विशिष्ट मान 1.5 mV/G, कुछ डेटा विशिष्ट मान 2.7 mV/G इंगित करता है, चुंबकीय क्षेत्र में सूक्ष्म परिवर्तनों को सटीक रूप से कैप्चर करने में सक्षम

शून्य-बिंदु आउटपुट वोल्टेज 0 गॉस चुंबकीय क्षेत्र, विशिष्ट मान 2.5V ± 0.075V (नाममात्र 5V पावर सप्लाई परिदृश्यों के साथ संगत)

आउटपुट वोल्टेज रेंज न्यूनतम 0.2V से (आपूर्ति वोल्टेज - 0.2V), विशिष्ट 0.4V से (आपूर्ति वोल्टेज - 0.4V), विस्तृत वोल्टेज आउटपुट रेंज

रैखिकता रैखिक त्रुटि पूर्ण पैमाने के 1.5% से अधिक नहीं होती है, चुंबकीय क्षेत्र और वोल्टेज रूपांतरण की रैखिक सटीकता सुनिश्चित करती है

तापमान बहाव शून्य-बिंदु बहाव ±0.04% - ±0.07%/°C; संवेदनशीलता बहाव ≤ -0.00% से +0.07%/°C जब < 25°C, ≤ -0.02% से +0.06%/°C जब ≥ 25°C, उच्च तापमान वाले वातावरण में स्थिर प्रदर्शन

प्रतिक्रिया समय 1μs तक, उच्च गति गतिशील चुंबकीय क्षेत्र का पता लगाने वाले परिदृश्यों के लिए उपयुक्त

विद्युत पैरामीटर

पैरामीटर श्रेणी विशिष्ट संकेतक

ऑपरेटिंग वोल्टेज न्यूनतम 4.5V, अधिकतम 10.5V, नाममात्र आपूर्ति वोल्टेज 5V या 9V है

स्थिर ऑपरेटिंग करंट विशिष्ट मान 8mA, कुछ विनिर्देश अधिकतम 8700μA इंगित करते हैं, बैटरी चालित उपकरणों के लिए उपयुक्त कम बिजली की खपत विशेषता

अधिकतम आउटपुट करंट 10mA तक, कुछ छोटे लोड को सीधे ड्राइव कर सकता है, अतिरिक्त ड्राइविंग सर्किट की आवश्यकता नहीं है

पर्यावरणीय और भौतिक पैरामीटर

पैरामीटर श्रेणी विशिष्ट संकेतक

ऑपरेटिंग तापमान −40℃ से 150℃, औद्योगिक उच्च तापमान और बाहरी कम तापमान वाले चरम वातावरण के लिए उपयुक्त

पैकेज फॉर्म आमतौर पर TO - 92 थ्रू-होल पैकेजिंग, SOT - 23 सरफेस-माउंट पैकेजिंग भी उपलब्ध है, 3-पिन डिज़ाइन, वेल्डिंग और एकीकरण के लिए सुविधाजनक

भौतिक आकार TO - 92 पैकेजिंग, लंबाई 4.06mm, चौड़ाई 1.6mm, ऊंचाई 3mm, छोटा आकार, स्थापना स्थान बचाता है

स्थापना विधि थ्रू-होल पैकेजिंग थ्रू-होल इंस्टॉलेशन का समर्थन करती है, सरफेस-माउंट पैकेजिंग सरफेस-माउंटिंग का समर्थन करती है, विभिन्न पीसीबी डिजाइन आवश्यकताओं के लिए उपयुक्त

अनुपालन और अन्य पैरामीटर

पैरामीटर श्रेणी विशिष्ट संकेतक

अनुपालन प्रमाणन यूरोपीय संघ ROHS मानक का अनुपालन करता है, अमेरिका ECCN में EAR99 के रूप में वर्गीकृत है, कई देशों में इलेक्ट्रॉनिक उपकरण अनुपालन आवश्यकताओं के साथ संगत

मुख्य विशेषताएं सटीकता और तापमान स्थिरता में सुधार के लिए एकीकृत लेजर माइक्रो-एडजस्टेबल फिल्म रेसिस्टर; आउटपुट पर यांत्रिक और थर्मल तनाव के प्रभाव को कम करने के लिए चार-तत्व हॉल सेंसिंग तत्व का उपयोग करता है

एप्लिकेशन संगतता ब्रशलेस मोटर रोटर स्थिति का पता लगाने, गति माप, औद्योगिक नियंत्रण और उपभोक्ता इलेक्ट्रॉनिक्स परिदृश्यों में विस्थापन संवेदन के साथ संगत है, उच्च-सटीकता चुंबकीय क्षेत्र माप उपकरण के लिए भी उपयुक्त है।
