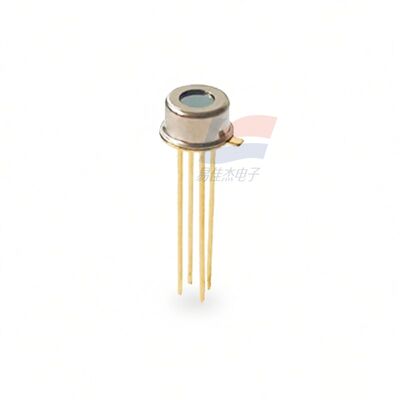

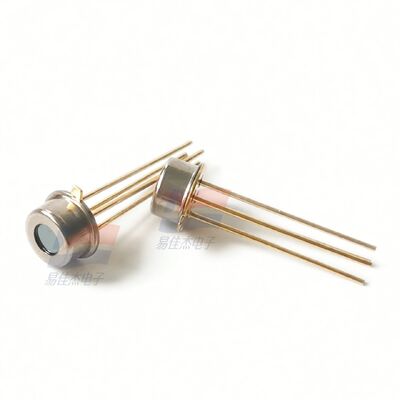

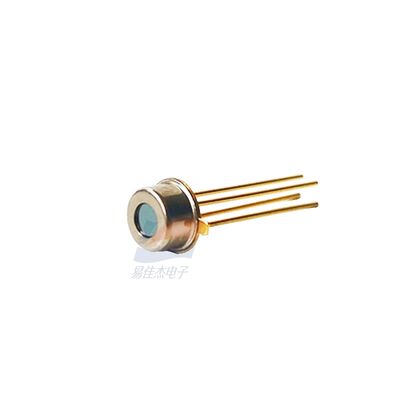

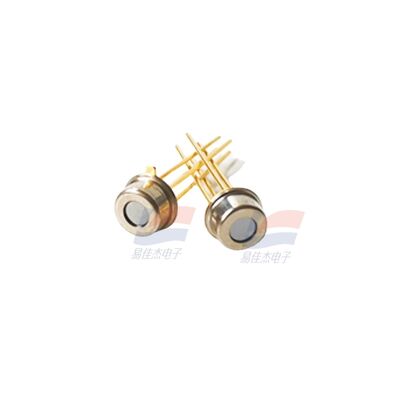

MRT313 MRT511 थर्मोपाइल सेंसर माथे का तापमान बंदूक तापमान जांच गैर संपर्क थर्मामीटर घटक

एमआरटी313 एमआरटी511 थर्मोपाइल सेंसर माथे का तापमान गन तापमान जांच गैर-संपर्क थर्मामीटर घटक

1. मुख्य कार्य सिद्धांत:

MRT313 थर्मोपाइल प्रभाव और अवरक्त विकिरण पहचान सिद्धांत के आधार पर संचालित होता है:

• यह एक थर्मोपाइल सेंसर चिप और एक उच्च-संचारण आईआर फिल्टर (8-14 माइक्रोन तरंग दैर्ध्य के लिए अनुकूलित, मानव शरीर के चरम अवरक्त विकिरण तरंग दैर्ध्य से मेल खाता है) को एकीकृत करता है।
• जब सेंसर का लक्ष्य मानव माथे पर होता है, तो थर्मोपाइल चिप त्वचा की सतह से उत्सर्जित अवरक्त विकिरण को अवशोषित कर लेती है। अवशोषित ऊर्जा थर्मोपाइल के गर्म और ठंडे जंक्शनों के बीच तापमान अंतर उत्पन्न करती है, जो आनुपातिक सीबेक वोल्टेज प्रेरित करती है।
• आउटपुट वोल्टेज सिग्नल को एक सटीक शरीर तापमान रीडिंग में परिवर्तित करने के लिए सिग्नल कंडीशनिंग सर्किट (उदाहरण के लिए, प्रवर्धन, अंशांकन) द्वारा संसाधित किया जाता है।

2. मुख्य विशेषताएं:

1. मानव शरीर का तापमान अनुकूलन: 8-14 μm IR फ़िल्टर मानव शरीर के अवरक्त विकिरण के लिए तैयार किया गया है, जो उच्च चयनात्मकता सुनिश्चित करता है और परिवेश प्रकाश और अन्य ताप स्रोतों से हस्तक्षेप को समाप्त करता है।
2. उच्च माप परिशुद्धता: मानक माप स्थितियों (दूरी: 3-5 सेमी, परिवेश का तापमान: 25°C) के तहत, तापमान माप त्रुटि ≤ ±0.2°C है, जो चिकित्सा और उपभोक्ता-ग्रेड थर्मामीटर की सटीकता आवश्यकताओं को पूरा करती है।
3. तेज़ प्रतिक्रिया समय: T₉₀ प्रतिक्रिया समय ≤ 300 एमएस, लंबे इंतजार के बिना तेजी से तापमान पढ़ने में सक्षम।
4. कम बिजली की खपत: विशिष्ट ऑपरेटिंग करंट ≤ 10 μA के साथ अल्ट्रा-लो पावर डिज़ाइन, बैटरी चालित पोर्टेबल उपकरणों (उदाहरण के लिए, हैंडहेल्ड फोरहेड थर्मामीटर) के लिए उपयुक्त।
5. कॉम्पैक्ट और आसान एकीकरण: छोटा एसएमडी पैकेज, हल्की संरचना, और पीसीबी बोर्डों पर सीधे सोल्डरिंग के लिए पिन-संगत डिज़ाइन, लघु तापमान माप उपकरण के लिए आदर्श।
6. अंतर्निहित तापमान मुआवजा: वास्तविक समय परिवेश तापमान की निगरानी और मुआवजे के लिए एक एकीकृत एनटीसी थर्मिस्टर से लैस, विभिन्न पर्यावरणीय तापमान (10 डिग्री सेल्सियस -40 डिग्री सेल्सियस) में माप सटीकता सुनिश्चित करना।
7. स्थिर दीर्घकालिक प्रदर्शन: कम बहाव दर ≤ 0.1°C/वर्ष, सेवा जीवन के दौरान बार-बार पुन: अंशांकन की कोई आवश्यकता नहीं।

3. विशिष्ट अनुप्रयोग:

• मेडिकल-ग्रेड गैर-संपर्क माथे थर्मामीटर
• उपभोक्ता-ग्रेड इन्फ्रारेड बॉडी थर्मामीटर
• स्मार्ट पहनने योग्य तापमान निगरानी उपकरण (उदाहरण के लिए, तापमान का पता लगाने वाले स्मार्ट बैंड)
• सार्वजनिक स्वास्थ्य तापमान जांच उपकरण (सरलीकृत संस्करण)
