YJJ AHT2415C औद्योगिक-ग्रेड तापमान आर्द्रता जांच 304 स्टेनलेस स्टील

उत्पाद विवरण:

YJJ AHT2415C औद्योगिक-ग्रेड तापमान आर्द्रता जांच 304 स्टेनलेस स्टील

विशेषताएं:

AHT2415C मानक संस्करण वायर्ड जांच के साथ, जिसमें 304 स्टेनलेस स्टील हाउसिंग, I²C डिजिटल आउटपुट, फैक्ट्री पूरी तरह से कैलिब्रेटेड औद्योगिक-ग्रेड तापमान और आर्द्रता जांच है। प्रत्यय 00 मूल फैक्ट्री मानक विनिर्देश (डिफ़ॉल्ट लाइन लंबाई और पैकेजिंग) का प्रतिनिधित्व करता है। निम्नलिखित एक पूर्ण आधिकारिक पैरामीटर, विद्युत, आकार, पिन, संचार, अनुप्रयोग पूर्ण विवरण है, साथ ही मूल फैक्ट्री विनिर्देश पत्रक का लिंक भी है।

I. उत्पाद अवलोकन

ब्रांड: ASAIR गुआंगज़ौ Aosong इलेक्ट्रॉनिक्स

पूर्ण मॉडल नाम: AHT2415C00 (AHT2415C मानक संस्करण)

सेंसिंग सिद्धांत: कैपेसिटिव तापमान और आर्द्रता सेंसिंग, अंतर्निहित स्व-विकसित डिजिटल एकीकृत चिप के साथ

संरचना: 304 स्टेनलेस स्टील जांच + आंतरिक PTFE धूल-रोधी जलरोधक सांस लेने योग्य झिल्ली + परिरक्षित विस्तार केबल, धूल, संघनन और नमी हस्तक्षेप के लिए प्रतिरोधी, PCB प्रत्यक्ष सोल्डरिंग की आवश्यकता नहीं है, बाहरी स्थापना

फैक्ट्री: पूरी तरह से कैलिब्रेटेड पूर्ण रेंज, उपयोगकर्ता द्वितीयक अंशांकन की आवश्यकता नहीं है

II. मुख्य मापन पैरामीटर (25℃ सामान्य तापमान संदर्भ)

1. मापन रेंज

तापमान: -30℃ ～ +80℃ (सीमित कार्य सीमा: -40~85℃)

सापेक्ष आर्द्रता: 0%RH ～ 100%RH (पूर्ण रेंज)

2. मापन सटीकता (विशिष्ट मान)

तापमान सटीकता: ±0.5℃ (25℃)

आर्द्रता सटीकता: ±3%RH (20%~80% RH रेंज)

3. प्रतिक्रिया और बहाव

तापमान / आर्द्रता प्रतिक्रिया समय (τ63%): <8s

आर्द्रता दीर्घकालिक बहाव: <1% RH / वर्ष, उत्कृष्ट दीर्घकालिक स्थिरता

III. विद्युत विशेषता पैरामीटर तालिका

पैरामीटर आइटम न्यूनतम मान विशिष्ट मान अधिकतम मान इकाई टिप्पणियाँ

आपूर्ति वोल्टेज VCC 2.2 3.3 5.5 V 3.3V/5V सिस्टम के लिए विस्तृत वोल्टेज संगतता

ऑपरेटिंग करंट - 980 - μA सामान्य मापन बिजली की खपत

विशिष्ट बिजली की खपत - 3.2 - mW 3.3V आपूर्ति

संचार इंटरफ़ेस -- I²C -- -- मानक डिजिटल सीरियल आउटपुट

I²C स्लेव एड्रेस -- फिक्स्ड एड्रेस -- -- मूल फैक्ट्री मानक एड्रेस

IV. भौतिक आयाम और तार विनिर्देश (AHT2415C00 का मानक विन्यास)

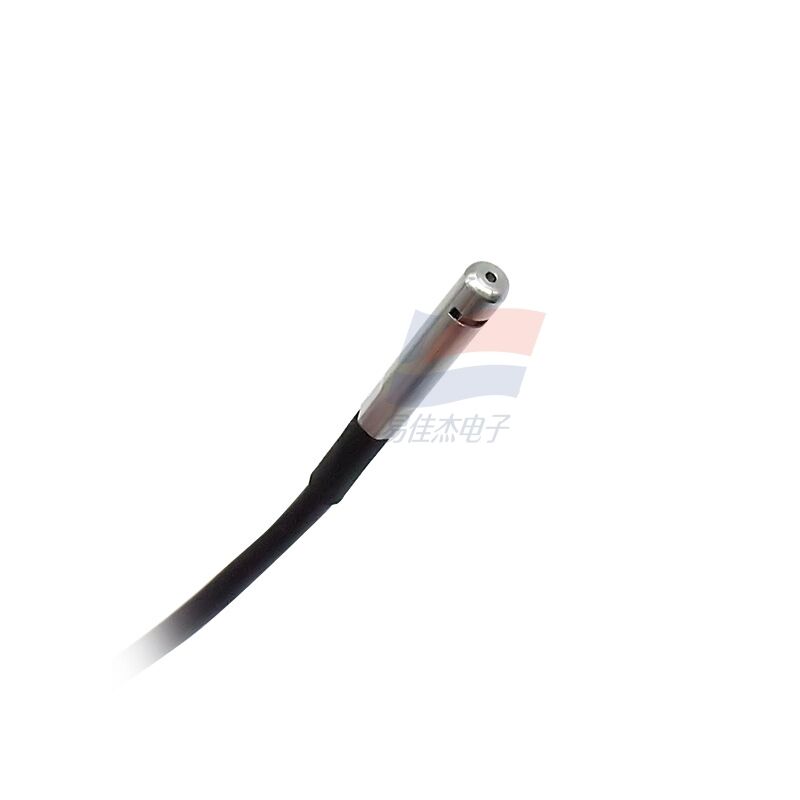

धातु जांच

जांच व्यास: Φ5.0 मिमी

जांच लंबाई: 30 ± 0.5 मिमी

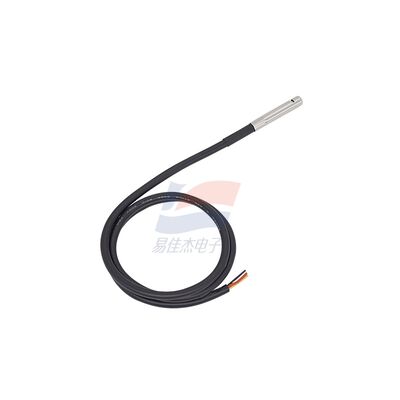

विस्तार केबल (मूल फैक्ट्री मानक 00 विनिर्देश)

लंबाई: 550 ± 5 मिमी (डिफ़ॉल्ट मॉडल बिना समायोज्य लंबाई के)

तार सामग्री: चार-कोर परिरक्षित तार, एंटी-इंटरफेरेंस

पिन वायरिंग परिभाषा (रंग मानक)

लाल: VCC (पावर पॉजिटिव टर्मिनल)

काला: GND (पावर ग्राउंड)

सफेद: SCL (I²C क्लॉक लाइन)

पीला: SDA (I²C डेटा लाइन)

VII. उत्पाद सुविधाएँ और सुरक्षा

शैल सामग्री: 304 स्टेनलेस स्टील, उच्च और निम्न तापमान के लिए प्रतिरोधी, रासायनिक जंग के लिए प्रतिरोधी, और यांत्रिक प्रभाव के लिए प्रतिरोधी

चिप सुरक्षा: जांच आंतरिक रूप से PTFE सांस लेने योग्य धूल-रोधी फिल्म से सुसज्जित है, जो धूल, नमी और तेल संदूषण को रोकती है, आर्द्र और धूल भरे औद्योगिक वातावरण के लिए उपयुक्त है

प्रदर्शन लाभ: तेज प्रतिक्रिया, त्वरित रिकवरी, मजबूत एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप, छोटा तापमान बहाव, अच्छी दीर्घकालिक स्थिरता

पर्यावरण के अनुकूल: RoHS मानकों के अनुरूप

VIII. संचार प्रोटोकॉल (I²C)

संचार मोड: मानक I²C सीरियल बस

संचार दर: नियमित I²C क्लॉक आवृत्ति का समर्थन करता है

डेटा प्रारूप: पहला आर्द्रता डेटा, फिर तापमान डेटा, एक चेक बिट के साथ, होस्ट पूर्ण डेटा पढ़ सकता है और वास्तविक तापमान और आर्द्रता मान प्राप्त करने के लिए इसे पार्स और परिवर्तित कर सकता है।
