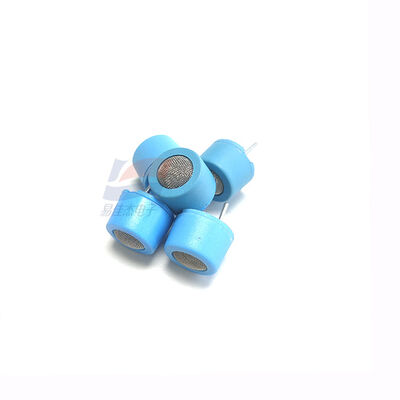

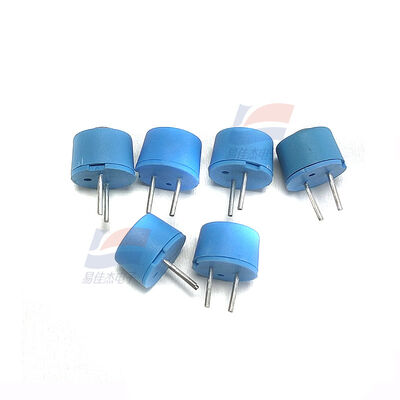

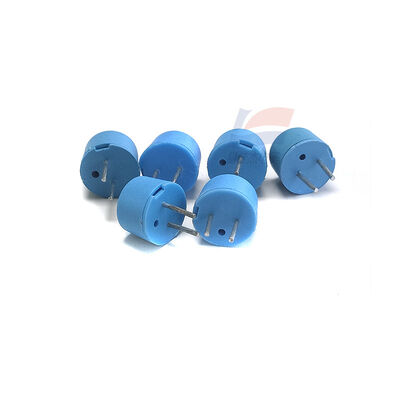

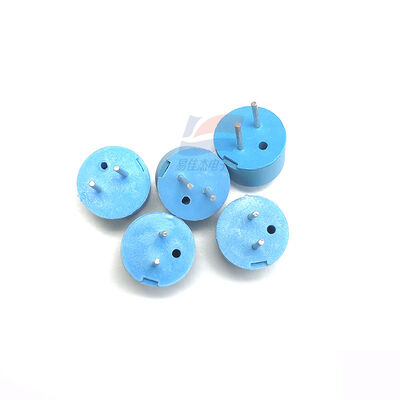

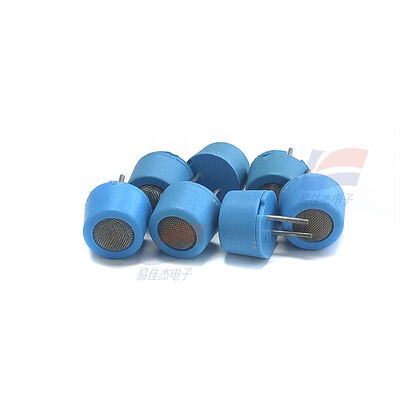

YJJ MQ-D1 सेमीकंडक्टर गैस सेंसिंग सेंसर घरेलू गैस रिसाव का पता लगाने के लिए

उत्पाद का वर्णन:

YJJ MQ-D1 घरेलू गैस रिसाव का पता लगाने के लिए अर्धचालक गैस सेंसर

विशेषताएं:

MQ-D1 अर्धचालक ज्वलनशील गैस गैस सेंसर कम शक्ति वाले मॉडल की MQ-D श्रृंखला से संबंधित है। यह विभिन्न प्रकार के ज्वलनशील गैसों और धुएं का पता लगा सकता है। इसकी लागत कम है और एक सरल सर्किट है,और मुख्य रूप से घरेलू वातावरण में गैस रिसाव का पता लगाने के लिए प्रयोग किया जाता है.

I. बुनियादी अवलोकन

मॉडल: एमक्यू-डी1

सेंसरिंग सिद्धांतः धातु ऑक्साइड अर्धचालक (एमओएस) गैस सेंसर, प्रतिरोध दहनशील गैस की एकाग्रता में वृद्धि के साथ कम हो जाता है और एक एनालॉग वोल्टेज संकेत आउटपुट करता है

पैकेजिंगः धातु के मामले में पैकेजिंग, 4 पिन (हीटिंग तार पिन 2 + संकेत इलेक्ट्रोड पिन 2)

कोर पोजिशनिंगः पारंपरिक एमक्यू-2 और एमक्यू-4 की तुलना में कम शक्ति और छोटे आकार के साथ कम शक्ति वाले व्यापक स्पेक्ट्रम ज्वलनशील गैस का पता लगाना

II. पता लगाया गया गैस और सीमा

1पता लगाने योग्य गैसें (विस्तृत स्पेक्ट्रम प्रकार)

प्राकृतिक गैस (मीथेन CH4), गैस, तरलीकृत पेट्रोलियम गैस (LPG), हाइड्रोजन, कार्बन मोनोऑक्साइड (CO), एसिटिलीन, गैसोलीन/केरोसिन वाष्प, अल्कान, धुआं, कार्बनिक दहनशील वाष्प

2माप सीमा

500 ppm ~ 10000 ppm (0.05% ~ 1%), मीथेन के लिए इष्टतम संवेदनशीलता

कैलिब्रेशन मानकः 0.3% (3000 पीपीएम) मीथेन

पूर्ण विद्युत मापदंड (मूल कारखाना विनिर्देश पत्रक)

1बिजली आपूर्ति और हीटिंग पैरामीटर

हीटिंग वोल्टेज VH: 6.0V DC

लूप कार्यरत वोल्टेज Vc: ≤ 24V DC

मानक भार प्रतिरोध RL = 51Ω

हीटिंग बिजली की खपत: कम बिजली का डिजाइन, साधारण एमक्यू श्रृंखला सेंसरों की तुलना में बहुत कम

2गैस सेंसर विद्युत विशेषताओं

स्वच्छ हवा आउटपुट वोल्टेजः V0 = 0.7 ~ 1.6 V

कैलिब्रेटेड गैस (0.3% मीथेन) आउटपुट वोल्टेजः V1 ≥ 2.5 V

प्रतिक्रिया समय (T90): ≤ 30 सेकंड (गैस स्थिर आउटपुट तक पहुँचता है)

पुनर्प्राप्ति समयः ≤ 60 सेकंड (गैस छोड़ने और आधार रेखा पर लौटने के लिए)

3कार्य वातावरण

ऑपरेटिंग तापमानः -10°C ️ +45°C

भंडारण तापमानः -20°C ️ +50°C

पर्यावरण आर्द्रताः ≤ 90% आरएच (कोई संघनक नहीं)

वायुमंडलीय दबावः 650 ~ 800 mmHg

दीर्घकालिक स्थिरताः 24 घंटे का निरंतर कार्य चक्र, प्रारंभिक वोल्टेज विचलन ** ± 15% के भीतर**

4पिन परिभाषा (4-पिन सार्वभौमिक)

1, 2 पिनः हीटिंग वायर (वीएच) (कोई ध्रुवीयता नहीं)

3, 4 पिनः सिग्नल टर्मिनल (Vc/RL) (गैस सेंसर के दोनों छोरों पर)

IV. उत्पाद की मुख्य विशेषताएं

कम बिजली की खपत: डी श्रृंखला के लिए विशेष कम बिजली हीटिंग डिजाइन, बैटरी संचालित और पोर्टेबल उपकरणों के लिए उपयुक्त

उच्च संवेदनशीलताः मीथेन, तरलीकृत गैस, गैस, धुआं और कार्बनिक दहनशील वाष्प के प्रति अच्छी प्रतिक्रिया

उत्कृष्ट दीर्घकालिक स्थिरता, लंबे जीवनकाल और पर्यावरण हस्तक्षेप के प्रति अच्छा प्रतिरोध

सरल परिधीय सर्किट, केवल हीटिंग पावर सप्लाई + वोल्टेज डिवाइडर सैंपलिंग की आवश्यकता होती है, एकल-चिप एडीसी सीधे पढ़ता है

कम लागत, बड़े पैमाने पर घरेलू उपकरणों के बड़े पैमाने पर उत्पादन के लिए उपयुक्त

आवश्यक प्रीहीटिंग (स्थिर माप के लिए प्रारंभिक पावर-ऑन प्रीहीटिंग ≥ 5 मिनट)

V. मुख्य अनुप्रयोग और अनुप्रयोग परिदृश्य

1. मुख्य अनुप्रयोग

घरेलू गैस रिसाव अलार्म (प्राकृतिक गैस, तरलीकृत गैस, शहरी गैस रिसाव का पता लगाने)

2सभी परिदृश्यों में विस्तार

घरेलू सुरक्षाः रसोई गैस रिसाव का पता लगाना, गैस वॉटर हीटर / दीवार पर लगाए गए भट्टियों के लिए गैस रिसाव की निगरानी

औद्योगिक और नागरिक: छोटे पैमाने पर दहनशील गैस रिसाव निरीक्षण, पाइपलाइन गैस रिसाव का पता लगाना

पर्यावरणीय निगरानी: घर के अंदर ज्वलनशील गैस, धुआं और ज्वलनशील वाष्प की सीमा से अधिक का पता लगाना

छोटे उपकरण एकीकरणः गैस स्टोव सुरक्षा सुरक्षा, सुखाने / हीटिंग उपकरण के लिए गैस सुरक्षा मॉड्यूल

सरल उपकरण: पोर्टेबल गैस डिटेक्टर, गैरेज/केबलर ज्वलनशील गैस निगरानी, सरल धुआं अलार्म

विनिर्देशः
