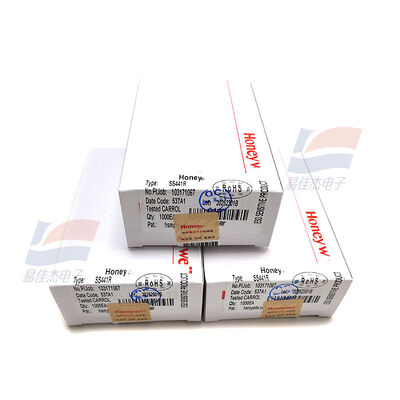

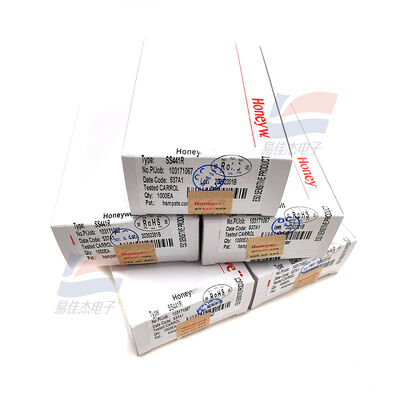

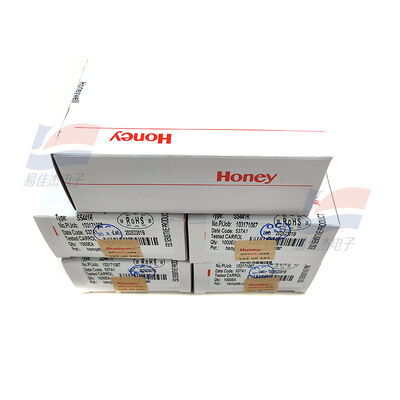

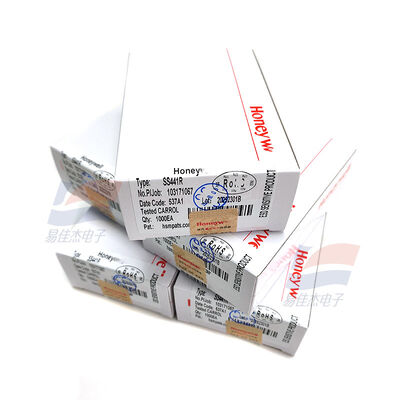

YJJ SS441R एकल-अंत डिजिटल हॉल स्विच संपर्क रहित चुंबकीय डिटेक्शन जनरल चिप

उत्पाद का वर्णन:

YJJ SS441R एकल-अंत डिजिटल हॉल स्विच संपर्क रहित चुंबकीय डिटेक्शन जनरल चिप

विशेषताएं:

मॉडल: SS441R

प्रकारः एकल ध्रुवीय डिजिटल हॉल स्विच (उच्च संवेदनशीलता), SS440R श्रृंखला का हिस्सा, केवल चुंबकीय क्षेत्र के दक्षिण ध्रुव (S ध्रुव) पर प्रतिक्रिया करता है, TO-92 सतह-माउंट पैकेज,औद्योगिक ग्रेड की व्यापक तापमान सीमा, अंतर्निहित सुरक्षा, गैर-संपर्क चुंबकीय पता लगाने सार्वभौमिक चिप।

I. बुनियादी अवलोकन

उत्पाद वर्गीकरण: एकल ध्रुवीयता डिजिटल हॉल प्रभाव स्विच (Unipolar Hall Switch)

प्रतिक्रिया चुंबकीय ध्रुव: केवल दक्षिण ध्रुव (एस ध्रुव) ट्रिगर करता है, उत्तरी ध्रुव (एन ध्रुव) पर कोई क्रिया नहीं

संवेदनशीलताः एक ही श्रृंखला में उच्चतम संवेदनशीलता (SS440R श्रृंखला में तीन मॉडलों में सबसे अधिक)

पैकेजः फ्लैट TO-92, 3-पिन सतह-माउंट, सोल्डरिंग, आसान वायरिंग

आउटपुटः एनपीएन करंट-सिंक (पुल-डाउन) आउटपुट, ओपन-ड्रेन आउटपुट, सीधे एमसीयू आईओ, ट्रांजिस्टर, रिले चला सकता है

अंतर्निहित सुरक्षाः रिवर्स पावर सप्लाई सुरक्षा, रिवर्स वायरिंग के कारण कोई चिप बर्नआउट नहीं

II. कोर चुंबकीय मापदंड (25°C संदर्भ)

1 जी = 0.1 एमटी

विशिष्ट संचालन बिंदु (बीओपी चुंबकीय क्षेत्र संवहन सीमा): 75 जी (7.5 एमटी)

अधिकतम चालकता चुंबकीय क्षेत्रः 135 G (13.5 mT)

न्यूनतम रिलीज चुंबकीय क्षेत्र (Brp निष्क्रियता सीमा): 10 G (1.0 mT)

चुंबकीय हिस्टेरिसिस अंतर (बीओपी-बीआरपी): सामान्य 40 जी, एंटी-जिट, एंटी-मिस्ड ट्रिगर

पता लगाने की विशेषताएं: S ध्रुव संवाहक के निकट, चुंबकीय क्षेत्र निकासी डिस्कनेक्ट, कोई लॉक अप नहीं

पूर्ण विद्युत मापदंड

1. बिजली आपूर्ति पैरामीटर

कार्यरत वोल्टेज रेंजः 3.0V ~ 24V DC (3.3V/5V/12V/24V सिस्टम के साथ संगत)

विशिष्ट आपूर्ति धाराः 4 mA (5V आपूर्ति), अधिकतम 8 mA

अधिकतम आउटपुट करंट सिंकः 20 एमए (ओपन-ड्रेन आउटपुट ऊपरी सीमा)

रिसाव वर्तमानः ≤10μA

2प्रतिक्रिया विशेषताओं को स्विच करना

आउटपुट उदय/पतन समयः ≤1.5 μs, उच्च गति स्विचिंग

ऑपरेटिंग तापमान सीमाः -40°C ️ +150°C (अत्यधिक व्यापक औद्योगिक उच्च तापमान ग्रेड)

भंडारण तापमानः -55°C-165°C

पिन की परिभाषा (TO-92 आगे की ओर, पिन बाईं से दाईं ओर नीचे की ओर)

1 पिन: वीसीसी (ऊर्जा आपूर्ति पॉजिटिव पोल)

2 पिन: जीएनडी (शक्ति आपूर्ति जमीन)

3 पिन: OUT (एनपीएन ओपन-ड्रेन आउटपुट)
