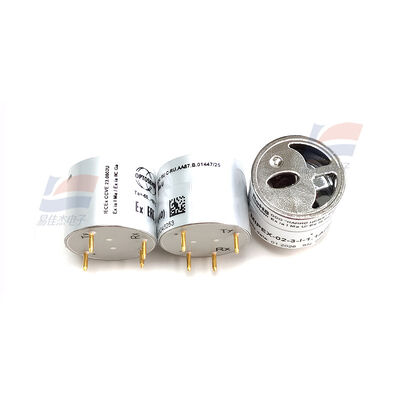

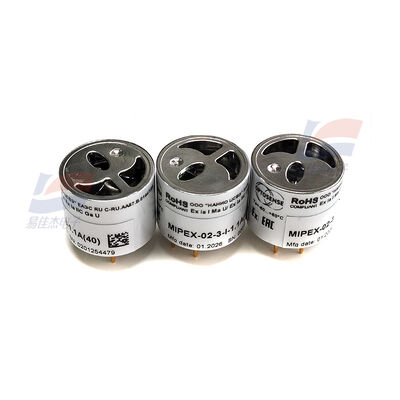

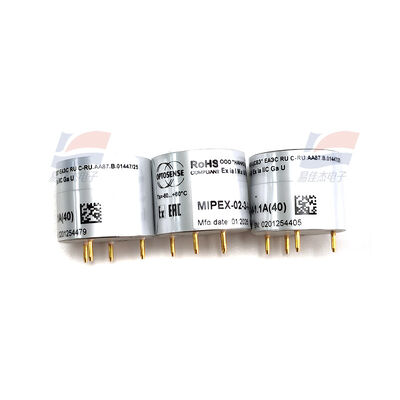

YJJ Mipex-02-3-I-1-1A (40) NDIR कोयला खदानों के लिए गैर-विसारक अवरक्त ऑप्टिकल गैस सेंसर

उत्पाद विवरण:

YJJ Mipex-02-3-I-1-1A (40) कोयला खदानों के लिए NDIR गैर-फैलाव अवरक्त ऑप्टिकल गैस सेंसर

विशेषताएं:

सेंसिंग सिद्धांत: NDIR गैर-फैलाव अवरक्त ऑप्टिकल गैस सेंसर (मीथेन CH₄ के लिए विशिष्ट)

मॉडल प्रत्यय डिकोडिंग

02: MIPEX-02 मूल श्रृंखला (मिनीएचर लो-पावर इन्फ्रारेड)

3: स्टेनलेस स्टील धातु केसिंग (विस्फोट-रोधी संरचना)

I: क्लास I माइन एक्सप्लोज़न-प्रूफ (कोयला खदानों के भूमिगत के लिए क्लास I एक्सप्लोज़न-प्रूफ)

1: माप सीमा विनिर्देश

1A: हार्डवेयर संस्करण, पिन परिभाषा, फर्मवेयर कॉन्फ़िगरेशन

(40): रेंज 0 - 40% VOL मीथेन (CH₄), कोयला खदानों के लिए समर्पित उच्च-रेंज संस्करण

I. मूल अवलोकन

गैस का पता लगाना: मीथेन CH₄ (प्राकृतिक गैस, खदान गैस), हाइड्रोकार्बन से क्रॉस-इंटरफेरेंस के प्रति अत्यधिक प्रतिरोधी

विस्फोट-रोधी रेटिंग: Ex ia I Ma (खदान भूमिगत आंतरिक रूप से सुरक्षित विस्फोट-रोधी, ज़ोन 0 लागू), खदानों के लिए विशेष उच्चतम विस्फोट-रोधी रेटिंग

संरचना: Φ20mm माइक्रो सिलेंडर, 4-पिन स्ट्रेट प्लग पिन, पूरी तरह से सील स्टेनलेस स्टील गैस चैंबर, अंतर्निहित अवरक्त प्रकाश स्रोत + डिटेक्टर + MCU, तापमान मुआवजे से सुसज्जित

कोर पोजिशनिंग: कोयला खदान गैस और प्राकृतिक गैस के लिए एक उच्च-रेंज, लो-पावर इन्फ्रारेड मीथेन सेंसर, कैटेलिटिक कम्बशन प्रकार को प्रतिस्थापित करता है, पॉइज़निंग के प्रतिरोधी, अत्यंत लंबी जीवनकाल के साथ, और कोई ऑक्सीजन की कमी विफलता मुद्दा नहीं

II. मॉडल कोड प्लेनटेक्स्ट की पूर्ण व्याख्या

MIPEX-02 - 3 - I - 1 - 1A (40)

मूल श्रृंखला शेल विस्फोट सुरक्षा ग्रेड रेंज सेटिंग हार्डवेयर संस्करण अंतिम रेंज

02: NDIR इन्फ्रारेड मीथेन 3 = स्टेनलेस स्टील I = कोयला खदान क्लास I 1 = बड़ी रेंज 1A = फर्मवेयर (40) = 0 - 40% VOL CH₄

III. कोर मापन पैरामीटर (मूल फैक्टरी विनिर्देश)

1. रेंज और सटीकता

मापी गई गैस: मीथेन CH₄ (गैस)

माप रेंज: 0 - 40% VOL (40) (विशेष रेंज)

माप सटीकता: ±0.2% VOL (0 - 5%); ± पूर्ण रेंज 1.5% (पूर्ण रेंज)

रिज़ॉल्यूशन: 0.01% VOL

रैखिकता: <1% FS, अंतर्निहित फैक्टरी रैखिकता अंशांकन

क्रॉस-इंटरफेरेंस: ईथेन, प्रोपेन, आदि एल्केन्स के साथ कम हस्तक्षेप, मीथेन के लिए विशेष उच्च चयनात्मकता

2. प्रतिक्रिया और प्रीहीटिंग

प्रीहीटिंग समय: ≤120s (पावर-ऑन स्थिरता)

प्रतिक्रिया समय T90: ≤5s (धूल फिल्टर के बिना); ≤15s (धूल फिल्टर के साथ); ≤8s

रिकवरी समय: ≤8s

दीर्घकालिक बहाव: <0.5% FS / वर्ष

IV. पूर्ण विद्युत पैरामीटर

1. बिजली की खपत (अल्ट्रा-लो पावर खपत, बैटरी पावर सप्लाई को प्राथमिकता)

ऑपरेटिंग वोल्टेज: 3.0 - 4.5 V DC (विशिष्ट 3.3V)

औसत ऑपरेटिंग करंट: <0.5mA

समग्र बिजली की खपत: <1.5 mW (उद्योग की सबसे कम बिजली खपत इन्फ्रारेड सेंसर)

स्लीप पावर खपत: μA स्तर

2. सिग्नल आउटपुट

संचार इंटरफ़ेस: पूर्ण डिजिटल UART (सीरियल पोर्ट TTL)

बॉड दर: डिफ़ॉल्ट 9600 bps

डेटा प्रारूप: 8N1 (8 डेटा बिट्स, 1 स्टॉप बिट, कोई पैरिटी नहीं)

अंतर्निहित: तापमान मुआवजा, वायुमंडलीय दबाव मुआवजा, डेटा अंशांकन भंडारण, एकाग्रता मान का प्रत्यक्ष आउटपुट, किसी बाहरी एल्गोरिथम रूपांतरण की आवश्यकता नहीं

3. कार्य वातावरण पैरामीटर

ऑपरेटिंग तापमान: -40℃ ～ +60℃ (I क्लास वाइड टेम्परेचर माइनिंग एडिशन)

पर्यावरणीय आर्द्रता: 0 - 98% RH (कोई संघनन नहीं)

वायुमंडलीय दबाव: 80 - 120 kPa

सुरक्षा ग्रेड: IP54, धूल और छींटे वाटरप्रूफ, अंतर्निहित गैस चैंबर वाटरप्रूफ वाष्प

भंडारण तापमान: -55℃ ～ +60℃

V. भौतिक आयाम और संरचना

आकार आयाम: Φ20.3 mm × 16.6 mm (पिन को छोड़कर)

शेल: 304 स्टेनलेस स्टील (मॉडल 3 विनिर्देश), मजबूत, प्रभाव प्रतिरोधी, माइन-यूज एक्सप्लोज़न-प्रूफ शेल

वजन: 16.6 ग्राम (स्टेनलेस स्टील एडिशन)

पिन: 4 पिन स्टैंडर्ड स्ट्रेट इंसर्ट मेटल पिन, पीसीबी डायरेक्ट वेल्डिंग

डिजाइन जीवन: ≥10 वर्ष (इन्फ्रारेड ऑप्टिक्स कोई उपभोज्य नहीं, कोई उत्प्रेरक पॉइज़निंग और गिरावट नहीं)

VI. विस्फोट सुरक्षा प्रमाणन (कोर माइन-यूज योग्यता)

विस्फोट मानक: Ex ia I Ma (IEC 60079 माइन क्लास I, इंट्रिन्सिकली सेफ, उच्चतम विस्फोट सुरक्षा ग्रेड, माइन 0 ज़ोन उपलब्ध)

लागू: भूमिगत कोयला खदानें, मीथेन खतरनाक वातावरण, कोई विद्युत चिंगारी नहीं, कोई विस्फोट जोखिम नहीं

कैटेलिटिक कम्बशन सेंसर के नुकसान: सिलिकॉन पॉइज़निंग से डर नहीं लगता, उच्च सांद्रता वाले गैस प्रभाव से डर नहीं लगता, ऑक्सीजन की कमी विफलता नहीं

VII. उत्पाद कोर लाभ

विशेष बड़ी रेंज (40): 0 - 40% VOL, खदान गैस के सभी खतरनाक अंतराल को कवर करता है (विस्फोट निचली सीमा 5% VOL)

टॉप माइन-यूज एक्सप्लोज़न प्रोटेक्शन: Ex ia I Ma, केवल अनुपालन माइन भूमिगत इन्फ्रारेड मीथेन सेंसर समाधान

अत्यंत कम बिजली की खपत <1.5mW, बैटरी-संचालित पोर्टेबल, वायरलेस मॉनिटरिंग उपकरण के साथ संगत

ऑप्टिकल सिद्धांत लाभ: 10-वर्षीय जीवनकाल, कोई उत्प्रेरक पॉइज़निंग नहीं, उच्च स्थिरता, बहुत छोटा तापमान बहाव

अंतर्निहित पूर्ण मुआवजा: अंतर्निहित तापमान और वायुमंडलीय दबाव मुआवजा, फैक्टरी अंशांकन, सिंगल चिप डायरेक्ट रीड एकाग्रता

स्टेनलेस स्टील मजबूत शेल, एंटी-धूल, आर्द्रता, भूमिगत कठोर वातावरण

डिजिटल UART आउटपुट, सर्किट अत्यंत सरल, कोई परिधीय सिग्नल कंडीशनिंग सर्किट नहीं

VIII. मुख्य अनुप्रयोग और अनुप्रयोग परिदृश्य

1. कोर अनुप्रयोग कोयला खदान भूमिगत मीथेन एकाग्रता निगरानी, प्राकृतिक गैस का बड़ा-रेंज रिसाव का पता लगाना, खदान सुरक्षा प्रारंभिक चेतावनी

2. अनुप्रयोग विभाजन

कोयला खनन और खनन उद्योग (प्रमुख)

भूमिगत गैस निरीक्षण उपकरण, पोर्टेबल गैस डिटेक्टर

स्थिर गैस सेंसर, खदान सुरक्षा निगरानी सबस्टेशन, सुरंगों में ऑनलाइन गैस निगरानी

कोयला खनन फेस, खुदाई फेस, सुरंग, सील क्षेत्र में गैस का ओवर-लिमिट अलार्म

तेल और गैस ऊर्जा उद्योग

लंबी दूरी की प्राकृतिक गैस पाइपलाइन, स्टेशन बड़ी-रेंज रिसाव निगरानी

तेल क्षेत्रों, रिफाइनिंग और रासायनिक संयंत्र क्षेत्रों में मीथेन उच्च-सांद्रता का पता लगाना

औद्योगिक सुरक्षा उपकरण

स्थिर ज्वलनशील गैस डिटेक्टर, औद्योगिक गैस विश्लेषक

ट्रांसफार्मर तेल में घुला हुआ मीथेन (तेल-गैस दोष) निगरानी

पोर्टेबल / वायरलेस उपकरण

कम-शक्ति बैटरी-संचालित हैंडहेल्ड डिटेक्टर, IoT वायरलेस गैस निगरानी नोड
