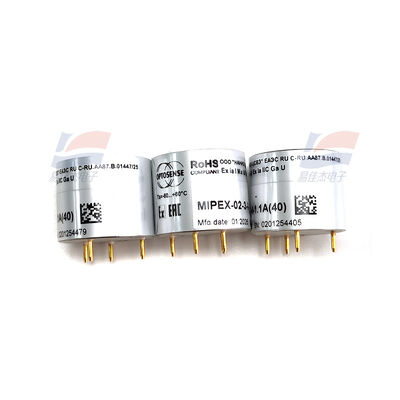

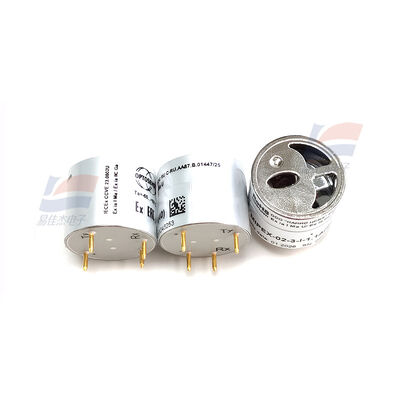

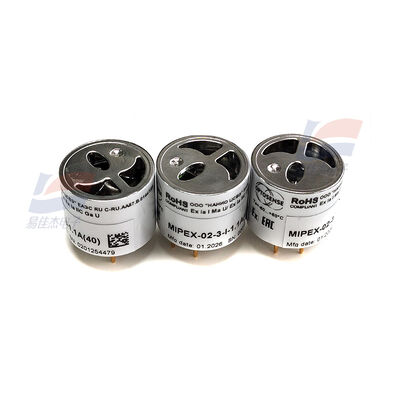

YJJ MIPEX-02-1-II-1.1A (21) कम-शक्ति NDIR गैर-फैलाव अवरक्त ऑप्टिकल गैस सेंसर तेल और गैस ऊर्जा के लिए

उत्पाद विवरण:

YJJ MIPEX-02-1-II-1.1A (21) तेल और गैस ऊर्जा के लिए कम-शक्ति NDIR गैर-फैलाव अवरक्त ऑप्टिकल गैस सेंसर

विशेषताएं:

सेंसिंग सिद्धांत: NDIR गैर-फैलाव अवरक्त प्रकाशिकी (मीथेन CH₄ के लिए विशिष्ट, कोई रासायनिक विषाक्तता नहीं, लंबा जीवनकाल)

मॉडल कोड का पूर्ण विघटन (मूल फैक्ट्री नियमों के अनुसार) सादा पाठ

MIPEX-02 - 1 - II - 1.1A (21)

बुनियादी श्रृंखला आवास विस्फोट-प्रूफ रेटिंग फर्मवेयर संस्करण समर्पित रेंज

02: लघु कम-शक्ति अवरक्त मीथेन सेंसर

1: **शैल संख्या 1: धातु स्टेनलेस स्टील शैल**

II: **II वर्ग विस्फोट-प्रूफ (ग्राउंड इंडस्ट्रियल एक्सप्लोज़न-प्रूफ, नॉन-माइन) Ex ia IIC Ga**

1.1A: हार्डवेयर सर्किट, पिन परिभाषा, फैक्ट्री कैलिब्रेशन फर्मवेयर संस्करण

(21): **रेंज 0~21% VOL मीथेन CH₄**

पहचाना गया गैस: मीथेन CH₄ (प्राकृतिक गैस, बायोगैस, पाइपलाइन गैस), उच्च चयनात्मकता, ईथेन / प्रोपेन क्रॉस-इंटरफेरेंस के प्रतिरोधी

संरचना: 4पिन स्ट्रेट इंसर्ट, पूरी तरह से सील अवरक्त गैस चैंबर, अंतर्निहित प्रकाश स्रोत + डिटेक्टर + MCU, तापमान / वायुमंडलीय दबाव के लिए पूर्ण मुआवजा, फैक्ट्री कैलिब्रेशन

II. मुख्य मापन पैरामीटर (मूल फैक्ट्री 25℃ संदर्भ)

1. रेंज और सटीकता

मापन रेंज: 0 ~ 21% VOL मीथेन (CH₄) (प्रत्यय (21) विशेष बड़ी रेंज)

मापन सटीकता: ±0.2% VOL (0~5% अंतराल); ≤ पूर्ण रेंज 1.5% FS (पूर्ण रेंज)

रिज़ॉल्यूशन: 0.01% VOL

रैखिकता: <1% FS

क्रॉस-इंटरफेरेंस: हाइड्रोकार्बन मिश्रणों, CO, जल वाष्प, मीथेन विशेष उच्च चयनात्मकता के साथ न्यूनतम हस्तक्षेप

2. प्रतिक्रिया विशेषताएँ

पावर-ऑन प्रीहीटिंग समय: ≤ 120s (2 मिनट)

प्रतिक्रिया समय T₉₀: ≤ 5s (धूल फिल्टर के बिना); ≤ 15s (धूल फिल्टर के साथ)

रिकवरी समय: ≤ 8s

वार्षिक बहाव: <0.5% FS / वर्ष, उत्कृष्ट दीर्घकालिक स्थिरता

III. पूर्ण विद्युत पैरामीटर

1. बिजली की आपूर्ति और बिजली की खपत (अल्ट्रा-कम बिजली की खपत, बैटरी बिजली की आपूर्ति को प्राथमिकता)

ऑपरेटिंग वोल्टेज: 3.0 ~ 4.5 V DC (विशिष्ट 3.3V)

औसत ऑपरेटिंग करंट: <0.5 mA

समग्र बिजली की खपत: <1.5 mW (MIPEX-02 श्रृंखला एकीकृत अल्ट्रा-कम बिजली की खपत)

स्लीप स्टैटिक पावर कंजम्पशन: μA स्तर

2. सिग्नल आउटपुट

संचार इंटरफ़ेस: डिजिटल UART (TTL सीरियल पोर्ट)

सीरियल पोर्ट पैरामीटर: बॉड रेट 9600 bps, प्रारूप 8N1 (8 डेटा बिट्स, 1 स्टॉप बिट, कोई पैरिटी नहीं)

अंतर्निहित कार्य: तापमान मुआवजा, वायुमंडलीय दबाव मुआवजा, फैक्ट्री कैलिब्रेशन डेटा स्टोरेज, वास्तविक एकाग्रता मान का सीरियल पोर्ट प्रत्यक्ष आउटपुट, किसी बाहरी एल्गोरिथम रूपांतरण की आवश्यकता नहीं

3. पर्यावरण कार्य पैरामीटर

कार्य तापमान: -40℃ ～ +60℃ चौड़ा तापमान औद्योगिक ग्रेड

पर्यावरण आर्द्रता: 0 ~ 98% RH (कोई संघनन नहीं)

वायुमंडलीय दबाव: 80 ~ 120 kPa

सुरक्षा ग्रेड: IP54, धूलरोधी, छींटे-रोधी जल वाष्प

भंडारण तापमान: -55℃ ～ +60℃

IV. विस्फोट-प्रूफ रेटिंग (आपके पिछले कोयला खदान मॉडल से मुख्य अंतर)

विस्फोट प्रमाणन: Ex ia IIC Ga (II वर्ग ग्राउंड इंडस्ट्रियल इंट्रिन्सिकली सेफ एक्सप्लोज़न-प्रूफ)

विस्फोट प्रयोज्यता: फैक्ट्री, तेल और गैस, रसायन, बाहरी खतरनाक क्षेत्र (0 जोन सामान्य)

आपके पिछले मॉडल को अलग करना:

I = I वर्ग कोयला खदान भूमिगत विशेष (Ex ia I Ma)

II = II वर्ग ग्राउंड इंडस्ट्रियल ज्वलनशील और विस्फोटक वातावरण (Ex ia IIC Ga), रसायन, तेल और गैस, प्राकृतिक गैस स्टेशनों में उपयोग किया जा सकता है

V. भौतिक आयाम और संरचनात्मक पैरामीटर

समग्र आयाम: Φ20.3 mm × 16.6 mm (पिन को छोड़कर)

शैल सामग्री: शैल संख्या 1 विनिर्देश = 304 स्टेनलेस स्टील धातु शैल, मजबूत, प्रभाव-प्रतिरोधी, धूल-प्रूफ, नमी-प्रूफ

वजन: 16.6 ग्राम (स्टेनलेस स्टील शैल संस्करण)

पिन: 4पिन गोल्ड प्लेटेड स्ट्रेट इंसर्ट पिन, पीसीबी सीधे वेल्डेड डिजाइन सेवा जीवन: ≥ 10 वर्ष (उत्प्रेरक और विषाक्तता क्षीणन के बिना अवरक्त प्रकाशिकी, उत्प्रेरक दहन सेंसर की तुलना में बहुत लंबा)

VI. मुख्य उत्पाद लाभ

विशेष चौड़ी रेंज 0 - 21% VOL: प्राकृतिक गैस विस्फोट की पूरी रेंज को कवर करता है (मीथेन विस्फोट निचली सीमा 5% VOL, ऊपरी सीमा 15% VOL), ओवर-रेंज रिसाव निगरानी के साथ संगत

औद्योगिक शीर्ष-स्तरीय विस्फोट-प्रूफ Ex ia IIC Ga: ग्राउंड 0 जोन विस्फोट-प्रूफ, रसायन / तेल और गैस स्टेशनों में उपयोग के लिए अनुपालन

अत्यंत कम बिजली की खपत < 1.5 mW, बैटरी चालित पोर्टेबल, वायरलेस IoT निगरानी उपकरण के साथ पूरी तरह से संगत

NDIR ऑप्टिकल सिद्धांत: कोई सिलिकॉन विषाक्तता नहीं, कोई उच्च एकाग्रता प्रभाव क्षति नहीं, कोई ऑक्सीजन की कमी विफलता नहीं, 10 साल का जीवनकाल

अंतर्निहित पूर्ण मुआवजा + फैक्ट्री कैलिब्रेशन, सिंगल-चिप सीधे सीरियल पोर्ट एकाग्रता पढ़ता है, परिधीय सर्किट अत्यंत सरल हैं

स्टेनलेस स्टील आवास, धूल, नमी और औद्योगिक कठोर परिस्थितियों के प्रतिरोधी

VII. मुख्य अनुप्रयोग और अनुप्रयोग परिदृश्य

मुख्य अनुप्रयोग

ग्राउंड इंडस्ट्रियल प्राकृतिक गैस (मीथेन) चौड़ी रेंज रिसाव निगरानी, गैस सुरक्षा पहचान, गैस और तेल रासायनिक विस्फोट-प्रूफ वातावरण गैस निगरानी

उप-विभाजित अनुप्रयोग क्षेत्र

तेल और गैस ऊर्जा उद्योग (मुख्य शक्ति)

प्राकृतिक गैस लंबी दूरी की पाइपलाइन, गेट स्टेशन, दबाव विनियमन स्टेशन, फील्ड स्टेशन रिसाव निगरानी

तेल क्षेत्र, रिफाइनिंग और रासायनिक संयंत्र, गैस बॉयलर रूम में मीथेन ओवर-लिमिट डिटेक्शन

शहरी गैस पाइपलाइन, नगरपालिका गैस स्टेशन सुरक्षा निगरानी

औद्योगिक सुरक्षा

स्थिर ज्वलनशील गैस डिटेक्टर, औद्योगिक गैस ऑनलाइन विश्लेषक

रासायनिक कार्यशाला, विस्फोट-प्रूफ फैक्ट्री, सीमित स्थानों में मीथेन एकाग्रता निगरानी

पोर्टेबल / IoT उपकरण

बैटरी चालित पोर्टेबल गैस डिटेक्टर, हैंडहेल्ड निरीक्षण उपकरण

कम-शक्ति खपत वायरलेस गैस निगरानी नोड, LoRa/NB-IoT IoT सेंसर

अन्य परिदृश्य

बायोगैस स्टेशनों में मीथेन निगरानी, सीवेज उपचार संयंत्रों के एनारोबिक टैंक

बॉयलर, गैस जनरेटर, औद्योगिक भट्टियों गैस सुरक्षा सुरक्षा
