उत्पाद विवरण:
|
| श्रेणी: | 0 - 15N (1.53kgf) | उत्पादन: | डिजिटल I2C |
|---|---|---|---|
| बिजली की आपूर्ति: | 3.3 वी डीसी | शुद्धता: | ± 2% एफएसएस |
| तापमान की रेंज: | -40°C - +85°C | आकार: | 5मिमी × 5मिमी × 2.3मिमी |
| ज़िंदगी: | 1,000,000 चक्र | इंटरफ़ेस: | स्टेनलेस स्टील बॉल संपर्क |
| प्रमुखता देना: | स्ट्रेन गेज फोर्स सेंसर,डिजिटल स्टेनलेस स्टील सेंसर,माइक्रो फोर्स सेंसर 15N |
||
उत्पाद का वर्णन:

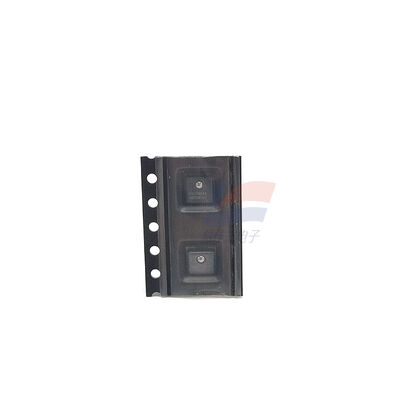

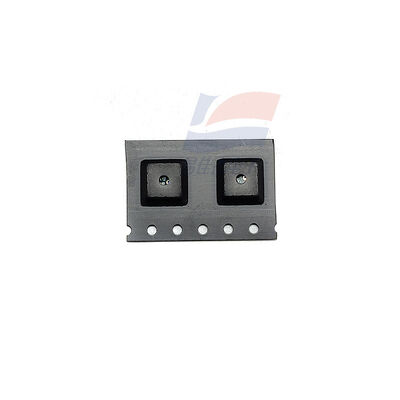

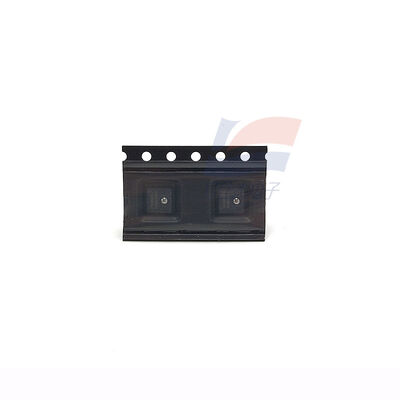

YJJ FMAMSDXX015WC2C3 तनाव गेज डिजिटल स्टेनलेस स्टील बॉल संपर्क प्रकार माइक्रो फोर्स सेंसर 15N (1.53kgf)
विशेषताएं:
1. प्रमुख मापदंड (मानक संस्करण) तालिका
पैरामीटर मूल्य टिप्पणियाँ
मॉडल FMAMSDXX015WC2C3 माइक्रोफोर्स एफएमए श्रृंखला
सीमा 0 - 15N (1.53kgf) संपीड़न बल माप, अधिभार संरक्षण 3× सीमा
आउटपुट डिजिटल I2C (पते 0x28) 20% - 80% ट्रांसमिशन फ़ंक्शन
बिजली की आपूर्ति 3.3V DC (±10%) बिजली की खपत 14mW
सटीकता ± 2% एफएसएस (सामान्य) गैर-रैखिकता, हिस्टेरिसिस कैलिब्रेट
तापमान सीमा -40°C - +85°C पूर्ण तापमान सीमा मुआवजा (5°C - 50°C इष्टतम)
आकार 5 मिमी × 5 मिमी × 2.3 मिमी घनी स्थापना के लिए उपयुक्त सुपर छोटी सतह माउंट प्रकार
जीवन 1,000,000 चक्र औद्योगिक ग्रेड विश्वसनीयता
इंटरफेस स्टेनलेस स्टील गेंद संपर्क प्रत्यक्ष यांत्रिक युग्मन, स्थिर और टिकाऊ
प्रमाणपत्र RoHS, ISO 9001 पर्यावरण संरक्षण के अनुरूप
II. कार्य सिद्धांत
पिज़ोरेसिटिव प्रभाव के आधार परः जब सिलिकॉन आधारित संवेदनशील तत्व बाहरी बल से विकृत होता है, तो इसका प्रतिरोध मूल्य बल के साथ रैखिक रूप से बदलता है।
अंतर्निहित एएसआईसी चिप: ऑफसेट, संवेदनशीलता, तापमान बहाव और गैर-रैखिकता के लिए कारखाने के कैलिब्रेशन को पूरा कर लिया गया है, बाहरी सर्किट मुआवजे की कोई आवश्यकता नहीं है।
बल स्टेनलेस स्टील की गेंद के माध्यम से सेंसर कोर को प्रेषित किया जाता है, और दबाव के अनुपात में एक डिजिटल संकेत आउटपुट (आई 2 सी) होता है, जिसमें मजबूत विरोधी हस्तक्षेप और आसान एकीकरण होता है।
III. विशिष्ट अनुप्रयोग (दृश्य आधारित)
1चिकित्सा उपकरण (उच्च परिशुद्धता + उच्च विश्वसनीयता)
इन्फ्यूजन पंप/ इंजेक्शन पंप: दबाव प्रतिक्रिया, पाइप अवरोध का पता लगाना, इन्फ्यूजन की सटीकता और सुरक्षा सुनिश्चित करना।
डायलिसिस मशीन: द्रव दबाव निगरानी, पाइपलाइन अवरोध चेतावनी।
पोर्टेबल चिकित्सा उपकरण: लघु बल नियंत्रण बातचीत (जैसे सर्जिकल उपकरण बल प्रतिक्रिया) ।
2औद्योगिक स्वचालन और रोबोटिक्स
रोबोट अंत प्रभावकार: पकड़ने के बल का सटीक नियंत्रण (पात / कुचलने की रोकथाम), विधानसभा बल की निगरानी।
कुंजी/स्विच प्रतिस्थापनः स्पर्श संवेदना का पता लगाना, बल की डिग्री पहचानना (जैसे नियंत्रण कक्ष, घरेलू उपकरण बटन) ।
पतली और हल्की सामग्री का पता लगाना: फिल्म/कागज तनाव, आसंजन दबाव माप।
3उपभोक्ता इलेक्ट्रॉनिक्स और बुद्धिमान संपर्क
स्मार्ट उपकरणों के लिए दबाव-संवेदनशील कुंजीः बल-स्तर प्रतिक्रिया (जैसे गेम नियंत्रक, टच पेन) ।
पहनने योग्य उपकरण: संपर्क बल निगरानी, आसन पहचान।
4परीक्षण और माप
सूक्ष्म-दबाव/बल मूल्य के मापनः प्रयोगशाला सटीक बल संदर्भ, उत्पाद महसूस परीक्षण।
विनिर्देशः
| माप सीमा | 0°15N ((1.53kgf) |
| आउटपुट सिग्नल | डिजिटल I2C |
| शून्य बिंदु विस्थापन | ≤ 0.5 एमवी |
| कुल बिजली की खपत | < 1.5 mW |
| प्रतिक्रिया समय (T90) | ≤ 15 सेकंड |
