उत्पाद विवरण:
|
| आपूर्ती बंद करने की आवृत्ति: | 20 मेगाहर्ट्ज (-3dB) | रिवर्स वोल्टेज: | 30 वी |
|---|---|---|---|
| तापमान रेंज आपरेट करना: | -40 ℃ ~ +85 ℃ | शोर समकक्ष शक्ति (एनईपी): | 1.9×10⁻¹⁴ W/√Hz |
| चार-चतुर्थांश विभाजन: | 10×10मिमी | संवेदनशीलता: | 960एनएम |
| एसएमडी अल्ट्रा-पतली पैकेजिंग: | 1.26 मिमी मोटा | कम गहरा करंट: | डार्क करेंट |
| प्रमुखता देना: | सिलिकॉन पिन फोटोड 10x10 मिमी,निकट अवरक्त डिटेक्शन फोटोड,इन्फ्रारेड फोटोइलेक्ट्रिक सेंसर S5981 |
||
उत्पाद विवरण:

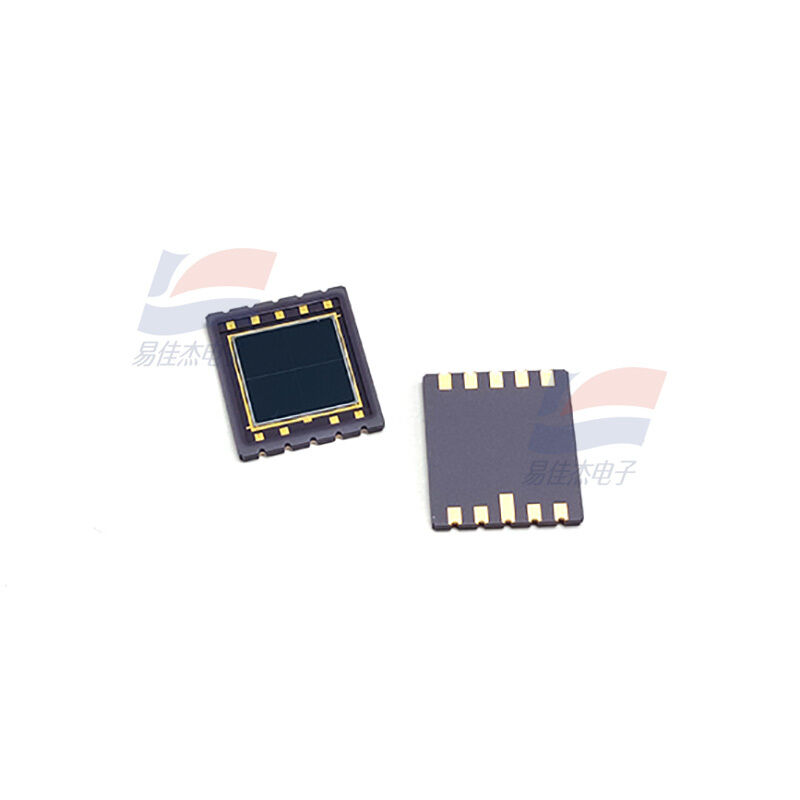

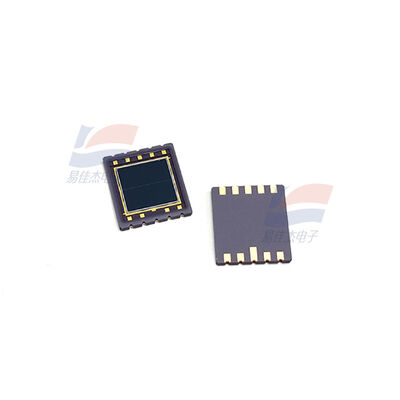

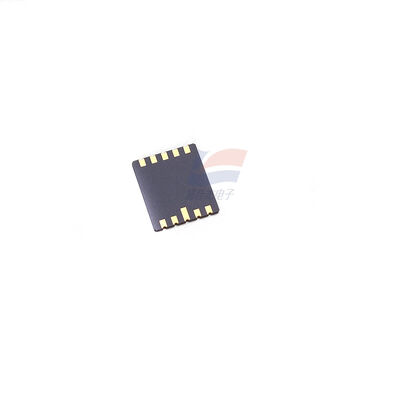

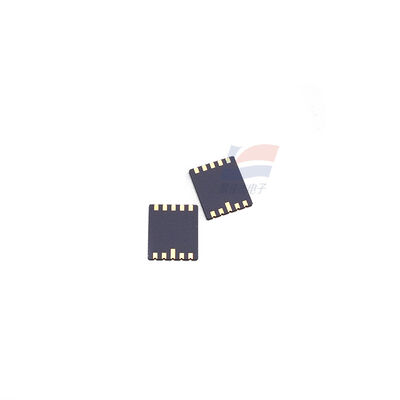

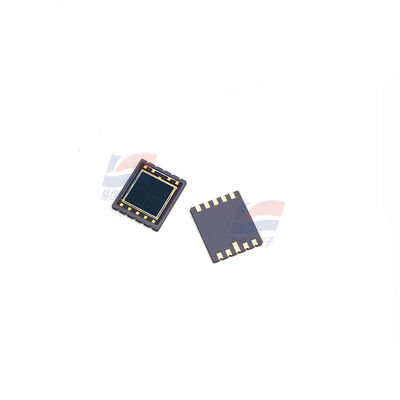

YJJ S5981 सिलिकॉन पिन फोटोडायोड, 10×10mm, निकट-अवरक्त पहचान के लिए
विशेषताएं:
S5981 सिलिकॉन पिन फोटोडायोड, विशेष रूप से सतह माउंट (SMD) अनुप्रयोगों के लिए डिज़ाइन किया गया है, मुख्य रूप से सटीक ऑप्टिकल परिदृश्यों जैसे ऑप्टिकल अक्ष अंशांकन, स्थिति पहचान और लेजर संरेखण के लिए उपयोग किया जाता है।
S5981 फोटोडायोड
1. मुख्य पैरामीटर (Ta = 25°C)
मॉडल: S5981
प्रकार: 4-चतुर्थांश सिलिकॉन पिन फोटोडायोड
फोटो-संवेदनशील क्षेत्र: 10 × 10 मिमी (सभी चतुर्थांशों में समान, प्रति चतुर्थांश 5 × 5 मिमी)
स्पेक्ट्रल प्रतिक्रिया: 320 - 1100 एनएम (पराबैंगनी से निकट अवरक्त)
हामामात्सु फोटोनिक्स कं, लिमिटेड।
पीक तरंग दैर्ध्य: 960 एनएम
प्रतिक्रिया गुणांक: 0.72 ए/डब्ल्यू @ 960 एनएम
डार्क करंट: ≤ 4 एनए (@ VR = 10V)
जंक्शन पर कैपेसिटेंस: 35 पीएफ (@ VR = 10V, f = 1 मेगाहर्ट्ज)
कट-ऑफ फ्रीक्वेंसी: 20 मेगाहर्ट्ज
शोर समतुल्य शक्ति: 1.9 × 10-¹4 डब्ल्यू/हर्ट्ज¹/²
पैकेज: सिरेमिक SMD, मोटाई 1.26 मिमी
ऑपरेटिंग तापमान: -40°C ~ +85°C
भंडारण तापमान: -40°C ~ +100°C
विशेषताएं: 4-चतुर्थांश विभाजन, बड़ा फोटो-संवेदनशील क्षेत्र, अल्ट्रा-थिन SMD, लीड-फ्री रिफ्लो सोल्डरिंग
2. संरचना और पिन
4-चतुर्थांश संरचना: प्रकाशित सतह को 4 स्वतंत्र चतुर्थांशों (A/B/C/D) में विभाजित किया गया है, प्रत्येक फोटोकरंट आउटपुट करने में सक्षम है
पिन: कुल 5 (4 सिग्नल पथ + 1 सामान्य टर्मिनल), SMD रिफ्लो सोल्डरिंग का समर्थन करता है
लाभ: प्रकाश की तीव्रता और प्रकाश धब्बे की स्थिति का एक साथ पता लगाना, यांत्रिक स्कैनिंग की आवश्यकता नहीं
3. विशिष्ट अनुप्रयोग
लेजर ऑप्टिकल एक्सिस कैलिब्रेशन / अलाइनमेंट
लेजर मार्किंग, वेल्डिंग, कटिंग उपकरण के लिए पोजिशनिंग और ऑफसेट मॉनिटरिंग
ऑप्टिकल प्लेटफॉर्म, टेलीस्कोप, लेजर रडार ऑप्टिकल एक्सिस क्लोज्ड-लूप करेक्शन
पोजिशन सेंसिटिव डिटेक्शन (PSD विकल्प)
लाइट स्पॉट का सेंटर ऑफसेट मापन, एंगल डेविएशन डिटेक्शन
रोबोट विजन, वर्कपीस अलाइनमेंट, प्रिसिजन डिस्प्लेसमेंट सेंसिंग
लेजर पावर / एनर्जी मॉनिटरिंग
905nm/980nm/1064nm लेजर पावर का रियल-टाइम डिटेक्शन
फाइबर ऑप्टिक कम्युनिकेशन, लेजर मेडिकल उपकरण के लिए लाइट इंटेंसिटी मॉनिटरिंग
ऑप्टिकल मापन उपकरण
स्पेक्ट्रोफोटोमीटर, कलरमीटर, रेडिओमीटर के लिए वाइड-स्पेक्ट्रम डिटेक्शन
पर्यावरण प्रकाश निगरानी, औद्योगिक कैमरों के लिए एक्सपोजर नियंत्रण
ऑटोमोटिव / औद्योगिक स्वचालन
वाहन लेजर रडार (LiDAR) रिसेप्शन, बाधा से बचाव सेंसर
ऑटोमेटेड गाइडेड वाहनों (AGV) का नेविगेशन और पोजिशनिंग
विनिर्देश:
| स्पेक्ट्रल रेंज | 320–1100 एनएम |
| पीक तरंग दैर्ध्य | 960 एनएम |
| प्रतिक्रिया | 0.72 ए/डब्ल्यू @ 960 एनएम |
| डार्क करंट | 0.6 एनए |
