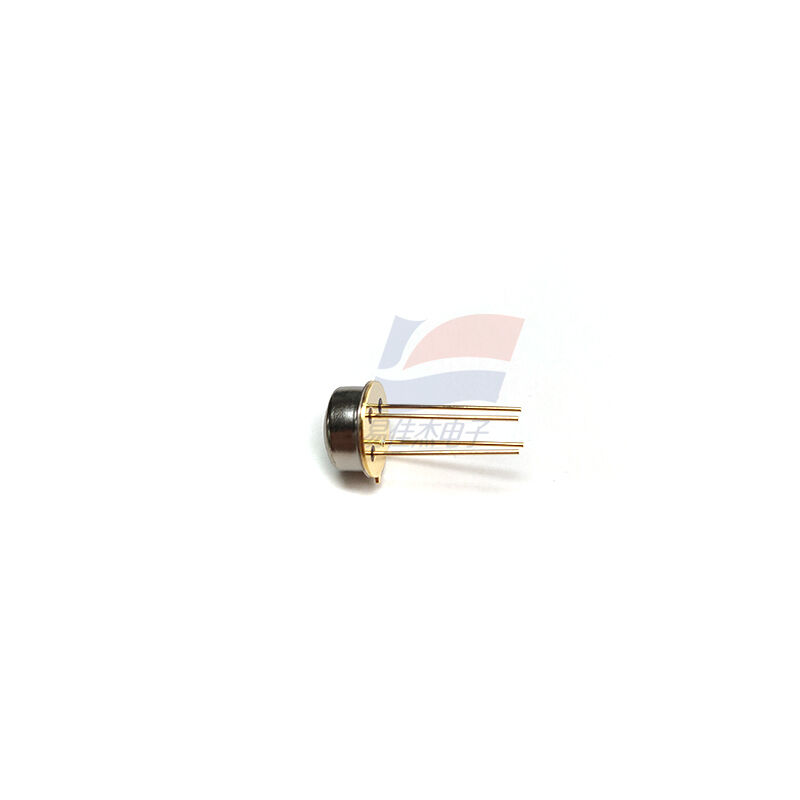

YJJ MRT313 MRT511 MEMS थर्मोपाइल इन्फ्रारेड तापमान माप सेंसर

उत्पाद वर्णन:

YJJ MRT313 MRT511 MEMS थर्मोपाइल इन्फ्रारेड तापमान माप सेंसर

विशेषताएँ:

I. कोर पैरामीटर (25°C पर विशिष्ट मान)

चिप का आकार: 1.1 × 1.1 मिमी

देखने का क्षेत्र कोण: 95° (> 50% ऊर्जा)

थर्मोपाइल प्रतिरोध: 90 ± 30 kΩ

प्रतिक्रिया दर: 160 ± 40 V/W (500K ब्लैकबॉडी)

शोर वोल्टेज: 38 nV/√Hz

जांच दर: 1.5 × 10⁸ सेमी·√हर्ट्ज/डब्ल्यू

समय स्थिरांक: ≤ 13 एमएस (तेज़ प्रतिक्रिया)

एनटीसी अवरोधक: 100 kΩ ± 1% (25°C)

एनटीसी β मान: 3950 ± 1% (25/50 डिग्री सेल्सियस)

ऑपरेटिंग तापमान रेंज: -30°C ~ +125°C

तापमान माप सीमा: -20°C ~ +500°C (लक्ष्य)

द्वितीय. काम के सिद्धांत

सीबेक प्रभाव के आधार पर, लक्ष्य (8-14 माइक्रोन) से अवरक्त विकिरण प्राप्त करने के लिए सैकड़ों थर्मोकपल श्रृंखला में जुड़े हुए हैं, और तापमान अंतर को वोल्टेज आउटपुट में परिवर्तित किया जाता है; गैर-संपर्क, स्थैतिक/गतिशील तापमान माप (पाइरोइलेक्ट्रिक से भिन्न जो केवल गतिशील परिवर्तनों को मापता है) प्राप्त करने के लिए पर्यावरणीय तापमान क्षतिपूर्ति के लिए एक आंतरिक एनटीसी का उपयोग किया जाता है।

तृतीय. मुख्य अनुप्रयोग

चिकित्सा तापमान माप: माथे थर्मामीटर, कान थर्मामीटर (मानव शरीर के लिए उच्च परिशुद्धता 32-42 डिग्री सेल्सियस)

घरेलू उपकरण नियंत्रण: रेंज हुड (स्टोव टॉप पर उच्च तापमान शुरू), एयर कंडीशनर, माइक्रोवेव ओवन, स्टोव तापमान की निगरानी

औद्योगिक तापमान माप: उत्पादन लाइनों में गैर-संपर्क तापमान माप, उपकरण ज़्यादा गरम संरक्षण

मानव उपस्थिति का पता लगाना: बुद्धिमान प्रकाश व्यवस्था, सुरक्षा, स्वचालित दरवाजे (स्थिर मानव शरीर का भी पता लगाया जा सकता है)
